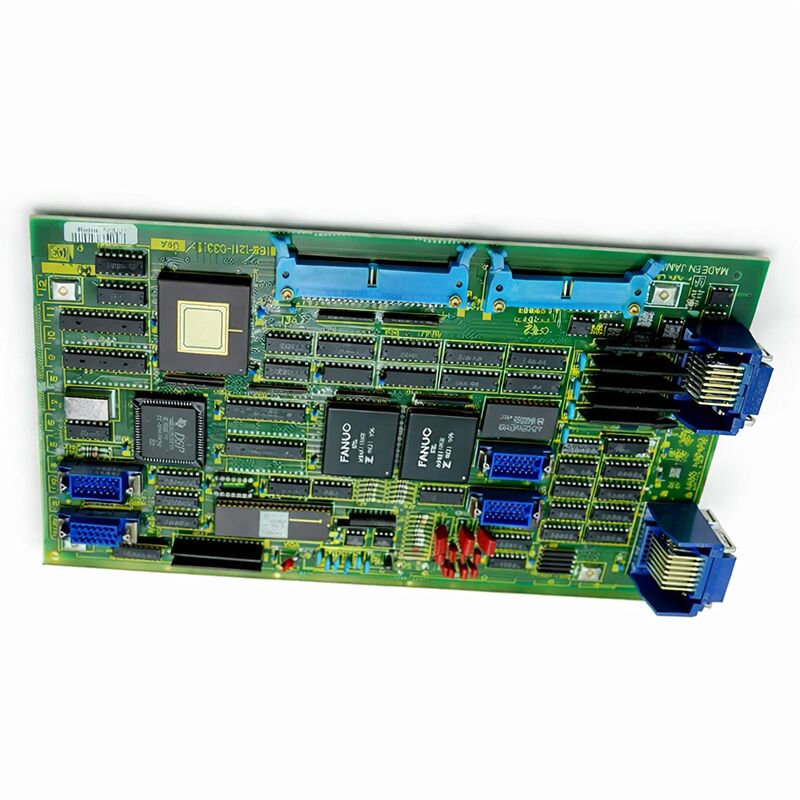

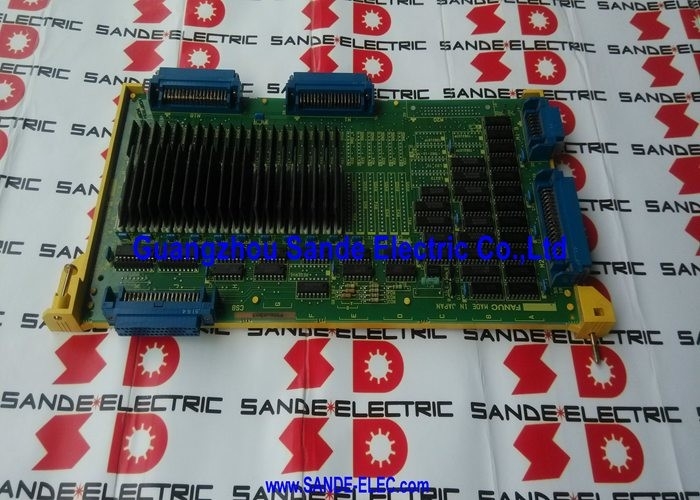

Controllo dell'asse A16B-1211-0273

FANUC A16B-1211-0273 | Scheda PCB digitale per asse singolo System 11 — Controllo servo per azionamenti 6057, Origine Giappone

Codice articolo: A16B-1211-0273

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda PCB di controllo digitale per asse singolo

Serie scheda: A16B-1211

Sistemi compatibili: FANUC System 11, 11A, 11M, 11T, 11MF, 11TF

Numero di assi: 1 (controller asse periferico a canale singolo)

Azionamenti compatibili: Amplificatori servo AC digitali serie 6057

Costruzione: Through-hole (non a montaggio superficiale)

Panoramica

L'A16B-1211-0273 è la scheda di controllo digitale per asse singolo per il CNC System 11 di FANUC — la scheda asse periferica che gestisce un asse servo in un'installazione System 11.

Funziona come interfaccia servo primaria per un singolo asse, generando i comandi digitali che pilotano l'unità amplificatore servo serie 6057 collegata ed elaborando il feedback di posizione restituito dall'encoder del motore.

Nell'architettura di controllo assi distribuita del System 11, ogni scheda asse serve il proprio asse assegnato in modo indipendente, con tutte le schede che si coordinano tramite il controller principale per produrre il movimento multi-asse simultaneo richiesto da un'operazione di lavorazione o tornitura.

Il System 11 è stata una delle piattaforme CNC di punta di FANUC prima della transizione alla generazione 0-C e Serie 15. È stato impiegato in centri di lavoro, centri di tornitura e macchine utensili multifunzione in un'ampia gamma di settori.

Le schede asse che controllavano quelle macchine erano l'A16B-1211-0273 e le sue sorelle — schede progettate per le implementazioni digitali successive e più capaci del System 11. Quando FANUC ha rilasciato i controller serie 0-C e 15, il System 11 è stato sostituito, ma le macchine che controllava hanno continuato a funzionare e continuano a funzionare ancora oggi.

La scheda è a costruzione through-hole (non a montaggio superficiale), con i terminali dei componenti inseriti attraverso il PCB e saldati sul retro.

Questa è la tecnologia costruttiva della sua epoca e presenta un vantaggio pratico per una scheda che ora ha decenni di età: i componenti sono individualmente accessibili per ispezione e sostituzione.

Specifiche chiave

Architettura assi System 11

Il System 11 di FANUC utilizzava un approccio modulare con schede asse periferiche. La scheda controller principale gestiva l'elaborazione CNC generale — interpretazione del programma, matematica di interpolazione, esecuzione PMC, interfaccia operatore.

Le schede asse si interfacciavano con gli azionamenti servo, una scheda per asse, ed erano distribuite sul bus del controller.

Ogni scheda riceveva il comando di posizione dal controller principale ed elaborava il feedback dell'encoder per il proprio asse.

L'A16B-1211-0273 era montata sulle configurazioni digitali successive e più potenti del System 11 — in particolare quelle che interfacciando le unità di azionamento servo digitale AC serie 6057.

Il 6057 è un azionamento digitale che comunica attraverso lo stesso tipo di interfaccia di segnale digitale che genera la scheda asse.

Questa combinazione era l'implementazione servo all'avanguardia per la piattaforma System 11 all'epoca, offrendo prestazioni servo migliorate rispetto alle precedenti configurazioni con interfaccia analogica.

La scheda era standard su tutte le varianti 11, 11A, 11M (centro di lavoro), 11T (centro di tornitura), 11MF e 11TF del System 11.

Queste diverse designazioni riflettono le differenze di applicazione e configurazione del controller, non modifiche hardware fondamentali.

La funzione della scheda asse — controllare un asse servo tramite il suo azionamento 6057 — era la stessa indipendentemente dalla variante del System 11 utilizzata dalla macchina.

Interfaccia con l'azionamento 6057

Le unità amplificatore servo serie 6057 erano gli azionamenti servo digitali di FANUC per la generazione System 11.

L'A16B-1211-0273 fornisce l'interfaccia di controllo richiesta da questi azionamenti — il segnale di comando servo digitale che trasmette la richiesta di velocità dal controller all'azionamento e il percorso per il feedback di posizione dell'encoder per tornare al controller.

L'azionamento 6057 riceve questo comando, esegue il suo loop di controllo di corrente e fornisce la corrente motore appropriata al motore servo collegato.

La funzione dell'azionamento è la conversione di potenza e la regolazione della corrente; l'intelligenza è nella scheda asse.

La scheda asse calcola la richiesta di velocità dal calcolo dell'errore di posizione del controller, e il 6057 la esegue.

Questa chiara separazione delle funzioni significa che quando si verifica un guasto, la comprensione di quale lato dell'interfaccia si trova determina il componente di ricambio.

Codici di guasto e schemi di allarme guidano questa diagnosi. Un codice di guasto che indica un errore di posizione — l'asse non segue la sua posizione comandata — senza allarme dell'azionamento suggerisce che il comando di posizione o l'elaborazione del feedback della scheda asse si è degradata.

Un allarme dell'azionamento che indica sovracorrente suggerisce che il motore o l'azionamento è la posizione del guasto.

PCB Through-Hole — Vantaggi di manutenzione

Decenni di servizio hanno dimostrato la durabilità dei PCB through-hole ben progettati. L'A16B-1211-0273 è abbastanza vecchia che i suoi condensatori elettrolitici si avvicinano o hanno superato la loro vita utile di progettazione in condizioni operative normali.

I condensatori invecchiano man mano che il loro elettrolita evapora lentamente, e la loro capacità diminuisce mentre la loro resistenza serie equivalente (ESR) aumenta. Su una scheda di controllo asse, i condensatori dell'alimentatore degradati consentono un ripple di tensione che si manifesta come comportamento servo erratico — errori di posizione, fluttuazioni di velocità inspiegabili o allarmi che appaiono e scompaiono senza una chiara causa meccanica.

I condensatori through-hole possono essere sostituiti con attrezzature di saldatura di base e ricambi appropriati.

Questa è una riparazione pratica per una scheda altrimenti funzionale.

Un tecnico elettronico competente può sostituire i condensatori elettrolitici sull'A16B-1211-0273 in poche ore, ripristinando le prestazioni dell'alimentatore della scheda e potenzialmente estendendone la vita utile di molti anni.

FAQ

D1: La macchina System 11 produce un allarme servo su un asse specifico all'accensione. Gli altri assi si inizializzano normalmente. L'azionamento 6057 per quell'asse non mostra alcun allarme indipendente. È l'A16B-1211-0273?

Un allarme servo su un singolo asse all'accensione con l'azionamento che non segnala alcun guasto indipendente e gli altri assi normali è coerente con il fallimento della scheda asse nel completare la sua sequenza di inizializzazione. La scheda asse deve stabilire la comunicazione con il suo azionamento durante l'accensione.

Se il circuito di comunicazione della scheda è guasto, l'azionamento non riceve comandi, il controller segnala un guasto servo, ma l'azionamento stesso — che funziona elettricamente — non mostra alcun allarme proprio.

Ispezionare il connettore tra la scheda asse e l'unità di azionamento, quindi procedere alla sostituzione della scheda se il connettore è confermato buono.

D2: L'asse controllato dall'A16B-1211-0273 funziona a una velocità leggermente errata durante i cicli di taglio DNC. La lettura della posizione è accurata ma la qualità del taglio è degradata. Non vengono generati allarmi. Cosa potrebbe succedere?

Imprecisioni di velocità durante il taglio senza allarmi di posizione suggeriscono che il loop di controllo della velocità ha un disturbo.

La scheda asse genera il segnale di richiesta di velocità; se i circuiti di condizionamento del segnale sulla scheda hanno componenti degradati — resistori invecchiati, condensatori che perdono — il comando di velocità potrebbe presentare lievi errori che producono velocità di taglio errate senza generare errori di inseguimento di posizione.

Confrontare i dati diagnostici servo per questo asse con una linea di base di riferimento di quando la macchina funzionava correttamente.

D3: Le schede A16B-1211-0273 di due diverse macchine System 11 sembrano avere etichette di revisione hardware diverse. Sono intercambiabili?

L'A16B-1211-0273 con suffissi di revisione hardware diversi (ad esempio, /01A, /02A) rappresenta tipicamente modifiche al layout del PCB o ai componenti apportate durante la produzione, mantenendo la stessa specifica funzionale.

Nella maggior parte dei casi, le schede di revisione successive sono retrocompatibili con socket e configurazioni di revisione precedenti.

Tuttavia, ciò dovrebbe essere verificato rispetto alla documentazione hardware del System 11 per la specifica configurazione della macchina prima di scambiare le revisioni.

D4: È stata ottenuta una scheda A16B-1211-0273 sostitutiva. Quali controlli dovrebbero essere eseguiti prima dell'installazione?

Prima di installare il ricambio, ispezionare i contatti del connettore per danni o ossidazione. Per una scheda in eccesso che potrebbe essere stata in magazzino, controllare eventuali danni ai condensatori — rigonfiamenti, residui di perdite — che indicherebbero problemi di conservazione.

Verificare che il suffisso di revisione della scheda sia compatibile con l'installazione.

Dopo l'installazione, l'asse dovrebbe essere mosso lentamente attraverso il suo range prima di eseguire cicli automatici, e il feedback di posizione dovrebbe essere verificato rispetto ai limiti di corsa noti della macchina.

D5: Questa scheda è fuori produzione da FANUC. I servizi di riparazione sono ancora disponibili?

Sì. La catena di approvvigionamento delle schede asse System 11 rimane attiva attraverso il mercato dei servizi di automazione industriale.

I servizi di riparazione a livello di componente — dove viene identificato e sostituito il componente specifico guasto — sono disponibili da specialisti di assistenza CNC che lavorano regolarmente su questa generazione di hardware FANUC. La costruzione through-hole rende pratica la riparazione a livello di componente.

Sono disponibili anche servizi di scambio, in cui viene fornita una scheda ricondizionata testata in cambio dell'originale difettosa, e forniscono l'opzione di ripristino più rapida quando la produzione non può attendere una riparazione.
