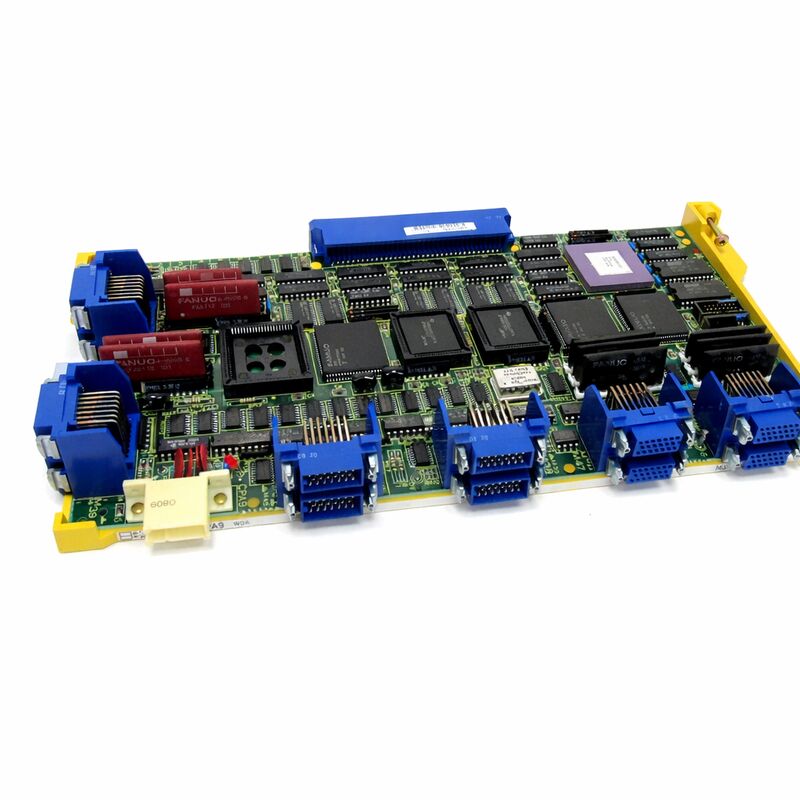

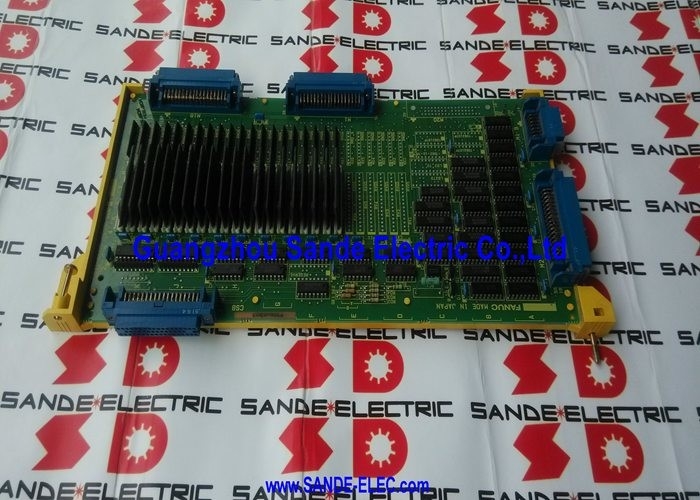

FANUC A16B-2200-0091 | Scheda di controllo assi a 3 canali — Serie 15-MA / 15-TA CNC, Origine Giappone

Codice articolo: A16B-2200-0091

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: PCB di controllo assi a 3 canali

Serie scheda: A16B-2200

Sistemi compatibili: FANUC Serie 15-MA, 15-TA (Serie 15 Modello A)

Azionamenti compatibili: Amplificatori servo AC digitali serie 6058 e 6066

Canali asse: 3

Panoramica

L'A16B-2200-0091 è una scheda di controllo assi a 3 canali per i controller CNC FANUC Serie 15 Modello A — la piattaforma multi-asse ad alte prestazioni utilizzata nei centri di lavorazione complessi, nei grandi centri di tornitura e nelle macchine utensili multipercorso dell'epoca.

Questa scheda è responsabile della comunicazione servo e della generazione del segnale PWM che pilota tre assi servo attraverso le unità di amplificazione servo AC digitali a cui si collega.

La Serie 15 è stata la CNC di punta di FANUC al momento della sua introduzione.

È stata progettata per applicazioni con un elevato numero di assi, dove assi controllati simultaneamente multipli, configurazioni multipercorso e posizionamento ad alta precisione erano i requisiti principali.

I controller per queste macchine — grandi assemblaggi multi-scheda con schede asse modulari, schede di sistema, unità grafiche e schede PMC — richiedevano schede di controllo assi di questo tipo per gestire ogni gruppo di assi servo. L'A16B-2200-0091 gestiva tre di questi gruppi.

La scheda utilizza una costruzione convenzionale through-hole anziché il design a montaggio superficiale che è diventato standard nelle generazioni FANUC successive.

Questo è caratteristico dell'era della Serie 15 Modello A — le schede sono fisicamente più grandi e i componenti sono montati through-hole, il che rende la diagnosi e la riparazione a livello di componente più accessibili rispetto ai successivi design SMD.

I connettori sono robusti e il layout è pratico per la manutenzione sul campo in grandi installazioni di macchine.

Specifiche chiave

Controllo assi nell'architettura della Serie 15

L'architettura del controller Serie 15 distribuiva il controllo assi su schede di controllo assi dedicate. La scheda di sistema principale forniva il nucleo di elaborazione della CNC — interpolazione del programma, esecuzione PMC, gestione dell'interfaccia operatore.

Le schede di controllo assi fornivano l'interfaccia servo — la generazione del segnale PWM in tempo reale e l'elaborazione del feedback dell'encoder che creavano il controllo di posizione ad anello chiuso per ogni gruppo di assi servo.

L'A16B-2200-0091 genera i comandi digitali PWM (pulse-width modulation) che gli amplificatori servo collegati — gli azionamenti delle serie 6058 e 6066 — traducono in corrente del motore.

Il segnale PWM codifica il comando di velocità: il suo duty cycle determina quanta corrente l'azionamento eroga al motore.

La scheda elabora contemporaneamente il feedback di posizione dall'encoder su ciascun motore asse, confrontando la posizione comandata con la posizione effettiva e regolando continuamente il comando di velocità per chiudere l'errore di posizione.

Questa separazione della funzione di interpolazione della CNC dalla funzione di controllo servo era architettonicamente deliberata.

L'interpolatore CNC calcola le posizioni target.

La scheda di controllo assi le esegue.

Entrambi operano ad alta velocità ma con diversi vincoli temporali — l'interpolatore lavora in coordinate millimetriche a velocità di lavorazione, mentre la scheda servo lavora in conteggi dell'encoder a frequenze di aggiornamento servo in kHz.

Configurazioni multi-scheda

Una macchina Serie 15 di grandi dimensioni poteva richiedere schede di controllo assi multiple. Il design a 3 canali dell'A16B-2200-0091 significava che una macchina a 9 assi necessitava di tre schede di questo tipo. Una macchina a 12 assi ne necessitava di quattro.

L'architettura della Serie 15 supportava questo consentendo alle schede assi di essere accoppiate o combinate in configurazioni multi-scheda in cui la scheda di sistema principale coordinava tutte.

La scheda si collega al sistema tramite connessioni di interfaccia definite.

Gli indirizzi per i tre assi che serve — BASE 0, 1 o 2 nel sistema di riferimento del segnale della scheda — determinano quali tre assi nella numerazione generale degli assi della macchina questa scheda gestisce.

Ottenere questa assegnazione corretta dopo una sostituzione della scheda è essenziale: una scheda di controllo assi assegnata in modo errato piloterebbe gli assi sbagliati o produrrebbe conflitti di comunicazione all'interno del controller.

Costruzione through-hole e riparabilità

La costruzione through-hole dell'A16B-2200-0091 è un vantaggio per la manutenzione. Su una scheda a montaggio superficiale, i componenti danneggiati richiedono attrezzature e competenze di rework SMT che non sono universalmente disponibili.

Su una scheda through-hole, un resistore, un condensatore o un IC danneggiato possono essere rimossi e sostituiti con attrezzature di saldatura standard e componenti di ricambio appropriati.

Per una scheda di questa età e con l'accessibilità through-hole, la riparazione a livello di componente è spesso la prima opzione da perseguire quando la scheda si guasta.

Le schede del controller Serie 15 che si guastano a causa di condensatori elettrolitici invecchiati — una modalità di guasto comune dovuta all'invecchiamento — possono spesso essere ripristinate sostituendo i condensatori interessati con nuovi, il che è una riparazione gestibile per un tecnico PCB qualificato.

FAQ

D1: Uno dei tre assi controllati dall'A16B-2200-0091 mostra un allarme servo persistente all'accensione, mentre gli altri due assi su questa scheda sono normali. La scheda è difettosa?

Un allarme su un singolo asse con due assi normali sulla stessa scheda suggerisce che la scheda è parzialmente funzionante. Il circuito della scheda per il canale asse interessato è guasto mentre gli altri due canali rimangono buoni.

Ciò è coerente con un guasto di un componente nel circuito del canale specifico piuttosto che con un guasto di alimentazione o di comunicazione a livello di scheda. Confermare che l'amplificatore servo e il motore sull'asse interessato non siano danneggiati prima di concludere che il canale della scheda sia difettoso.

Se i componenti esterni risultano buoni, la riparazione o la sostituzione della scheda è appropriata.

D2: Tutti e tre gli assi sull'A16B-2200-0091 generano allarmi contemporaneamente. Le altre schede assi nella macchina funzionano normalmente. Cosa indica questo?

Il guasto simultaneo di tutti e tre i canali su una singola scheda, mentre altre schede assi rimangono operative, indica un guasto a livello di scheda nei circuiti condivisi — la sezione di alimentazione, l'interfaccia di comunicazione principale con la scheda di sistema o un bus di segnale comune sull'A16B-2200-0091 stesso.

Controllare il connettore di alimentazione della scheda e il connettore del cavo di comunicazione prima di concludere che la scheda abbia un guasto PCB.

Se i connettori sono confermati buoni, la scheda richiede riparazione o sostituzione.

D3: La scheda è stata rimossa e reinstallata come parte di un'ispezione di manutenzione generale. Dopo la reinstallazione, un asse che in precedenza era normale ora genera un allarme. Cosa è successo?

Un asse che si guasta dopo una reinstallazione della scheda indica tipicamente un problema al connettore creato durante la reinserimento — un pin di contatto piegato, un connettore non completamente inserito o un cavo non ricollegato correttamente.

Rimuovere nuovamente la scheda, ispezionare attentamente i pin del connettore, ricollegare tutti i cavi e reinstallare la scheda con un inserimento deliberato e completo.

Nella maggior parte dei casi, questo risolve un allarme post-manutenzione.

D4: Esistono altre schede di controllo assi Serie 15 che possono sostituire l'A16B-2200-0091 se questo articolo esatto non è disponibile?

Le schede di controllo assi della serie A16B-2200 per la Serie 15 includono diverse varianti per diversi conteggi di assi e configurazioni. Se un'altra variante è un sostituto funzionale dipende dal conteggio dei canali della scheda specifica, dal tipo di interfaccia e dallo schema di indirizzamento degli assi che corrispondono ai requisiti della configurazione della macchina.

La sostituzione tra le varianti delle schede assi Serie 15 è a volte possibile ma deve essere verificata rispetto alla documentazione di configurazione della macchina e alle aspettative della scheda di sistema. Non presumere che la compatibilità fisica implichi la compatibilità funzionale.

D5: La macchina è rimasta inattiva per diversi anni. Dopo il ripristino in servizio, le schede assi, inclusa l'A16B-2200-0091, producono allarmi intermittenti. Cosa dovrebbe essere indagato?

Un lungo periodo di inattività influisce sui condensatori elettrolitici in tutto il controller. Questi condensatori si asciugano lentamente durante lo stoccaggio e la loro capacità e ESR (resistenza serie equivalente) si degradano.

Quando il controller si accende dopo un lungo periodo di inattività, i condensatori degradati causano tensioni di alimentazione erratiche che producono allarmi intermittenti e incoerenti.

Una sostituzione preventiva dei condensatori sulle schede assi — sostituendo tutti i condensatori elettrolitici con nuovi — è la procedura di ricondizionamento raccomandata prima di rimettere in produzione una macchina rimasta inattiva per lungo tempo.
