Carta del quadro di controllo degli assi A16B-2200-0093 A16B-22OO-OO93 A16B22000093

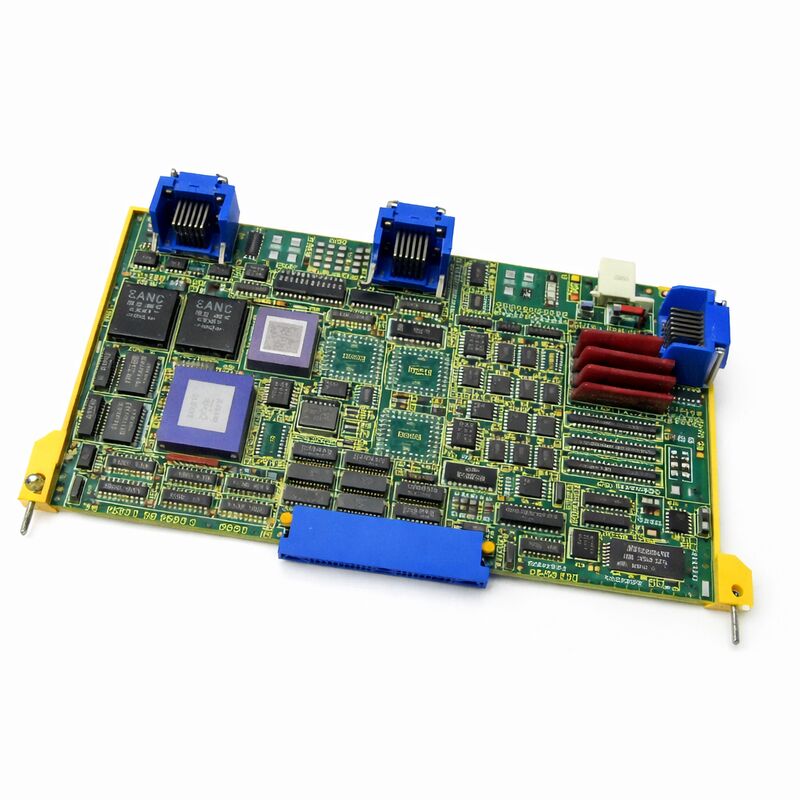

Scheda PCB di controllo a 1 asse FANUC A16B-2200-0093 per 15A

L'A16B-2200-0093 è una scheda di controllo a singolo asse utilizzata nei sistemi di controllo FANUC 15A. Viene costantemente descritta come una scheda PCB a 1 asse per controllo 15A, una scheda di controllo asse, e una scheda di controllo digitale a singolo asse per interfaccia di tipo A. Diversi specialisti di assistenza la identificano anche come una scheda assi a 1 canale utilizzata in configurazioni 15-MA o 15TA.

Questa parte si trova nello strato di controllo dell'asse piuttosto che nella sezione di visualizzazione o memoria. Le fonti di riparazione notano che viene utilizzata con famiglie di amplificatori servo AC digitali come le serie A06B-6058, A06B-6066 e A06B-6090, e che può funzionare come una scheda asse aggiuntiva accanto a schede assi più grandi a 2, 3 o 4 canali. Ciò la rende utile nei sistemi in cui un asse controllato aggiuntivo necessita che la struttura originale della scheda FANUC rimanga intatta.

Dati chiave del prodotto

Aree di applicazione

L'A16B-2200-0093 viene tipicamente utilizzata nelle macchine FANUC 15A che richiedono una scheda di controllo digitale a singolo asse in un layout con interfaccia di tipo A. È ben adatta per controllo aggiuntivo a un asse, sostituzione scheda asse 15A e lavori di riparazione in macchine che combinano questa scheda a 1 canale con altre schede assi multicanale.

Nel servizio effettivo della macchina, questa scheda è più rilevante dove l'architettura servo della macchina corrisponde già alla famiglia di assi digitali 15A e il percorso dell'asse di destinazione è stato isolato alla scheda di controllo piuttosto che a guasti di feedback, alimentazione o controllo principale.

FAQ

D1. Che tipo di scheda è l'A16B-2200-0093?
È una scheda PCB di controllo a 1 asse per FANUC 15A, descritta anche come una scheda di controllo asse digitale a singolo asse e una scheda con interfaccia di tipo A. Alcuni specialisti di riparazione la definiscono anche una scheda assi a 1 canale.

D2. Cosa fa questa scheda nel sistema?
Il suo ruolo è quello di gestire il percorso di controllo digitale a singolo asse all'interno di un sistema 15A. Le fonti di riparazione specializzate la descrivono come una scheda utilizzata in ambienti 15-MA / 15TA e come una scheda asse aggiuntiva che può funzionare con altre schede assi multicanale nello stesso controllo.

D3. Cosa controllare quando si seleziona l'A16B-2200-0093?
Controllare il codice articolo esatto, la famiglia di controllo e se la macchina utilizza un layout asse 15A di tipo A. Vale anche la pena confermare se la scheda installata fa parte di una combinazione più ampia di schede assi, poiché questo modello può operare accanto a schede assi a 2, 3 o 4 canali.

D4. Come interpretare la specifica chiave?
“1-asse” significa che questa scheda gestisce un percorso asse controllato, “15A” identifica la famiglia di controllo e “Tipo A” identifica il formato dell'interfaccia per cui è stata progettata. Questi tre elementi devono corrispondere alla struttura servo-controllo installata prima di sostituire la scheda.

D5. Come diagnosticare i guasti prima di sostituire questa scheda?
Un utile punto di partenza è separare i guasti di controllo a singolo asse dai guasti dell'amplificatore servo. Se un asse è interessato mentre il resto del sistema rimane stabile, e la macchina è nota per utilizzare una scheda asse 15A a 1 canale, la scheda PCB di controllo diventa un punto di guasto più probabile. È anche sensato controllare la famiglia di amplificatori digitali associata, poiché questa scheda è legata a installazioni che utilizzano configurazioni di amplificatori serie A06B-6058 / 6066 / 6090.
