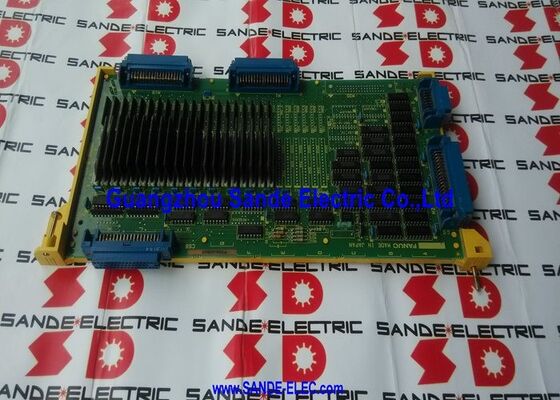

Axis PC Board A16B-2200-0360 A16B22000360 A16B-22OO-O36O

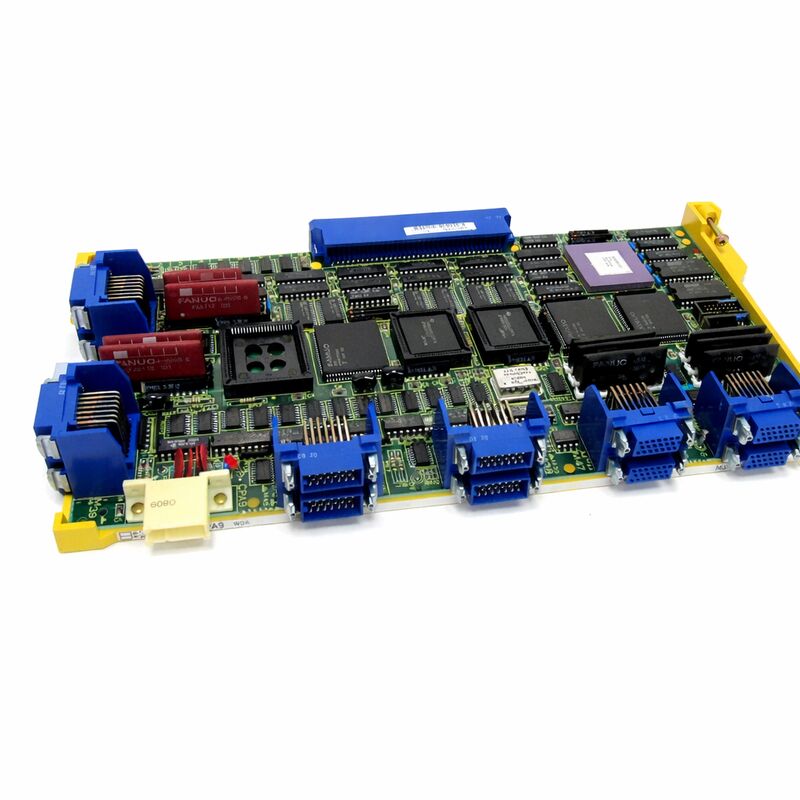

FANUC A16B-2200-0360 | Scheda assi digitali 3/4: controllo FANUC 0-C a 32 bit/piattaforme 40 MHz/0C, 0D, 0F

La piattaforma FANUC 0-C: dove risiede questa scheda

La serie FANUC 0-C è stata la piattaforma CNC compatta a 32 bit di FANUC per macchine utensili di piccole e medie dimensioni fino agli anni '90, che comprendeva torni, centri di lavoro e rettificatrici costruiti sulla base delle specifiche di controllo 0C, 0D e 0F. La generazione 0-C ha introdotto l'elaborazione a 32 bit nell'architettura CNC compatta di FANUC e la A16B-2200-0360 è una delle schede di controllo degli assi che ha fatto funzionare quell'architettura.

Nel design modulare 0-C, la scheda master gestisce l'elaborazione CNC complessiva, mentre le schede assi dedicate gestiscono i loop di movimento del servo e del mandrino. L'A16B-2200-0360 gestisce fino a 3 o 4 assi digitali: il conteggio specifico dipende dalla configurazione originale degli assi della macchina. A 40 MHz, appartiene all'estremità più capace della gamma di schede con asse 0-C; la velocità di elaborazione determina quanto strettamente vengono eseguiti i servo loop e quanto velocemente la scheda risponde ai comandi dell'asse.

Le macchine costruite su questa piattaforma sono ancora in produzione attiva a livello globale. Quando la scheda assi in uno di questi CNC si guasta, la sezione di movimento si interrompe e la macchina non può funzionare. L'A16B-2200-0360 è la sostituzione equivalente corretta che ripristina la configurazione originale dell'asse senza modifiche al software di controllo o al cablaggio.

Specifiche chiave

Tre specifiche, una decisione di selezione

"3/4 assi"— l'ambito del conteggio degli assi. Questa scheda controlla 3 o 4 assi servo/mandrino digitali contemporaneamente. Una scheda a 2 assi o una scheda ad assi analogici della stessa famiglia A16B-2200 serve posizioni diverse e non è sostitutiva.

"32 bit 0-C"— la generazione del controllo. Questa scheda è abbinata all'architettura della scheda master 0-C. Non è compatibile con le generazioni di CNC serie i 0i, 16i o 18i, né con le vecchie piattaforme 0-A o 0-B a 8 bit.

"40 MHz"— la classe di lavorazione. All'interno della serie A16B-2200, le schede con velocità di clock diverse offrono livelli di prestazioni diversi. La designazione 40 MHz fa parte dell'identità della scheda e deve corrispondere alle specifiche della scheda installata originariamente.

Prima di ordinare: cinque controlli

La conferma di una sostituzione A16B-2200-0360 con la macchina installata richiede meno di cinque minuti ed elimina gli errori di ordinazione più comuni:

1. Leggere l'etichetta della scheda installata— confermare esattamente A16B-2200-0360, compreso il suffisso completo. Le varianti A16B-2200 adiacenti possono sembrare simili pur svolgendo funzioni diverse.
2. Conferma il controllo 0-C a 32 bit— verificare che il CNC della macchina sia della generazione 0-C (non 0i, 16i o qualsiasi altra serie).
3. Confermare la scheda assi digitale (non analogica).— la piattaforma 0-C utilizzava schede assi sia digitali che analogiche in diverse configurazioni.
4. Separare il guasto della scheda asse dal guasto dell'amplificatore— se il modello di errore è limitato al percorso di controllo dell'asse (gli allarmi puntano al livello di calcolo del loop di controllo anziché a un modulo di azionamento specifico), la scheda dell'asse è probabilmente sospettata.
5. Verificare la presenza di problemi con le carte adiacenti— nell'architettura 0-C, la scheda master e la scheda assi comunicano strettamente; verificare che la scheda master funzioni normalmente prima di sostituire la scheda assi.

Domande frequenti

D1: Cosa significa la designazione 3/4: si tratta di una scheda a 3 o 4 assi?

La scheda supporta fino a 4 canali di assi digitali. Nelle macchine configurate per 3 assi gestisce 3 canali; nelle macchine a 4 assi ne esegue 4. L'assegnazione specifica degli assi dipende dall'installazione originale della macchina. Non è necessario cambiare la scheda tra le configurazioni a 3 e 4 assi: il conteggio degli assi è impostato nei parametri del CNC.

D2: A16B-2200-0360 è compatibile con i controlli FANUC 0i-C o 16i?

No. Questa scheda è specifica per la piattaforma FANUC 0-C a 32 bit. I controlli CNC 0i, 16i, 18i e i relativi controlli CNC della serie i utilizzano un'architettura diversa e serie di schede assi diverse. La serie A16B-2200 non può essere installata in modo incrociato nei controlli serie i.

D3: La macchina genera allarmi simultaneamente su tutti gli assi controllati. Potrebbe essere l'A16B-2200-0360?

Gli allarmi simultanei su tutti gli assi puntano al livello di controllo dell'asse comune: l'A16B-2200-0360 è il principale sospettato. Prima di sostituire la scheda controllare anche le tensioni di alimentazione fornite alla scheda assi e verificare che la scheda master non generi guasti a monte che si propagano alla scheda assi.

D4: È possibile utilizzare in sostituzione l'A16B-2200-0360 di una diversa macchina 0-C?

Sì, a condizione che riporti lo stesso codice articolo A16B-2200-0360 e che sia stato confermato il funzionamento prima della rimozione dalla macchina donatrice. La scheda non memorizza parametri specifici della macchina: i parametri CNC sono conservati nella SRAM dell'unità di controllo. Dopo aver installato la sostituzione, i parametri non vengono influenzati e non è necessario reinserirli, a condizione che il modulo SRAM sia intatto.

D5: Il modello A16B-2200-0360 è fuori produzione. Come si ottiene un'unità affidabile?

Attraverso il mercato post-vendita FANUC 0-C: specialisti di parti CNC FANUC legacy e rivenditori in eccedenza testati. Richiedere la conferma che l'unità è stata testata in un sistema CNC a 0-C dal vivo, non solo ispezionata visivamente. È richiesto un imballaggio antistatico per la spedizione e lo stoccaggio. Per le macchine che eseguono ancora controlli 0°C in produzione, tenere una scheda asse di riserva in loco è una precauzione pratica: un guasto della scheda asse arresta completamente la macchina senza alcuna soluzione alternativa.
