Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2200-0390 |
Numero della parte:A16B-2200-0390
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:PCB di interfaccia servoasse
Sistemi CNC compatibili:FANUC serie 0-C, 0-D, 0-F

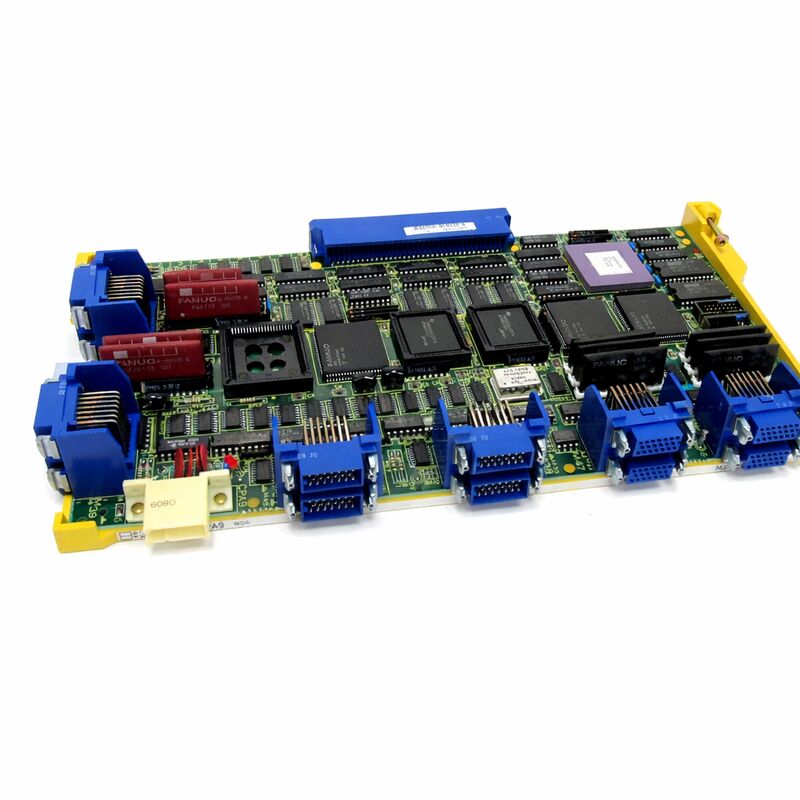

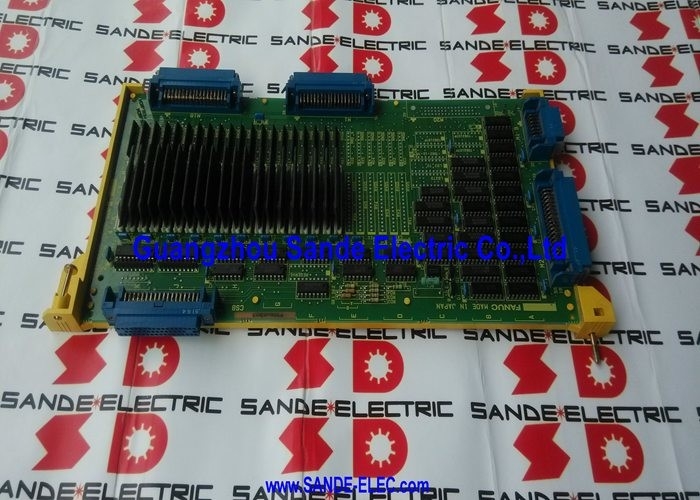

L'A16B-2200-0390 è una scheda di circuito stampato FANUC Serie 0-C a interfaccia servoasse, che fornisce un controllo seriale a 3 o 4 assi per macchine utensili CNC che eseguono FANUC Zero Model C (0-MC, 0-TC,0-GC) e relative famiglie di controllo 0-D e 0-F.
This board pairs with the later 32-bit masterboard in the 0-C system and is responsible for handling the servo axis command and feedback interface between the CNC control and the connected Alpha series servo amplifiers.
L'A16B-2200-0390 utilizza la configurazione di interfaccia seriale di tipo A, il che significa che il feedback dell'encoder ritorna al controllo CNC tramite il servoamplificatore piuttosto che direttamente dall'encoder del motore.
I segnali di posizione e velocità viaggiano sul collegamento seriale ad alta velocità tra l'amplificatore e la scheda dell'asse.
La scheda copre fino a quattro assi servo simultanei, supportando configurazioni di macchina standard da semplici torni a due assi fino a centri di lavorazione a quattro assi.
La serie 0-C di FANUC è stata una delle piattaforme CNC più diffuse di FANUC negli anni '90, che ha alimentato un numero enorme di macchine utensili in centri di tornitura, centri di lavorazione, macchine dae applicazioni di macchine dedicate in tutto il mondo.
Molte di queste macchine rimangono produttive negli stabilimenti oggi, rendendo l'A16B-2200-0390 uno dei pezzi di ricambio della serie 0 più ricercati nel mercato del CNC.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-2200-0390 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | PCB di interfaccia servoasse |
| Sistemi compatibili | FANUC serie 0-C, 0-D, 0-F |
| Numero di assi | 3 o 4 assi |
| Tipo di interfaccia | Tipo A (retroalimentazione seriale del codificatore P tramite amplificatore) |
| Amplificatori compatibili | Serie FANUC Alpha (digitale, seriale) |
| Compatibilità dello spinello | Interfacce spindle digitali/seriali OC, OD, OF |
| Paese di origine | Giappone |
Il sistema CNC FANUC Serie 0-C utilizzava un'architettura di backplane modulare.
La scheda di controllo dell'asse, A16B-2200-0390, si trovava accanto alla scheda madre e gestiva il circuito di controllo servo in tempo reale per gli assi della macchina.
Ogni asse controllato dall'A16B-2200-0390 riceve un comando di posizione dalla CPU principale ad ogni ciclo di interpolazione.
La scheda dell'asse converte questi comandi nel formato di comunicazione seriale appropriato per il servo amplificatore Alpha collegato.
L'amplificatore chiude il circuito di corrente e alimenta il motore.che confronta la posizione reale con la posizione comandata e calcola il seguente errore.
Questa architettura servo a circuito chiuso è ciò che dà alle macchine CNC la loro precisione di posizionamento.
L'A16B-2200-0390 è la scheda in loop che lo fa funzionare per le macchine Serie 0-C.
L'A16B-2200-0390 è stato specificamente progettato per interfacciarsi con i servoamplificatori della serie Alpha di FANUC, i tipi di modulo Alpha SVU e Alpha SVM che erano standard sulle configurazioni di macchine a 0 °C.
L'interfaccia di tipo A significa che il feedback dell'encoder viaggia attraverso il modulo dell'amplificatore piuttosto che essere indirizzato separatamente.
Ciò ha semplificato il cablaggio sulle macchine della serie 0-C rispetto ai precedenti tipi di interfaccia FANUC.
La scheda è compatibile con tutte le configurazioni di mandrino 0-C/0-D/0-F, compresa la mandrino digitale seriale e l'interfaccia di mandrino analogica su impianti più vecchi.
Questa ampia compatibilità significa che l'A16B-2200-0390 può servire come scheda di sostituzione in una vasta gamma di varianti di macchine a 0 °C senza preoccuparsi delle disadattamenti dell'interfaccia del mandrino.
Quando l'A16B-2200-0390 fallisce in una macchina della serie 0-C, il sintomo più comune è un servo allarme su uno o più assi.
Il display CNC mostra un codice di allarme tipicamente un servo-allarme della serie 300 o 400 nel sistema di allarme 0-C che indica un guasto della servo-comunicazione o un sovraccarico di errore di posizione.
Il codice di allarme specifico, combinato con gli assi interessati, aiuta a isolare se il difetto è nella scheda dell'asse, nell'amplificatore, nel motore o nel cavo di feedback.
Se i servoallarmi sono simultanei su più assi dopo un evento di alimentazione o senza precedenti di problemi su singoli assi,l'A16B-2200-0390 è il principale sospettato è l'elemento comune su tutti gli assi controllati.
I singoli allarmi dell'asse che puntano verso un canale sono più probabili difetti dell'amplificatore o del motore, ma la scheda dell'asse deve comunque essere controllata dopo aver escluso altre cause.
D1: La macchina della serie 0-C mostra servo-allarmi su tutti gli assi simultaneamente dopo un ciclo di alimentazione.
Gli allarmi simultanei su tutti gli assi dopo un evento di alimentazione suggeriscono fortemente un guasto nella scheda dell'asse comune piuttosto che guasti individuali dell'amplificatore o del motore;che sono statisticamente improbabili di verificarsi contemporaneamente.
Prima di sostituire l'A16B-2200-0390, controllare il sedile del connettore del piano posteriore, verificare l'alimentazione di corrente continua da 24 V al comando e confermare che le tensioni di collegamento a corrente continua dell'amplificatore Alpha sono stabilite.
Se tutte le condizioni di alimentazione sono confermate buone e gli allarmi persistono su ogni asse, la fonte di guasto più probabile è l'A16B-2200-0390.
D2: La scheda A16B-2200-0390 può essere sostituita direttamente con un'altra scheda dell'asse 0C o richiede modifiche dei parametri dopo l'installazione?
La scheda dell'asse stessa non contiene i parametri del servo, che sono memorizzati nella SRAM a batteria del CNC sulla scheda principale della CPU.
La sostituzione della scheda di ricambio A16B-2200-0390 con una scheda di ricambio correttamente abbinata non richiede la reinserzione dei parametri del servo, a condizione che la scheda di ricambio sia dello stesso tipo e della stessa revisione.Verificare sempre che la revisione della scheda e il numero di assi corrispondono all'originale.
Dopo l'installazione, eseguire un controllo di accensione standard e verificare che tutti gli assi siano correttamente fissati prima di ripristinare la macchina in produzione.
D3: Qual è la differenza tra una scheda a asse di tipo A come la A16B-2200-0390 e una scheda a asse di tipo B?
La differenza chiave è il routing di feedback dell'encoder.Le schede di tipo A ricevono feedback sulla posizione tramite l'amplificatore servo. Il segnale dell'encoder attraversa il modulo dell'amplificatore e ritorna alla scheda dell'asse tramite un collegamento seriale.
Le schede di tipo B ricevono feedback direttamente dall'encoder del motore al CNC, ignorando l'amplificatore per il segnale di feedback.
L'A16B-2200-0390 è di tipo A, progettato per amplificatori Alpha che incorporano il feedback del P-coder.
D4: La macchina ha una configurazione a 4 assi, ma solo 3 assi mostrano guasti di allarme.
Sì, sono possibili guasti di singoli canali all'interno della scheda dell'asse.la tavola dell'asse è sospetta.
L'ispezione fisica della scheda può rivelare un componente difettoso nel circuito del canale interessato.
In pratica, la sostituzione della scheda è spesso più efficiente della riparazione a livello di componente, in particolare per una scheda più vecchia di una generazione CNC interrotta.
D5: L'A16B-2200-0390 è ancora disponibile nuovo da FANUC, o solo attraverso il mercato degli accessori?
L'A16B-2200-0390 serve la serie FANUC 0-C, che è stata prodotta principalmente negli anni '90.la disponibilità di nuove schede per i vecchi modelli della serie 0 varia.
Il mercato dei prodotti di ricambio attivo aziende specializzate di riparazione CNC è in genere la fonte più affidabile per questa scheda, offrendo unità riparate, testate e sostituite con garanzia.
Prima di ordinare, confermare la revisione della scheda installata, in quanto le revisioni tardive non possono interscambiarsi con le prime revisioni senza aggiustamenti dei parametri.
