| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2200-0931 |
Numero della parte:A16B-2200-0931
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Opzione 2 (OPT2) PCB
Sistemi CNC compatibili:FANUC serie 16-A (16-MA, 16-WA, 16-TA)

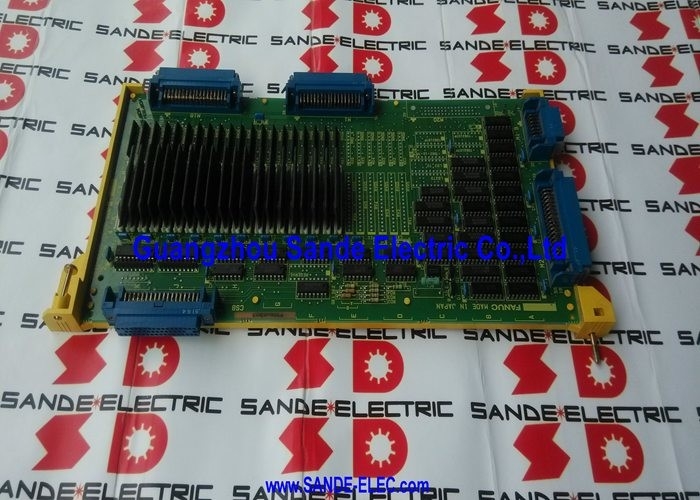

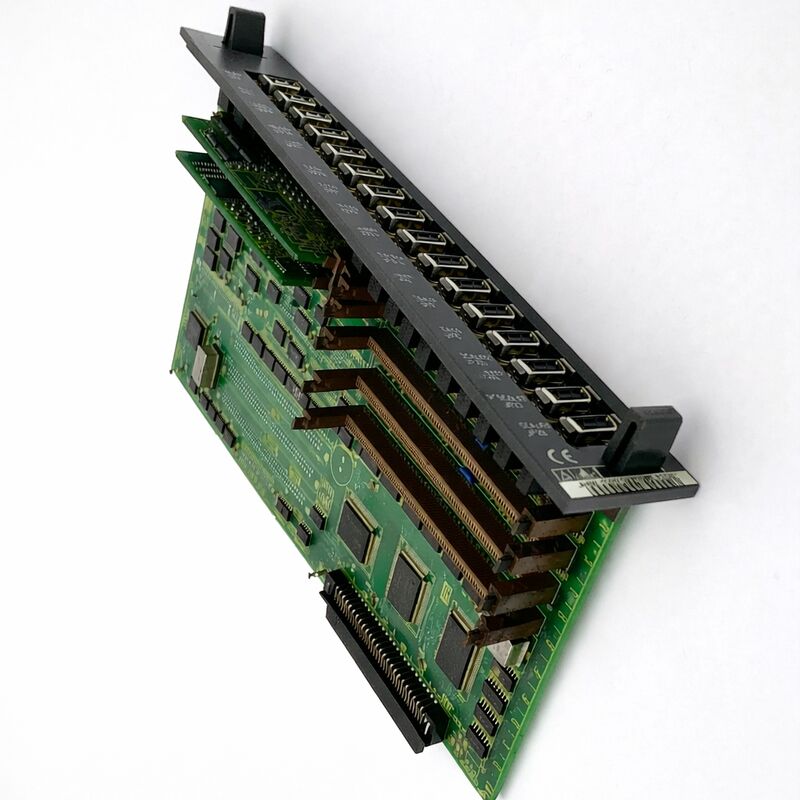

L'A16B-2200-0931 è la scheda di circuito stampato ad espansione dell'asse Opzione 2 (OPT2) per il controllo CNC della serie 16-A FANUC, designata F16M/T nella codifica interna del prodotto FANUC.
Questa scheda si inserisce nel backplane del sistema Serie 16-A insieme alla scheda principale della CPU e altre schede opzionali,ampliamento della capacità dell'asse servo del comando fino a quattro assi aggiuntivi e aggiunta di una seconda CPU a mandrino.
combinato con il comando dell'asse di base sulla scheda principale,l'A16B-2200-0931 consente alla serie 16-A di gestire fino a otto canali servo totali con capacità di doppio mandrino che lo rende la scheda opzionale essenziale per complessi centri di lavorazione multiasse, configurazioni di macchine a 5 assi e centri di tornitura a due mandrini.
La FANUC Serie 16-A è stata una delle piattaforme CNC più capaci di FANUC della sua generazione, un significativo passo avanti rispetto alla Serie 0-C in termini di potenza di elaborazione, prestazioni del servo e numero massimo di assi.
La 16-A è stata impiegata in centri di lavorazione di grande formato, centri di tornitura, macchine per portiere,e centri di tornitura a più mandrini in cui la domanda di assi controllati supera ciò che il comando di base può gestire da solo.
L'A16B-2200-0931 fu l'hardware che rese possibili queste configurazioni espanse.
Questo cartone è stato interrotto da FANUC e non è più disponibile attraverso i canali di produzione attivi di FANUC.
La sua continua disponibilità sul mercato degli accessori mantiene una popolazione significativa di macchine della serie 16-A in funzione a piena capacità.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-2200-0931 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Opzione 2 (OPT2) PCB di espansione dell'asse |
| CNC compatibile | FANUC serie 16-A (F16M, F16T, F16W) |
| Assi aggiuntivi | Fino a 4 (espandibili a seconda della configurazione SMD) |
| Capacità totale dell'asse | Fino a 8 servo-canali con doppio mandrino |
| 2° fusione | Sì 2 ° spindle CPU inclusa |
| Sfondo del sistema | A02B-0120-B5xx |
| Stato della produzione | Interrotto dal fabbricante |
| Paese di origine | Giappone |
Il controllo della serie 16-A viveva in un rack di backplane. Il rack ospitava la scheda principale della CPU (che gestiva l'esecuzione del programma di parte, l'interpolazione per gli assi di base e il mandrino primario), l'alimentazione,e slot di opzione disponibili per le schede di capacità aggiuntive.
La scheda OPT1 ha generalmente aggiunto una maggiore capacità PMC (controller di macchina programmabile) e una grafica migliorata.La scheda OPT2 la A16B-2200-0931 aggiunto gli assi servo aggiuntivi e secondo mandrino CPU.
Una volta installato, l'A16B-2200-0931 estende la capacità dell'asse di controllo dagli assi base 4 ̊5 fino a 8 canali servo totali.
Il numero esatto di assi aggiuntivi attivati dipende dai moduli plug-in SMD (Small Module Device) montati sulla scheda.Questo approccio modulare ha permesso a FANUC di utilizzare lo stesso PCB in tutte le configurazioni di macchine che richiedono 6, 7 o 8 assi totali.
La CPU del secondo mandrino dell'A16B-2200-0931 è una capacità di elaborazione separata dedicata al controllo di un secondo mandrino indipendentemente dal mandrino primario.
I centri di tornitura a due mandrini e le macchine di tornitura con mandrino principale e a mandrino secondario richiedono questa capacità.
Senza la scheda OPT2, una macchina della serie 16-A è limitata a un singolo fusione controllato.
Le macchine della serie 16-A dotate di A16B-2200-0931 rientrano in genere in una delle seguenti categorie:
Centro di lavorazione a 5 assi: un centro di lavorazione a 3 assi con due assi rotanti (B e C, o A e B) per la lavorazione di superfici complesse e a 5 lati richiede che tutti e cinque gli assi siano controllati simultaneamente.La base 16-A assi board gestisce alcuni, e l'OPT2 fornisce la capacità rimanente.
Centrale di rotazione a due mandrini: entrambi i mandrini richiedono un controllo indipendente della velocità, della posizione e della sincronizzazione.
La CPU del secondo fusione dell'OPT2 gestisce il sotto-fuso mentre la scheda principale gestisce la primaria.
Macchine a portiere: i grandi centri di lavorazione a portiere con doppi motori a asse Y sul tracciato di portiere richiedono il controllo dell'asse in tandem con due motori che lavorano in sincronia su un asse.La capacità dell'asse aggiuntivo dell'OPT2 supporta questa configurazione.
Cella di lavorazione flessibile a più assi: qualsiasi configurazione che richieda più del numero di assi di base per geometrie complesse di parti o assi di posizionamento aggiuntivi.
L'A16B-2200-0931 e' una scheda programmabile.i sottoparametri associati agli assi aggiuntivi e al secondo mandrino devono essere caricati nella memoria della scheda.
Questi parametri sono stati supportati dalla memoria CNC della macchina.
Quando si sostituisce la scheda, i sottoparametri devono essere ricaricati ¢ da un backup memorizzato o inserendoli nuovamente dalla documentazione dei parametri della macchina.
Le macchine che eseguono la serie 16-A che perdono il backup dei parametri (fallimento della batteria senza backup documentato) possono richiedere una reinserzione completa dei parametri dalla documentazione del costruttore della macchina,che può essere un compito di messa in servizio che richiede tempo.
Q1: La macchina della serie 16-A mostra ora gli allarmi servo solo sugli assi controllati dalla scheda OPT2, mentre gli assi di base (controllati dalla scheda principale della CPU) funzionano normalmente.È confermato che l'A16B-2200-0931 è difettoso??
Gli allarmi isolati agli assi controllati da OPT2 con assi di base confermati come buoni sono una forte indicazione di guasto A16B-2200-0931.
Prima di sostituire, verificare i binari di alimentazione della scheda OPT2 presso il connettore del piano posteriore e verificare il posto in cui si trova la scheda nel rack.
Se la scheda è ben posizionata e le tensioni di alimentazione sono confermate, il probabile diagnosi è un guasto della scheda.
D2: Dopo l'installazione di un A16B-2200-0931 di sostituzione, gli assi aggiuntivi si muovono ma il secondo mandrino non risponde. Qual è la causa più comune?
La causa più comune è la mancanza o l'errore di sottoparametri per il secondo fusibile.
La scheda OPT2 mantiene i parametri del fusibile per il secondo fusibile indipendentemente dai parametri del fusibile della scheda CPU principale.
Se questi sottoparametri non sono stati caricati dopo la sostituzione della scheda, la seconda funzione di fusione sarà inattiva anche se la scheda stessa è operativa.
Ricaricare i parametri del secondo mandrino dal backup o inserirli nuovamente dal file di parametri documentato della macchina.
D3: L'A16B-2200-0931 può essere utilizzato in un comando della serie 16-B o della serie 18-A o è specifico della serie 16-A?
L'A16B-2200-0931 è progettato per l'architettura di controllo e backplane della serie 16-A.la disposizione dei connettori può variare, e il firmware e il protocollo attesi dalla CPU principale differiscono tra le varianti della serie 16-A e successive 16-B/18.
L'utilizzo di questa scheda in un sistema non 16-A non produrrebbe un risultato funzionale e rischia danni hardware.
Utilizzare solo il sistema A16B-2200-0931 della serie 16-A su backplanes del tipo A02B-0120-B5xx.
D4: La macchina della serie 16-A è un centro di lavorazione a 5 assi. La scheda OPT2 ha avuto un guasto. C'è una scheda FANUC più recente che può sostituirla o è necessario ottenere il numero esatto della parte?
L'A16B-2200-0931 è specifico per l'architettura Serie 16-A.
I moderni comandi FANUC (serie 30i, 31i, 32i) utilizzano hardware completamente diverso e richiederebbero un completo progetto di aggiornamento CNC per il retrofit.
Per le macchine in cui l'obiettivo è il continuo funzionamento della serie 16-A, l'approvvigionamento dell'A16B-2200-0931 attraverso il mercato degli accessori è la strada corretta.
Per le macchine in cui si sta considerando un aggiornamento completo, la capacità a 5 assi può essere replicata su moderne piattaforme FANUC con adeguati aggiornamenti del servoamplificatore.
D5: Quanti assi aggiuntivi aggiunge effettivamente l'A16B-2200-0931 e questo varia a seconda della macchina?
L'A16B-2200-0931 ha una capacità fino a 4 assi aggiuntivi, espandibili a seconda dei moduli SMD montati sulla scheda.Il numero esatto di assi attivati dipende sia dalla configurazione SMD che dai parametri CNC.
Una macchina con una configurazione a 6 assi utilizza l'OPT2 per aggiungere 2 assi oltre la base 4. Una configurazione a 8 assi utilizza i 4 assi aggiuntivi completi dall'OPT2.
Il costruttore della macchina imposta questo al tempo di costruzione originale.
Quando si sostituisce l'A16B-2200-0931, la fonte è una scheda con la stessa configurazione SMD dell'originale,o riconfigurare gli SMD della scheda di ricambio per farli corrispondere a verificabile dalla documentazione hardware della macchina o ispezionando la scheda rimossa.
