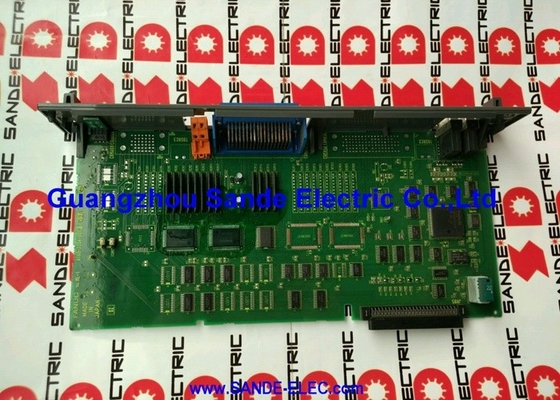

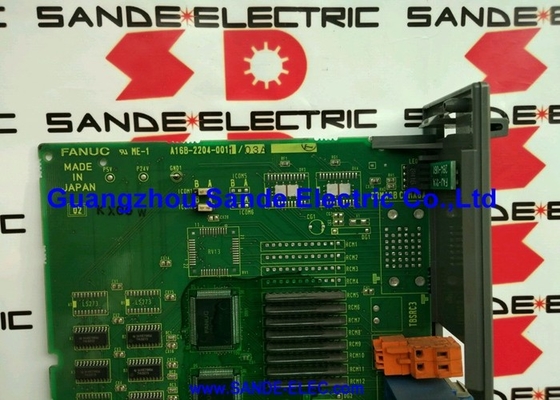

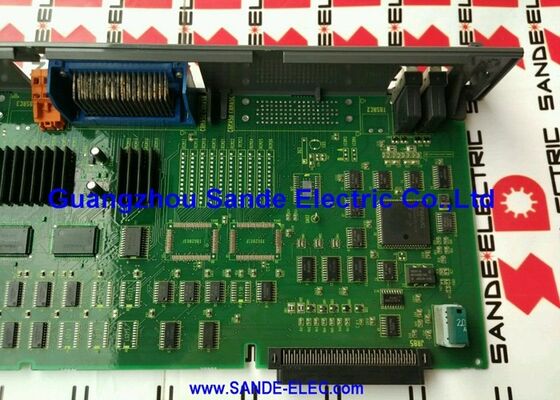

FANUC PC Board A16B-2204-0011 A16B22040011 A16B-22O4-OO11

A16B-2204-0011 | PCB I/O serie FANUC A16B-2204: interfaccia di processo e macchina/automazione robot e CNC

A16B-2204-001x — Famiglia di interfacce I/O

La serie A16B-2204 comprende schede di interfaccia di processo e I/O per CNC FANUC e automazione robotizzata. Il gruppo 001x forma una famiglia di schede strettamente correlata:

A16B-2204-0010:Confermato come aPCB I/O DI PROCESSO— fornisce l'interfaccia tra i controller CNC/robot FANUC e le apparecchiature di automazione a livello di processo esterne.

A16B-2204-0011 (questa scheda):La tavola adiacente della famiglia 001x. Nella serie A16B-2204, le schede strettamente numerate in genere svolgono funzioni correlate: varianti, specifiche aggiornate o schede complementari all'interno dello stesso gruppo applicativo.

Informazioni chiave sul prodotto

Contesto I/O del processo

"I/O di processo" nella terminologia FANUC copre il livello di interfaccia I/O che collega il CNC o il controller del robot alle apparecchiature oltre la macchina utensile immediata: trasportatori, sistemi di misurazione, lavapezzi, robot adiacenti e controller di automazione di fabbrica.

Ciò è diverso dalle schede I/O standard delle macchine utensili (che gestiscono gli interblocchi e gli attuatori della macchina) e dalle schede backplane del robot (che gestiscono la gabbia della scheda controller).

La famiglia A16B-2204-001x svolge questo ruolo di integrazione dei processi, fornendo l'interfaccia del segnale digitale tra i controller FANUC e le apparecchiature dell'ambiente di produzione più ampio.

Scenari applicativi

Guasto della scheda I/O di processo nella cella CNC:Una cella CNC FANUC perde i segnali di coordinazione con un trasportatore periferico o un sistema di misurazione. L'A16B-2204-0011 viene identificato e sostituito, ripristinando lo scambio del segnale di processo.

Manutenzione dell'interfaccia I/O della cella robotizzata:Una cella robotizzata che utilizza un controller FANUC richiede una sostituzione della scheda I/O per la sua interfaccia di processo esterna. L'A16B-2204-0011 è il sostituto confermato.

Domande frequenti

D1: A16B-2204-0011 è intercambiabile con A16B-2204-0010?

Entrambi appartengono alla famiglia A16B-2204-001x e probabilmente servono funzioni I/O di processo correlate. La loro intercambiabilità diretta dipende dal fatto che le schede abbiano configurazioni di connettori e numero di I/O identici. Confermare dalla documentazione del sistema host prima di sostituirne uno con l'altro.

D2: A16B-2204-0011 è utilizzato per applicazioni di controllo di macchine utensili o robot?

La serie A16B-2204 comprende entrambi. L'adiacente A16B-2204-0010 è classificata come PCB robot da alcuni distributori, mentre altre schede A16B-2204 servono unità I/O CNC 0i-D. Confermare il tipo di distribuzione dalla documentazione del sistema host.

D3: La sostituzione di A16B-2204-0011 richiede modifiche al programma PMC?

No. Le schede I/O comunicano con il PMC tramite l'indirizzo di collegamento I/O. Una sostituzione simile ripristina la comunicazione senza modifiche PMC. Verificare il corretto indirizzamento I/O dopo il montaggio.

Q4: Quali precauzioni ESD si applicano?

Maneggiare con un cinturino da polso antistatico collegato a terra su una superficie protetta da scariche elettrostatiche. Conservare in un imballaggio antistatico. Spegnere completamente il CNC o il controller del robot prima di accedere alla scheda.
