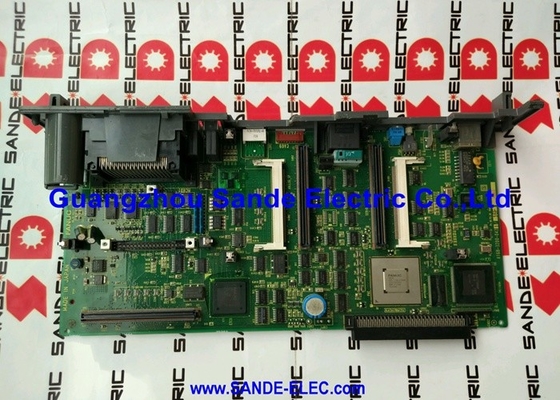

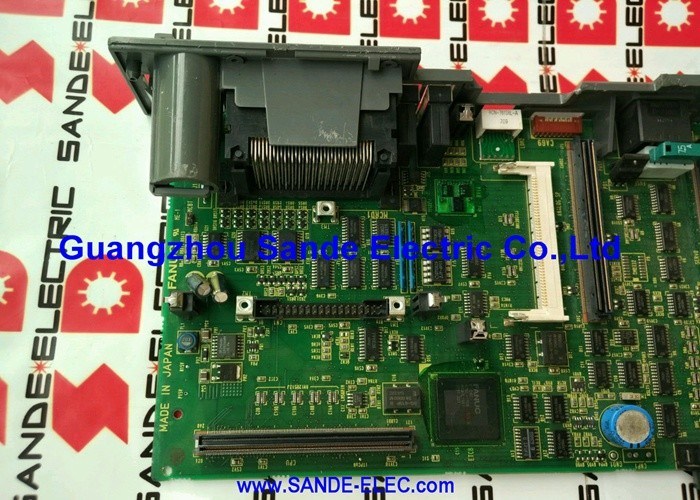

SCHEDA CIRCUITO FANUC A16B-3200-0421 A16B32000421 A16B-32OO-O421

FANUC A16B-3200-0421 | Scheda CPU principale stand-alone serie i-B e scheda CPU principale stand-alone serie i-B

Codice articolo: A16B-3200-0421

Produttore: FANUC Ltd. (Giappone)

Tipo di prodotto: Scheda CPU principale stand-alone — Serie i-B

Il cuore del controllo serie i-B

L'A16B-3200-0421 è la scheda CPU principale per il controllo CNC stand-alone serie i-B di FANUC — la scheda centrale nei sistemi 16i-B, 18i-B e 21i-B attorno alla quale è assemblato l'intero controllo. È la scheda carrier fisica su cui vengono montati i moduli plug-in separati: il processore CPU, il controller servo FSSB, la scheda grafica e i moduli di memoria SRAM/DRAM/FROM.

Nell'architettura serie i-B di FANUC, la scheda principale stessa non esegue le funzioni CNC — lo fanno i moduli plug-in. La scheda principale distribuisce l'interconnessione del backplane, le linee di alimentazione e i bus di comunicazione che consentono a tutti i moduli plug-in di lavorare insieme come un controllo unificato. Questa architettura significa che la scheda principale può essere fornita senza moduli plug-in installati, poiché il suo ruolo è strutturale ed elettrico — non computazionale.

Quando fornita per la sostituzione, l'A16B-3200-0421 viene fornita senza schede plug-in. Il modulo CPU, il modulo servo, i moduli di memoria e la scheda grafica dell'installazione originale devono essere trasferiti sulla scheda principale di ricambio, o nuovi moduli devono essere reperiti separatamente.

Requisito di ricaricamento dati

La sostituzione dell'A16B-3200-0421 con un'unità nuova o ricondizionata comporterà la perdita di tutti i dati CNC — parametri, programmi pezzo, ladder PMC e offset utensile — a meno che tali elementi dati non risiedano interamente sui moduli di memoria trasferiti.

Tutti i dati devono essere sottoposti a backup prima della rimozione della scheda principale. Il backup include i parametri CNC, i programmi pezzo, i dati PMC e qualsiasi configurazione di sistema. Dopo l'installazione della scheda di ricambio con i moduli plug-in originali, è necessario un ripristino completo dei dati dal backup prima che il CNC possa funzionare correttamente.

Specifiche chiave

FAQ

D1: L'A16B-3200-0421 viene sostituita. Quali moduli plug-in devono essere trasferiti?

Tutte le schede plug-in installate sulla scheda principale originale devono essere trasferite su quella di ricambio: il modulo processore CPU, il modulo controller servo FSSB, il modulo grafico e tutti i moduli di memoria (SRAM, DRAM, FROM). Se un modulo viene lasciato indietro, la corrispondente funzione CNC sarà assente. Trasferire i moduli con cura — la protezione ESD e la corretta manipolazione sono essenziali.

D2: Dopo aver sostituito la scheda principale e trasferito tutti i moduli plug-in, il CNC mostra tutti i parametri come zero o predefiniti. Cosa è successo?

Se il contenuto della memoria SRAM viene perso, il CNC ritorna ai valori predefiniti dei parametri. Ciò si verifica se la batteria SRAM si è scaricata durante la sostituzione della scheda, se il modulo SRAM è stato manipolato senza alimentazione per troppo tempo, o se una scarica elettrostatica ha danneggiato il modulo SRAM durante il trasferimento. Ripristinare immediatamente il backup dei parametri. Se non esiste un backup, è necessario un ricondizionamento completo.

D3: L'A16B-3200-0421 viene fornita senza schede plug-in. Il CNC può avviarsi senza di esse?

No. La scheda principale da sola non può avviare il CNC — non fornisce alcuna capacità di elaborazione o archiviazione senza i suoi moduli plug-in. Il modulo processore CPU, i moduli di memoria e il modulo FSSB sono tutti necessari affinché avvenga qualsiasi operazione CNC.

D4: Il CNC originale utilizzava un 16i-B. L'A16B-3200-0421 può servire anche una sostituzione 18i-B o 21i-B?

L'A16B-3200-0421 è documentata per tutti e tre: 16i-B, 18i-B e 21i-B. L'hardware ha la stessa struttura del backplane. Le differenze specifiche del sistema sono gestite dalla configurazione del modulo CPU e di memoria plug-in, non dalla scheda principale stessa. Con i moduli plug-in corretti, la scheda serve tutte e tre le serie.

D5: Dove viene reperita l'A16B-3200-0421?

Aziende specializzate in ricambi e riparazioni CNC FANUC dispongono di scorte di scambio e in surplus per questa scheda. I fornitori in grado di testare l'assemblaggio completo della scheda — scheda principale più moduli plug-in — su un banco di prova funzionante 18i-B prima della spedizione offrono la fornitura più affidabile. Richiedere una certificazione di test completo del sistema, ove possibile.
