FANUC A20B-2101-0025 | Scheda di controllo amplificatore servo — Scheda base di azionamento serie A20B-2101

Codice articolo: A20B-2101-0025

Produttore: FANUC Ltd. (Giappone)

Tipo di prodotto: Scheda di controllo amplificatore servo — Scheda base di azionamento

Serie di prodotti: A20B-2101

Controllo dell'azionamento a livello di scheda

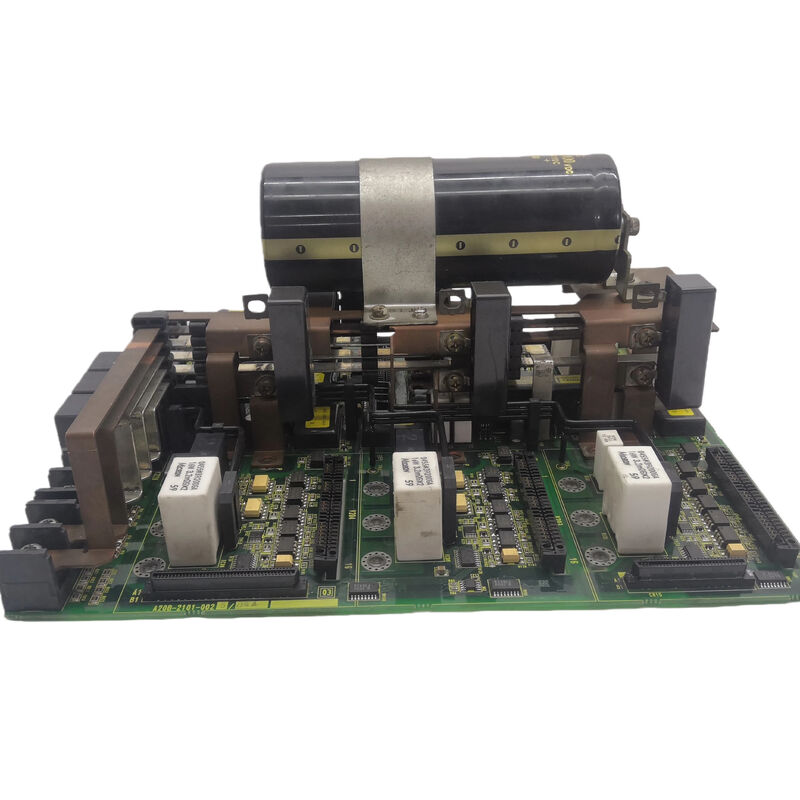

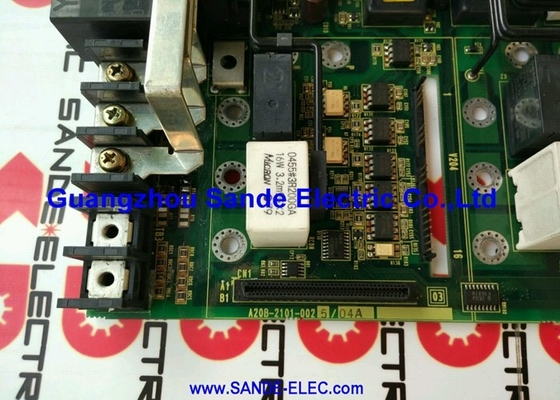

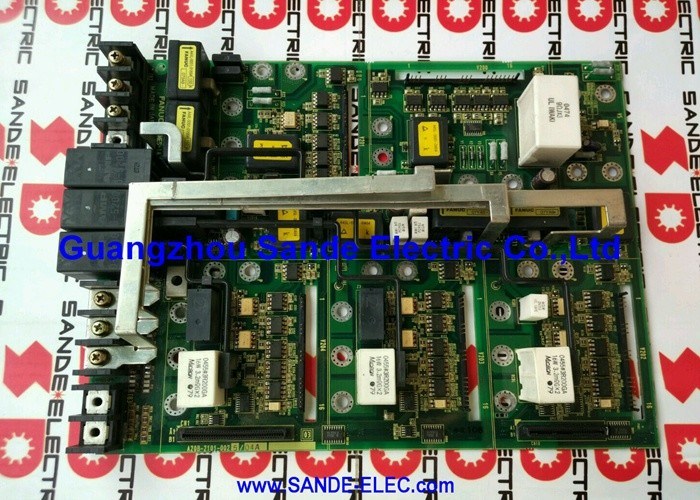

L'A20B-2101-0025 è una scheda di controllo della serie A20B-2101 di FANUC — la famiglia di schede base installate nelle unità di amplificatori servo e mandrino FANUC. In quanto scheda di controllo dell'amplificatore, gestisce le funzioni critiche a livello di segnale: elaborazione dei comandi di velocità e coppia dal CNC, condizionamento dei dati di feedback dell'encoder, esecuzione del loop di regolazione della corrente e generazione degli impulsi di pilotaggio per lo stadio di potenza IGBT.

Questa scheda è distinta dalla scheda di potenza dell'amplificatore (che gestisce la rettifica AC ad alta tensione e la commutazione IGBT). L'A20B-2101-0025 opera a bassa tensione nel dominio del segnale dell'amplificatore. Quando la scheda di controllo si guasta, l'amplificatore non è in grado di regolare la sua uscita — i guasti dell'azionamento compaiono immediatamente all'accensione, o l'asse non risponde ai comandi di movimento nonostante lo stadio di potenza sia completamente operativo.

La serie A20B-2101 include diverse varianti strettamente correlate, che fungono tutte da schede base di controllo per le famiglie di amplificatori FANUC. I numeri adiacenti (0021, 0022, 0025) riflettono differenze incrementali nelle specifiche legate a specifici modelli e generazioni di amplificatori. Confermare il codice articolo esatto dall'etichetta della scheda installata prima di procurarsi una sostituzione.

Separare il controllo dall'alimentazione

Riconoscere che l'A20B-2101-0025 si è guastata — piuttosto che lo stadio di potenza — è un passaggio diagnostico chiave. Se il modulo IGBT misura correttamente (nessun cortocircuito tra coppie di fasi) ma l'amplificatore genera ancora guasti dell'azionamento all'accensione, il guasto è nella scheda di controllo.

La riparazione a livello di componente dell'A20B-2101-0025 è praticabile quando il guasto è localizzato: un optoisolatore del driver di gate danneggiato, un IC logico guasto o un componente di condizionamento del segnale di feedback degradato possono essere sostituiti senza toccare lo stadio di potenza.

Specifiche chiave

FAQ

D1: L'amplificatore mostra l'allarme di azionamento AL-02 (guasto alimentazione di controllo) o AL-09 (guasto asse) all'accensione. È probabile che l'A20B-2101-0025 sia la causa?

Sì. Gli allarmi che compaiono immediatamente all'accensione — prima di qualsiasi comando di esecuzione — che non vengono risolti dalla scheda di controllo che riceve un'alimentazione valida da 24V, indicano tipicamente un guasto della scheda di controllo. Verificare prima l'alimentazione a 24V alla sezione di controllo dell'amplificatore. Se si conferma la presenza di 24V e che rientrano nella tolleranza e l'allarme persiste, l'A20B-2101-0025 si è guastata.

D2: L'A20B-2101-0022 può sostituire l'A20B-2101-0025?

I due sono varianti all'interno della stessa serie di schede di controllo A20B-2101 ma presentano specifiche hardware diverse legate a specifici modelli di amplificatori. La sostituzione senza confermare la compatibilità hardware dell'amplificatore non è raccomandata. Contattare un'azienda specializzata nella riparazione di amplificatori FANUC con entrambi i codici articolo per confermare l'intercambiabilità prima dell'installazione.

D3: Il modulo IGBT è risultato intatto. L'A20B-2101-0025 può essere sostituito senza sostituire l'intera unità amplificatore?

Sì. La scheda di controllo è progettata per essere sostituita separatamente. Con uno stadio di potenza confermato come funzionante, è necessaria solo la sostituzione della scheda di controllo A20B-2101-0025. Questo è economicamente vantaggioso rispetto alla sostituzione dell'intero amplificatore, in particolare per amplificatori con moduli IGBT di grandi dimensioni.

D4: Dopo aver installato una sostituzione A20B-2101-0025, l'asse funziona ma la precisione di posizionamento è diminuita. Cosa dovrebbe essere indagato?

Il degrado della precisione di posizionamento dopo la sostituzione di una scheda di controllo è tipicamente causato da disallineamenti dei parametri dell'interfaccia encoder o da connettori di feedback dell'encoder non correttamente inseriti. Verificare che tutti i cavi dell'encoder siano completamente inseriti nel connettore di feedback dell'amplificatore. Verificare inoltre che il parametro del tipo di motore nel CNC corrisponda al motore installato — un disallineamento modifica la scala del feedback dell'encoder.

D5: Dove viene reperito l'A20B-2101-0025?

Le aziende specializzate nella riparazione di amplificatori FANUC dispongono di scorte di ricambio per le schede di controllo serie A20B-2101. Richiedere la variante specifica 0025 — le varianti adiacenti non dovrebbero essere accettate come sostituti diretti senza conferma di compatibilità. La riparazione a livello di componente della scheda originale è anche una via praticabile quando il guasto è localizzato a un componente identificabile.
