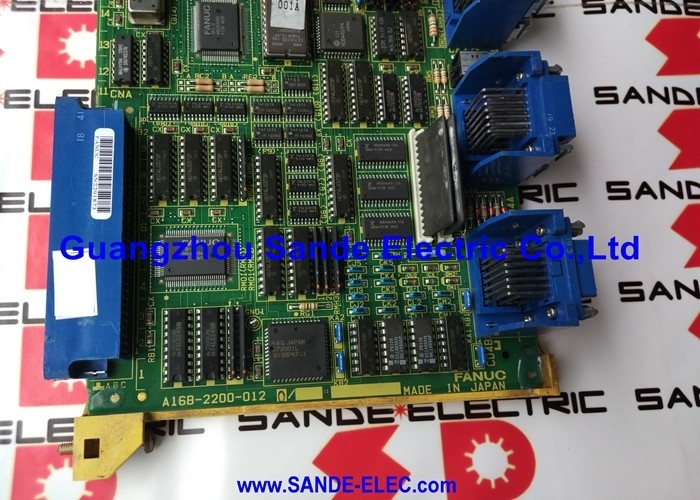

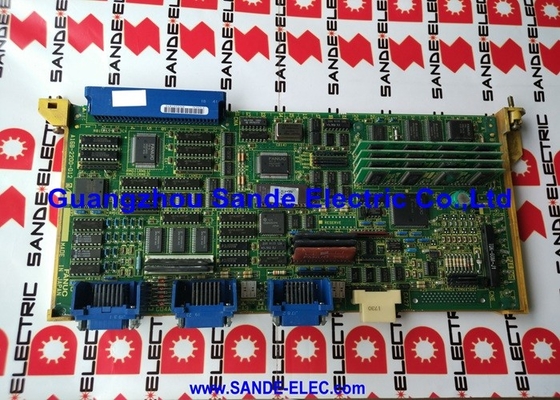

Nuova scheda di circuito Fanuc PCB A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120∙ FANUC Serie 15A Base 0 PCB con risorse condivise 512KB RAM / CRT Output / 15M / 15MA / 15T / 15TA

FANUC serie 15A

La FANUC serie 15-A (15A) è una macchina CNC ad elevate specifiche della generazione FANUC serie 15 progettata per macchine utensili complesse che richiedono un gran numero di assi controllati, un contorno di alta precisione,e funzionalità CNC avanzateLa serie 15A utilizza un'architettura multi-board in cui le diverse funzioni sono distribuite su PCB specializzate collegate a un backplane comune:

Fabbrica base 0:Il PCB centrale di risorse condivise il hub a cui tutte le altre schede fanno riferimento per i comandi di controllo, l'accesso alla memoria e i dati di sistema.Base 0 è la CPU primaria e la scheda di memoria condivisa del rack di controllo della serie 15A.

Dischi di base 1 e base 2:PCB di risorse condivise aggiuntive che estendono la memoria e la capacità di risorse del sistema di controllo per grandi configurazioni.

Dischi per assi:Schede di controllo per assi dedicate (4 assi o 3 assi per scheda) che fanno riferimento alla base 0 per i comandi CNC e generano segnali PWM servo.

Grafica, comunicazioni seriali e schede di opzioni:Dischi funzionali aggiuntivi che riempiono le posizioni restanti del piano posteriore.

La scheda A16B-2200-0120 è la scheda Base 0 la scheda singola più critica nel rack di controllo Serie 15A.

Specificità principali

512KB di RAM Shared Resource Architecture

La RAM di 512 KB dell'A16B-2200-0120 è la memoria di sistema condivisa accessibile da tutte le schede nel rack di controllo della serie 15A tramite il bus backplane.Questo approccio alla memoria condivisa è fondamentale per l'architettura multi-board della serie 15A:

Conservazione comune dei dati:Le tabelle di parametri, i dati del programma CNC e le variabili di sistema condivise risiedono nella RAM

Base 0 come sistema master:Tutte le altre schede nel rack di riferimento Base 0 per i dati di tempistica, sincronizzazione e livello di sistema.

Alarme di parità della RAM il guasto caratteristico:Il sintomo di guasto più comune per l'A16B-2200-0120 è l'allarme "RAM Parity Base 0" il CNC rileva un errore di parità nella RAM di Base 0, indicando dati danneggiati nella memoria condivisa.Questo allarme può derivare da un vero e proprio guasto della cella RAM su A16B-2200-0120, o dal caricamento errato dei parametri dopo una memoria chiara distinguere i due è il primo passo diagnostico.

Scenari di applicazione

RAM Parity Base 0 allarme:Un centro di lavorazione FANUC serie 15MA mostra "RAM Parity Base 0" all'avvio e non può completare l'inizializzazione CNC.si conferma che le celle RAM A16B-2200-0120 hanno fallitoLa sostituzione e il ripristino completo dei dati del sistema riportano la macchina in produzione.

Sostituzione della base 0 per il centro di svolta della serie 15TA:Un centro di tornitura 15TA subisce una sostituzione della scheda Base 0. A16B-2200-0120 è la scheda corretta per la configurazione RAM da 512KB. Tutti i parametri e i programmi vengono ricaricati dal backup dopo il montaggio.

Domande frequenti

D1: Cos'è l'allarme RAM Parity Base 0 e è sempre causato da un A16B-2200-0120 non funzionante?

Non necessariamente. L'allarme di RAM Parity Base 0 indica che il CNC ha rilevato dati danneggiati nella RAM condivisa di Base 0.fallimento autentico della cella RAM su A16B-2200-0120 (che richiede la sostituzione della scheda); caricamento di parametri danneggiati dopo che la memoria è stata sgombrata (risolto ricaricando correttamente tutti i parametri del sistema); o un guasto della batteria di riserva che ha permesso di danneggiare il contenuto della RAM durante lo spegnimento.Diagnosticare in modo sistematico i parametri di ricarica da un backup verificato prima di condannare la scheda.

D2: Qual è la differenza tra A16B-2200-0120 (512KB) e la variante da 256KB (0121, 0129)?

La differenza principale è la capacità della RAM. A16B-2200-0120 fornisce 512KB di RAM di sistema condiviso; varianti come 0121 e 0129 forniscono 256KB.La variante richiesta dipende dalla configurazione specifica del sistema della serie 15A configurazioni con asse superiore o sistemi con maggiore capacità di programmazione CNC possono richiedere la versione 512KB- Confirmare sempre dall'etichetta del numero di parte della scheda installata.

D3: Dopo aver sostituito A16B-2200-0120, quali dati devono essere ricaricati?

Tutti i dati del CNC devono essere ricaricati: parametri, programmi di parti, dati di offset degli utensili e tutti i dati del PMC.L'A16B-2200-0120 non contiene alcuna memoria dati utente persistente oltre la sua RAM (che viene cancellata al momento della sostituzione)Un backup del sistema completo e verificato è essenziale prima di qualsiasi sostituzione della scheda Base 0. Per i sistemi della serie 15A, il backup include tutti i gruppi di parametri (N, P, E, parametri specifici dell'asse),tutti i programmi, e il programma di sequenza PMC.

D4: A16B-2200-0120 può essere inserito in qualsiasi slot del piano posteriore, o è specifico per uno slot?

A16B-2200-0120 si inserisce in posizioni specifiche definite sul piano posteriore principale della serie 15A ‡ porte 6, 10, 11 o 13, a seconda della configurazione specifica del sistema.La posizione del porto del backplane è definita dal progetto del rack di controllo del costruttore della macchina utensile- non installare la base 0 in slot arbitrari consultare la documentazione elettrica della macchina utensile e il manuale di manutenzione FANUC serie 15A applicabile per l'assegnazione corretta delle porte.

D5: L'uscita CRT su A16B-2200-0120 significa che questa scheda guida direttamente il display CNC?

Sì ¢ l'A16B-2200-0120 include un'interfaccia di uscita CRT come parte della sua funzione di "risorsa condivisa".Ciò significa che la stessa scheda fornisce sia le funzioni CPU / memoria condivise che l'uscita di visualizzazione per il monitor CRT da 9 polliciNelle varianti che richiedono una scheda grafica separata (come alcune varianti da 256KB), la funzione di visualizzazione viene gestita esternamente.L'uscita CRT integrata su A16B-2200-0120 lo conferma come il hub completo di risorse condivise per visualizzazione e memoria nella configurazione standard 512KB.
