FANUC A20B-2002-0300 | Encoder Sensore per Motore Mandrino Serie Alpha — Con Staffa di Montaggio / Relè Integrato / Interfaccia Tipo-B

Feedback Velocità Mandrino per il Sistema di Azionamento Serie Alpha

L'A20B-2002-0300 è l'assemblaggio del sensore encoder per motore mandrino per il sistema di azionamento mandrino serie Alpha di FANUC. Si monta sul retro del motore mandrino — tipicamente sotto la ventola di raffreddamento — e genera il segnale di feedback dei giri al minuto del mandrino di cui l'amplificatore mandrino serie Alpha ha bisogno per regolare la velocità sotto carichi di taglio.

Il sensore si collega al terminale JY2 sul modulo amplificatore mandrino serie Alpha tramite l'interfaccia seriale Tipo-B. Questa specifica di interfaccia è specifica per la generazione Alpha — non compatibile con il feedback basato su FSSB delle generazioni di azionamento Alpha i o successive.

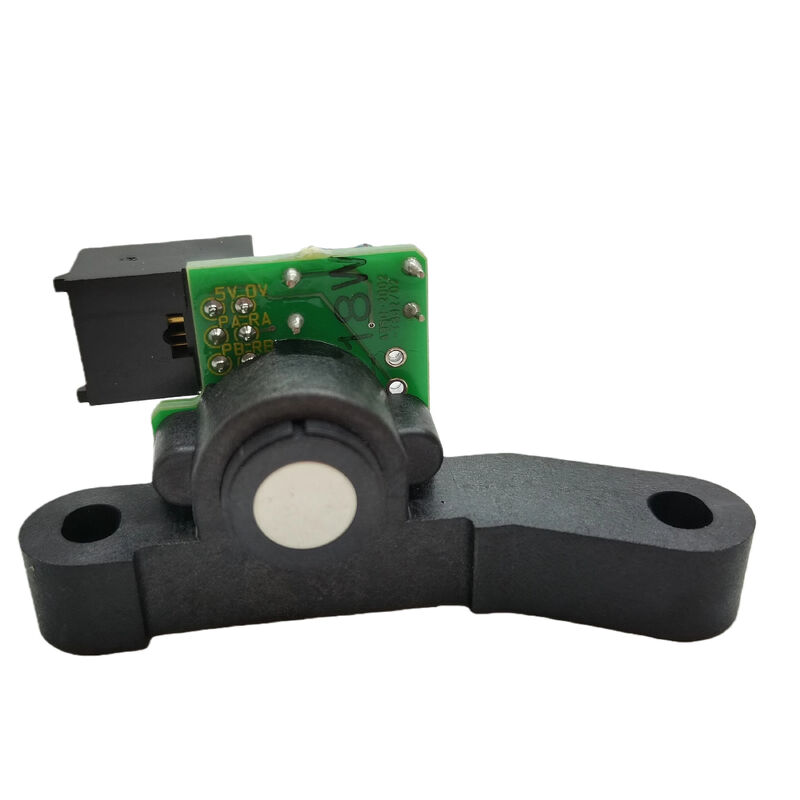

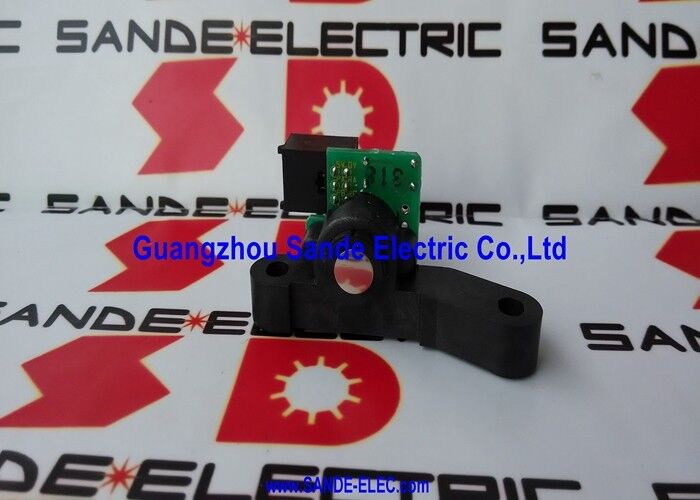

L'assemblaggio viene fornito come unità completa: il PCB con il suo relè integrato montato in una staffa che posiziona il sensore alla corretta distanza dall'anello magnetico del motore mandrino. La staffa determina il traferro tra gli elementi di rilevamento del PCB e il bersaglio rotante. Un traferro errato dopo l'installazione produce segnali di feedback deboli o assenti anche da un PCB funzionante. Verificare la distanza sensore-bersaglio secondo la documentazione di manutenzione del motore mandrino ogni volta che l'assemblaggio viene rimosso e rimontato.

Esistono due revisioni hardware — /01A e /02A. Entrambe svolgono la stessa funzione. Specificare la revisione dall'etichetta dell'unità installata al momento dell'ordine se è richiesta la corrispondenza della revisione.

Specifiche Chiave

Riferimento Sostituzione — A290-0854-V320

L'elenco aftermarket di FANUC indica l'A290-0854-V320 come sostituzione correlata per applicazioni di feedback mandrino in cui è richiesto l'A20B-2002-0300. Prima di sostituire con un riferimento alternativo, confermare che il montaggio meccanico, il tipo di connettore e l'interfaccia del segnale Tipo-B corrispondano alla configurazione dell'amplificatore e del motore installati.

Diagnosi Guasti — Il Relè Integrato

Il relè integrato sull'A20B-2002-0300 fornisce un'uscita di commutazione che l'amplificatore mandrino utilizza per funzioni di rilevamento guasti e conferma della velocità. Se il feedback della velocità del mandrino viene perso o l'uscita del relè è assente, l'amplificatore genera un allarme mandrino. Prima di sostituire il PCB, verificare che la staffa di montaggio non sia spostata dalla sua posizione e ispezionare il connettore JY2 per corrosione, residui di refrigerante o pin piegati. Un guasto del connettore o uno spostamento del montaggio produce sintomi di allarme identici a un PCB guasto.

FAQ

D1: Cosa fa il sensore encoder del mandrino nel sistema di azionamento?

Fornisce il feedback dei giri al minuto del mandrino all'amplificatore mandrino serie Alpha tramite il terminale JY2. L'amplificatore utilizza questo segnale per mantenere la velocità del mandrino comandata sotto carichi di taglio variabili. Senza un segnale di feedback valido, l'amplificatore non può chiudere il suo anello di velocità e genera un allarme mandrino.

D2: La velocità del mandrino appare normale ma i cambi utensile falliscono con un allarme di orientamento. Potrebbe essere causa l'A20B-2002-0300?

Sì. Se il feedback di velocità è presente ma il riferimento del segnale Z (impulso di orientamento una volta per rivoluzione) è assente o intermittente, il mandrino può funzionare alla velocità comandata ma non può orientarsi per il cambio utensile. Controllare la staffa di montaggio per spostamenti — una posizione del sensore spostata indebolisce il segnale Z senza disabilitare completamente il feedback di velocità. Ispezionare il connettore JY2 prima di sostituire il PCB.

D3: Le revisioni /01A e /02A sono intercambiabili?

Entrambe le revisioni svolgono la stessa funzione. Modifiche hardware minori tra le revisioni mantengono la stessa interfaccia elettrica e specifica di montaggio. Nella maggior parte dei casi sono intercambiabili. Confermare dall'etichetta dell'unità installata e specificare la revisione al momento dell'ordine se è richiesta la corrispondenza esatta della revisione.

D4: Dopo aver sostituito l'A20B-2002-0300, l'arresto di orientamento del mandrino si ferma con un angolo leggermente errato. Il nuovo sensore è difettoso?

Dopo la sostituzione del sensore, la posizione di arresto di orientamento richiede tipicamente un ri-azzeramento. Il riferimento angolare del nuovo sensore potrebbe differire leggermente dall'originale. Regolare il parametro di posizione di arresto di orientamento del mandrino nel set di parametri del mandrino del CNC con piccoli incrementi fino a quando l'angolo di arresto non si allinea correttamente.

D5: L'A290-0854-V320 è una sostituzione diretta dell'A20B-2002-0300?

L'A290-0854-V320 è elencato come riferimento di sostituzione nell'aftermarket. Prima di sostituire, confermare che il montaggio meccanico, la geometria della staffa, il tipo di connettore e la compatibilità dell'interfaccia Tipo-B corrispondano al motore specifico e all'amplificatore mandrino serie Alpha installato nella macchina.
