FANUC A20B-2100-0741

Tavola di controllo servo a 2 assi per gli amplificatori SVM2

Descrizione principale

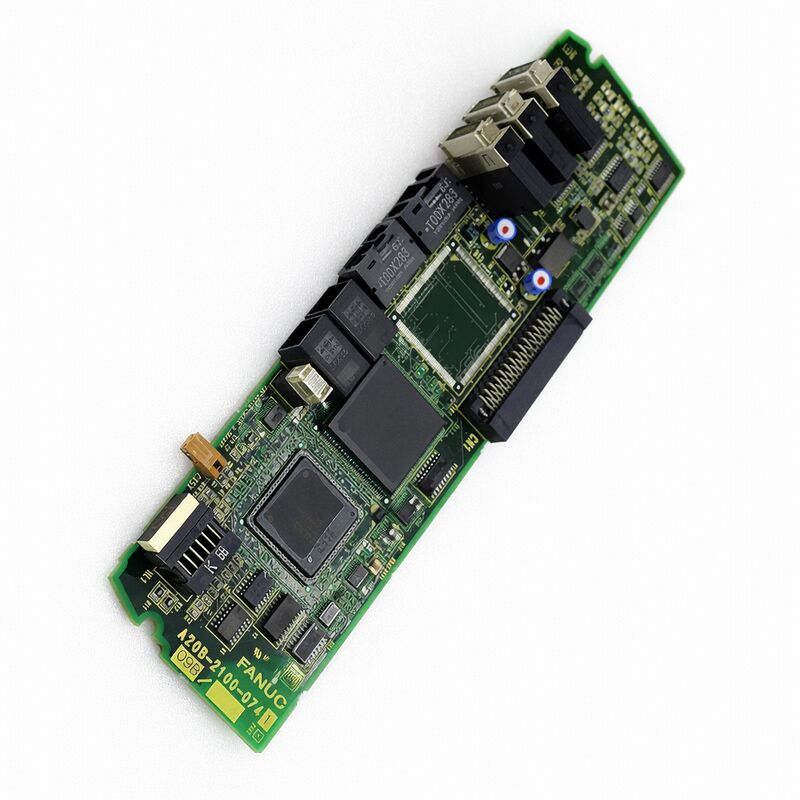

IlFANUC A20B-2100-0741è unpannello di controllo per servoamplificatori Alpha i, specificamente identificato come unpannello di controllo servo a 2 assiperSVM2applicazioni.

È legato alA06B-6114Famiglia di servoamplificatori Alpha i, che lo rende una scheda per lo strato di controllo del servoamplificatore piuttosto che una scheda madre o una scheda di pannello generale.

Questa scheda svolge un ruolo più concentrato di un PCB di sistema CNC generale.

Appartiene al lato di controllo del servoamplificatore, dove il layout dell'amplificatore a due assi, la disposizione dei connettori e la compatibilità della scheda di controllo sono tutti importanti per il corretto lavoro di manutenzione.

Una descrizione delle parti indica specificamente l'uso della scheda Alpha i SVM2 e identifica i connettori laterali comeENC1,ENC2,CXA2A,CXA2B, eCOP10A/COP10B, che rafforza il suo ruolo all'interno dell'assemblaggio dell'amplificatore piuttosto che nel più ampio armadio CNC.

Per le squadre di manutenzione, A20B-2100-0741 è più utile quando un servo amplificatore Alpha i a due assi rimane riparabile e la scheda di controllo giusta è necessaria per ripristinare la configurazione originale dell'amplificatore.

In tale impostazione, l'esatta corrispondenza del numero di parti è più importante di qualsiasi descrizione generica, perché la scheda deve allinearsi con la struttura hardware originale SVM2.

Tabella dei parametri

Applicazioni

IlA20B-2100-0741è più adatto aRiparazione del servoamplificatore alfa i a 2 assi,Ristrutturazione del modulo SVM2, esupporto di manutenzione per macchine che utilizzano hardware amplificatore A06B-6114È particolarmente utile quando vale la pena riparare il servoamplificatore stesso e è necessaria la corretta scheda di controllo per ripristinare la configurazione originaria a due assi.

Si adatta ancheprogrammi di scambio di personale,manutenzione del servo FANUC, escorta di pezzi di ricambio per il servizio di amplificatori Alpha i.

Nei lavori di riparazione pratici, è più rilevante quando il guasto è stato ridotto al lato della scheda di controllo dell'amplificatore piuttosto che al livello di alimentazione, al motore o al cablaggio esterno della macchina.

Domande frequenti

D1: A che cosa serve l'A20B-2100-0741?
È utilizzato comeTavola di controllo alfa i servo a 2 assiperSVM2applicazioni di amplificatori, compresi iA06B-6114Famiglia di amplificatori.

D2: Questo è un modulo servo amplificatore completo?
No, e' il...pannello di controllo all'interno del servoamplificatoreQuesta distinzione è importante perché la scheda è solo una parte dell'hardware completo del servo drive.

D3: Perché è importante la designazione a due assi?
Perché la tavola è destinata aDisposizione dell'amplificatore a due assiNel lavoro di manutenzione, il numero di assi influisce sulla compatibilità, sull'uso dei connettori e sulla configurazione dell'amplificatore, quindi non deve essere trattato come una scheda Alpha i universale.

D4: Cosa devono verificare i tecnici prima di sostituirlo?
Dovrebbero confermare il numero di componente, verificare il modello dell'amplificatore, ispezionare l'area del connettore e assicurarsi che il guasto non provenga dalla sezione di alimentazione, dal percorso di feedback o dal cablaggio servo esterno.

Una sostituzione a livello di scheda ha più senso dopo che l'assemblaggio dell'amplificatore è stato diagnosticato nel suo insieme.

D5: Perché la corrispondenza esatta delle parti è fondamentale per questa scheda?
Questa tavola è legata a una specificaAlfa i SVM2 a due assiLe schede che sembrano simili possono comunque appartenere a diversi conti di assi o famiglie di amplificatori, in modo da abbinareA20B-2100-0741E' esattamente l'approccio di riparazione piu' sicuro.
