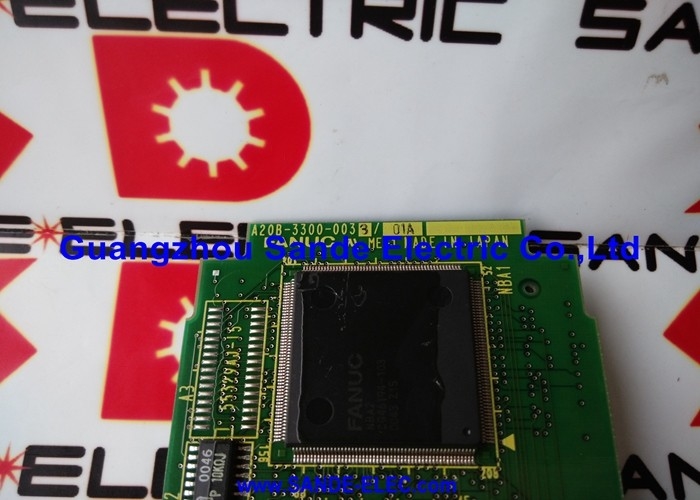

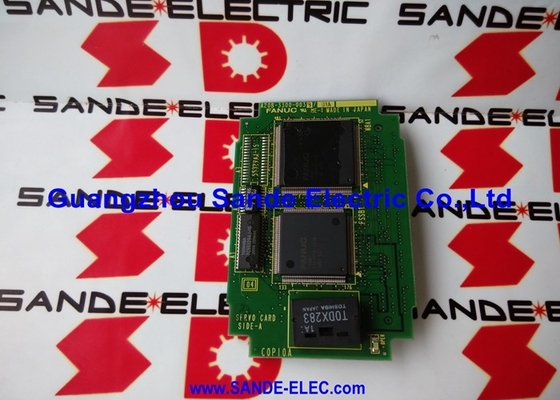

FANUC Axis card A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033| Scheda servo controller FANUC FSSB a 2 canali: interfaccia in fibra ottica 16i/18i/21i/FSSB/modulo plug-in

FSSB: perché la servocomunicazione in fibra ottica è importante

La comunicazione servo nei moderni sistemi CNC FANUC viaggia su fibra ottica. Il motivo è il rumore elettrico. Un armadio del servoazionamento contiene:

• Commutazione della corrente del motore ad alta corrente e ad alta frequenza
• Grandi banchi di condensatori caricati a 300–600 V CC
• Transistor IGBT a commutazione rapida che generano emissioni elettromagnetiche su un ampio spettro di frequenze

In questo ambiente, un cavo in rame che trasporta i segnali di comando di posizione è vulnerabile. Qualsiasi accoppiamento di rumore sul filo del servocomando aggiunge rumore al comando di posizione, producendo errore di inseguimento, ondulazione di velocità e finitura superficiale ridotta sul pezzo lavorato.

La trasmissione in fibra ottica è completamente immune alle interferenze elettromagnetiche. Il collegamento in fibra ottica FSSB trasporta gli stessi comandi di posizione e dati di feedback dell'encoder di un'alternativa al cavo in rame, ma il segnale luminoso non può essere accoppiato da o verso campi elettromagnetici. L'A20B-3300-0033 genera i segnali di trasmissione ottica FSSB ed elabora i segnali di feedback ottico di ritorno, portando questa immunità al rumore direttamente nella comunicazione servo per i due assi controllati.

Specifiche chiave

Capacità a 2 canali: adatta alla macchina

L'A20B-3300-0033 fornisce esattamente 2 canali FSSB da un'unica scheda plug-in. La sua capacità corrisponde direttamente alle configurazioni più comuni:

Centro di tornitura a 2 assi (X e Z):Un A20B-3300-0033 controlla entrambi gli assi. L'interfaccia servo completa di un semplice tornio CNC si adatta a questa singola scheda.

2 assi di un sistema più grande:Per un centro di lavoro a 4 assi, un A20B-3300-0033 gestisce i primi due assi (tipicamente X e Y) mentre una seconda scheda gestisce Z e il quarto asse. Ciascuna carta opera in modo indipendente sul proprio canale FSSB.

Primi 2 assi di un CNC a 5 assi:Il primo A20B-3300-0033 copre gli assi 1 e 2; le carte aggiuntive si estendono agli altri assi secondo necessità.

L'architettura plug-in semplifica l'espansione del numero di assi: aggiungi una scheda e il CNC ottiene altri due canali servo FSSB sulla stessa scheda principale.

Scenari applicativi

Allarme comunicazione FSSB su entrambi gli assi controllati:Un centro di tornitura FANUC 18i genera allarmi di comunicazione FSSB su entrambi gli assi X e Z contemporaneamente. Sia i servoazionamenti che i motori vengono testati correttamente in modo indipendente. La scheda servo A20B-3300-0033 viene identificata come difettosa. La sostituzione ripristina la comunicazione FSSB su entrambi gli assi.

Espansione del sistema:Un CNC 21i a 2 assi viene riconfigurato per il funzionamento a 4 assi. Un secondo A20B-3300-0033 è installato sulla scheda principale insieme alla scheda esistente, fornendo i due canali FSSB aggiuntivi necessari per la nuova configurazione dell'asse.

Domande frequenti

D1: L'A20B-3300-0033 può essere collegato a servoazionamenti diversi dagli amplificatori di tipo Alpha-i FSSB?

L'A20B-3300-0033 utilizza il protocollo in fibra ottica FSSB di FANUC, compatibile con i servoamplificatori FANUC Alpha-i e Beta-i dotati di porte di ingresso FSSB. Gli amplificatori della serie Alpha più vecchi che utilizzano interfacce seriali di tipo A o di tipo B non sono compatibili con FSSB e non possono connettersi all'A20B-3300-0033. Confermare il tipo di interfaccia dei servoazionamenti prima di installare questa scheda.

D2: Come viene assegnato l'indirizzo del nodo FSSB a ciascun servoamplificatore sul collegamento a margherita?

L'assegnazione dell'indirizzo FSSB è definita dall'ordine fisico degli amplificatori sulla catena in fibra ottica combinato con le impostazioni dei parametri CNC. Il primo amplificatore della catena assume tipicamente l'indirizzo più basso; gli amplificatori successivi assumono indirizzi più alti in sequenza. I parametri di configurazione FSSB nel CNC (schermata di impostazione FSSB) definiscono il numero di amplificatori e le relative assegnazioni degli assi. Dopo aver installato un A20B-3300-0033 sostitutivo, i parametri FSSB esistenti rimangono nella SRAM del CNC e dovrebbero ristabilire automaticamente la comunicazione all'accensione.

D3: Un sistema con due schede A20B-3300-0033 (4 assi) può funzionare se una scheda si guasta?

Quando un A20B-3300-0033 si guasta, solo i due assi sul canale FSSB di quella scheda generano allarmi. L'altra carta e i suoi due assi continuano a funzionare normalmente. A seconda della configurazione del CNC, la macchina potrebbe essere in grado di eseguire operazioni limitate utilizzando gli assi di lavoro rimanenti durante la sostituzione della scheda guasta. Questo funzionamento parziale dipende dal fatto che la scala PMC consenta l'esecuzione del ciclo macchina con alcuni assi inibiti.

Q4: Il cavo in fibra ottica richiede una gestione o una manutenzione speciale?

I cavi in ​​fibra FSSB devono essere protetti da curve strette, percorsi a raggio stretto e danni meccanici. Il raggio di curvatura minimo per il tipo di cavo applicabile è specificato nel manuale di collegamento FANUC. Le superfici terminali del connettore devono essere mantenute pulite: la contaminazione sulle superfici del connettore ottico attenua il segnale luminoso, causando potenzialmente errori di comunicazione FSSB intermittenti. Quando si verifica un errore di comunicazione FSSB, controllare le condizioni del cavo in fibra e del connettore insieme alla scheda A20B-3300-0033.

D5: A20B-3300-0033 è specifico per i CNC della i-generazione o può essere utilizzato con i sistemi 0i-D o 30i?

A20B-3300-0033 è confermato per le serie FANUC 16i, 18i e 21i (modello A e B). Diverse generazioni di CNC utilizzano diverse varianti di schede servo: le piattaforme 0i-D e 30i utilizzano hardware della scheda principale diverso e richiedono le proprie schede servo specifiche. La A20B-3300-0033 è la scheda corretta per la generazione 16i/18i/21i e non è intercambiabile con le schede servo 0i-D o 30i.
