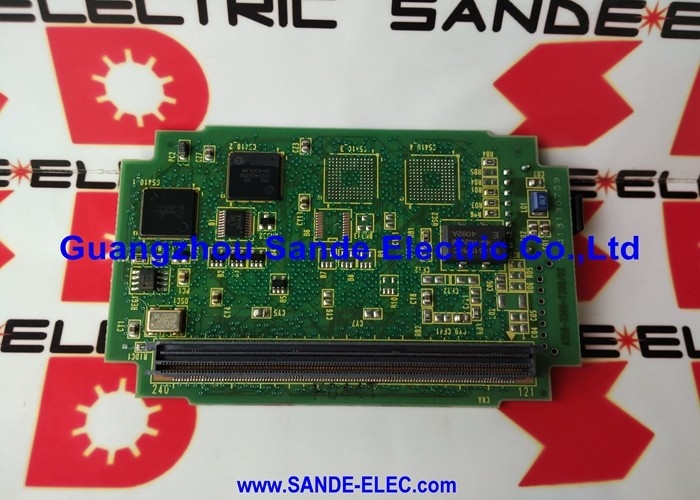

FANUC PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 ∙ Modulo servo a 4 assi della serie i-B ∙ FSSB Plug-In PCB per serie 16i / 18i / 21i Modello B

Numero della parte:A20B-3300-0392

Produttore:FANUC Ltd. (Giappone)

Tipo di prodotto:Modulo servomodulo della serie i-B a 4 assi ¢ PCB plug-in

Servocontrollo a quattro assi su una scheda

L'A20B-3300-0392 è il servomodulo FSSB a 4 assi di FANUC per la serie i-B CNC.o 21i Modello B scheda principale e estende la capacità di controllo servo del CNC a quattro assi attraverso un singolo canale FSSB in fibra otticaOgni asse gestito dal modulo riceve i comandi di posizione e velocità dal CNC, elabora il feedback dell'encoder tramite il bus FSSB e restituisce dati di posizione in tempo reale per il controllo servo a circuito chiuso.

La designazione "i-B" identifica questo modulo come componente della generazione Modello B, la seconda generazione hardware della piattaforma FANUC i Series, che ha sostituito le schede originali Modello A.L'architettura del Modello B utilizza un formato plug-in ad alta densità che integra il controllo servo, interfaccia FSSB e elaborazione del segnale in una scheda compatta che viene montata accanto al processore CPU, al controller grafico e ai moduli di memoria (SRAM, DRAM, FROM) sull'assemblaggio della scheda principale.

In un tipico comando 16i/18i/21i Modello B, l'A20B-3300-0392 è uno di diversi moduli plug-in che insieme costituiscono l'unità di controllo CNC completa.Il suo canale FSSB si collega alla catena servo amplificatore tramite cavo a fibra ottica al connettore ottico della scheda.

Contesto della serie A20B-3300

La serie A20B-3300 comprende i moduli plug-in FANUC per i controller CNC e robot della serie i. All'interno di questa famiglia:

• Varianti a 4 assi(comprese le macchine A20B-3300-0392) per servire fino a 4 assi controllati su una singola catena FSSB
• Varianti a 6 assiservire configurazioni a 5 o 6 assi
• Varianti a 8 assifornire il più alto numero di assi su un singolo modulo

Tutti i moduli della serie A20B-3300 condividono lo stesso fattore di forma plug-in per la scheda principale del modello B. Non sono intercambiabili tra le configurazioni di conteggio degli assi.

Specificità principali

Domande frequenti

D1: Il CNC mostra l'allarme servo 360 o 361 sugli assi gestiti da questo modulo.

Gli allarmi 360/361 sono difetti di comunicazione FSSB.Quindi ispezionare il cavo in fibra ottica FSSB dal connettore ottico del modulo al primo servo amplificatore della catenaUn'estremità di fibra danneggiata o contaminata interrompe la comunicazione su tutti gli assi della catena contemporaneamente.

D2: L'A20B-3300-0392 sostituisce i servomoduli precedenti del modello A nello stesso CNC?

No. I sistemi CNC Modello A e Modello B utilizzano architetture di schede principali fisicamente diverse. Le schede Modello A utilizzano un formato plug-in diverso.Il modello A20B-3300-0392 è specifico per le schede principali del modello B (serie i-B)Confirmi che il CNC sia una variante del modello B prima di ordinare.

D3: La scheda è stata rimossa per ispezione. Deve essere riavviata dopo l'installazione?

L'A20B-3300-0392 non memorizza parametri CNC. Tutti i parametri dell'asse risiedono nella FROM / SRAM del CNC. Dopo la reinstallazione, il CNC legge i suoi parametri normalmente al riavvio.Non è richiesta alcuna fase di riavvio.

D4: Una macchina a 6 assi utilizza il modulo A20B-3300-0392 (modulo a 4 assi).

Su una macchina a 6 assi, un secondo servomodulo “un'altra scheda a 4 assi o un modulo a 2 assi “ è montato per gestire gli assi rimanenti.Due moduli possono essere installati sulla stessa scheda principale del modello B nei rispettivi slotOgnuno ha la propria catena di fibra ottica FSSB connessa ai servoamplificatori per gli assi assegnati.

D5: Da dove proviene un sostituto A20B-3300-0392?

Il mercato dei prodotti di ricambio FANUC detiene scorte di scambio per i moduli della serie A20B-3300.le società con impianti di prova a sistema completo possono verificare la funzione del modulo su una piattaforma 16i/18i/21i prima della spedizione;.
