| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | C98043-A7014-L2 |
Numero della parte:C98043-A7014-L2
Produttore:Siemens AG (Germania)
Tipo di prodotto:Controllo dell'eccitazione del motore a corrente continua (eccitazione della velocità a corrente continua)
Famiglia di prodotti:Serie di azionamenti SIMOREG DC
Funzione:Fornitore di tensione di corrente continua controllata per avvolgimento del campo del motore a corrente continua eccitato separatamente
Stato di produzione:Interrotto dal fabbricante
Paese di origine:Germania

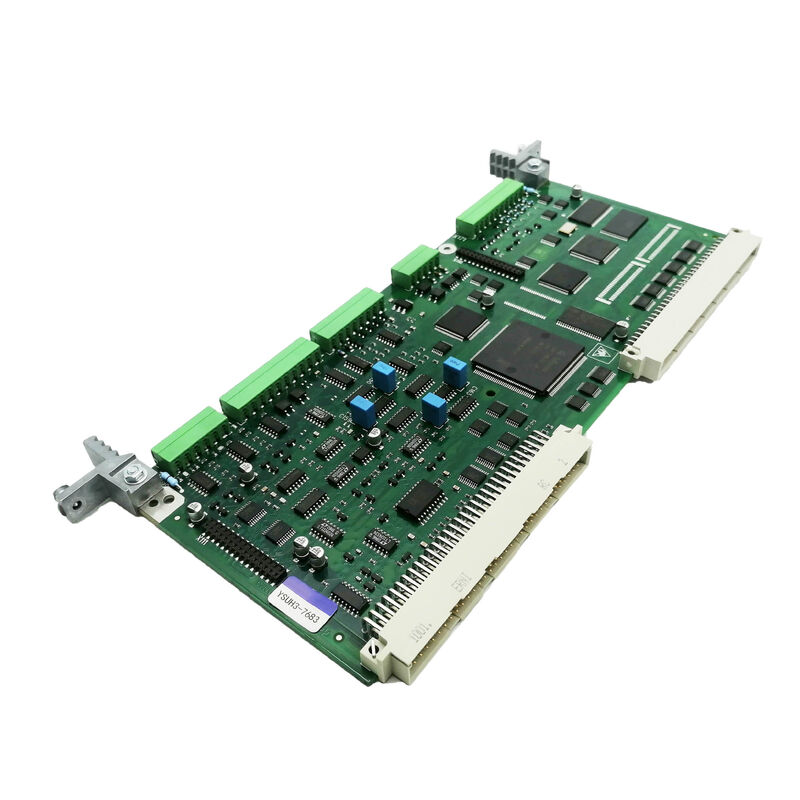

Il C98043-A7014-L2 è la scheda di alimentazione (eccitazione) del campo a corrente continua per i sistemi di azionamento a corrente continua Siemens SIMOREG. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.
senza una scheda di alimentazione di campo che funzioni correttamente, un motore a corrente continua eccitato separatamente non può essere alimentato indipendentemente dalla condizione dell'alimentazione dell'armatura,e l' azionamento si sbaglia sulla perdita di campo prima di tentare qualsiasi operazione armatura.
La serie A7014 di schede di alimentazione sul campo occupa una posizione specifica nella famiglia di schede SIMOREG C98043.
La serie C98043 serve le configurazioni di convertitori SIMOREG con potenza più ampia, dove le correnti dell'armatura sono sostanziali e la scheda di alimentazione di campo è progettata di conseguenza.
Il suffisso L2 nella designazione A7014 identifica questa specifica generazione di progettazione, incorporando le selezioni dei componenti e i perfezionamenti dei circuiti appropriati a questa fase di produzione.
Il controllo della velocità del motore a corrente continua opera su due variabili distinte: corrente di armatura, che controlla la coppia, e corrente di campo, che controlla il flusso.la corrente di campo è mantenuta al suo valore nominale e la velocità è controllata tramite la tensione dell'armatura.
Al di sopra della velocità di base, nell'intervallo di indebolimento del campo, la corrente di campo viene progressivamente ridotta per consentire velocità di rotazione più elevate a coppia massima ridotta.
Il C98043-A7014-L2 è la scheda che esegue entrambe le modalità di controllo del campo: mantenere il campo completo a velocità base e al di sotto di essa ed eseguire la riduzione controllata del campo al di sopra della velocità base.
| Parametro | Valore |
|---|---|
| Numero della parte | C98043-A7014-L2 |
| Produttore | Siemens AG |
| Tipo di prodotto | Controllo di alimentazione (DC Speed Excitation) |
| Famiglia di prodotti | Azionamenti a corrente continua SIMOREG |
| Funzione | Fornitore di corrente continua controllato per avvolgimento del campo motore |
| Controllo | Regolazione della corrente di campo + indebolimento del campo |
| Stato della produzione | Interrotto |
| Paese di origine | Germania |
Il motore CC a eccitazione separata ha due avvolgimenti elettricamente indipendenti: l'avvolgimento dell'armatura nella parte rotante e l'avvolgimento del campo nel telaio stazionario.
L'avvolgimento del campo è relativamente a bassa corrente ma ad alta induttanza. Può richiedere diversi secondi perché la corrente del campo si stabilisca completamente dopo che l'alimentazione è accesa.a causa della costante di tempo del circuito di campo.
Il C98043-A7014-L2 contiene il ponte tiristorico che converte l'alimentazione CA in un'uscita DC controllata per l'avvolgimento del campo, insieme all'elettronica di controllo che regola questa uscita.
Il circuito di corrente di campo si chiude attraverso un trasformatore di corrente o uno shunt che misura la corrente di campo effettiva e trasmette questa misurazione al regolatore della scheda.Il regolatore regola l'angolo di accensione del tiristor per mantenere la corrente di campo comandata con precisione.
Questo controllo a circuito chiuso della corrente di campo è ciò che rende possibile un indebolimento accurato del campo.
Il C98043-A7014-L2 riduce la corrente di campo per corrispondere a questo punto di impostazione, consentendo al motore di accelerare ulteriormente.
Il tempo di risposta della scheda e la precisione di regolazione influenzano direttamente la transitobilità dell'azionamento attraverso il punto di velocità di base e la sua stretta conformità ai profili di indebolimento del campo.
La funzione più critica per la sicurezza della scheda di alimentazione di campo è il rilevamento delle perdite di campo.una falla di avvolgimento del campo, o un guasto dell'alimentazione del campo, il motore perde il suo flusso magnetico.
Un motore senza flusso collegato a un alimentatore di armatura attiva può accelerare senza un controllo efficace della corrente, raggiungendo potenzialmente velocità pericolose.
Il C98043-A7014-L2 monitora continuamente la corrente del campo.
Una perdita di campo rilevata innesca un viaggio immediato dell'armatura attraverso la catena di protezione dell'unità, rimuovendo l'alimentazione dell'armatura prima che si possa sviluppare una condizione di fuga.
Questa protezione risponde più velocemente di qualsiasi ciclo software ̇ è implementata come monitoraggio hardware che agisce indipendentemente dal processore di controllo principale.
Il C98043-A7014-L2 è stato interrotto da Siemens e non è più disponibile attraverso i canali attivi di Siemens.Il mercato dei prodotti di ricambio aziende specializzate nella riparazione di azionamenti a corrente continua che possiedono schede di ricambio testate è la principale fonte di approvvigionamento.
Le schede sono in genere fornite in condizioni rinnovate e testate con garanzia.poiché le serie L2 e L1 possono differire nella configurazione del circuito.
Q1: L'azionamento SIMOREG mostra un guasto F036 (sopra grande deviazione del regolatore di corrente di campo) immediatamente all'avvio.Potrebbe essere il C98043-A7014-L2 la fonte del guasto?
Con un avvolgimento di campo confermato, F036 all'avvio indica l'alimentazione di campo o il suo circuito di misurazione.Controllare la tensione di alimentazione CA ai terminali di ingresso del C98043-A7014-L2 e confermare eventuali fusibili di campo sono intatti.
Se l'alimentazione e i fusibili sono buoni, controllare il segnale di misurazione della corrente di campo all'uscita della scheda ̇ un percorso di misurazione aperto o difettoso produce una lettura del valore effettivo pari a zero,che il regolatore interpreta come deviazione massima.
Se la misurazione è corretta, il ponte tiristor dell'A7014-L2 potrebbe avere un dispositivo difettoso che produce corrente di campo insufficiente o zero.
D2: La C98043-A7014-L2 è descritta come una "tabella di eccitazione a velocità di corrente continua". Cosa significa "eccitazione a velocità di corrente continua" in questo contesto?
"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.
Il controllo della velocità di un motore a corrente continua dipende sia dalla corrente dell'armatura (torque) che dalla corrente del campo (flux/velocità).
La scheda di alimentazione del campo la scheda di "eccitazione di velocità" partecipa direttamente al controllo della velocità gestendo la corrente del campo, in particolare nell'intervallo di indebolimento del campo superiore alla velocità di base.
D3: Il C98043-A7014-L2 può essere sostituito con il C98043-A7004-L2 (la scheda di alimentazione di campo per le unità standard 6RA70)?
No mentre la serie A7014 serve configurazioni di convertitori SIMOREG più grandi.
Essi differiscono per potenza di corrente, design del circuito e fattore di forma fisica.
L'installazione di un A7004 con rating inferiore in una posizione A7014 comporterebbe una capacità di corrente di campo ridotta e un potenziale danno alla scheda.
D4: Dopo aver sostituito il C98043-A7014-L2, la corrente del campo è presente ma mostra una risposta oscillatoria lenta durante i cambiamenti di velocità.
La risposta di corrente di campo oscillatorio indica una discrepanza tra i guadagni del regolatore di corrente di campo nel CUD1 e le caratteristiche di induttanza/resistenza del circuito di campo del motore.La costante di tempo del circuito di campo dei grandi motori a corrente continua può essere di diversi secondi.
Se i guadagni del regolatore non sono stati riinseriti o verificati rispetto ai dati di messa in servizio originali dopo la sostituzione della scheda, potrebbero non corrispondere al motore.Accedere ai parametri del regolatore di campo nel CUD1 e confermare che corrispondono ai valori originali o alle specifiche di avvolgimento del campo del motore.
Una sequenza di sintonizzazione automatica (se la versione del firmware lo supporta) ricalcolerà i guadagni.
Q5: L'azionamento è in una laminazione continua in cui la scheda di alimentazione deve avere la massima affidabilità.C'è un moderno prodotto successore che potrebbe migliorare l'affidabilità rispetto al C98043-A7014-L2 interrotto?
Per gli impianti che desiderano sottoporsi a una modernizzazione dell'azionamento, il SINAMICS DCM (DC Master) è l'attuale piattaforma di Siemens per il controllo delle velocità dei motori a corrente continua ad alte prestazioni.Il SINAMICS DCM integra l'alimentazione di campo come funzione interna non esiste una scheda di alimentazione di campo separata da mantenere.
Per i siti in cui è preferibile mantenere l'hardware SIMOREG esistente,la sostituzione preventiva della scheda di alimentazione di campo durante uno spegnimento pianificato prima di un guasto in servizio è la migliore strategia di affidabilità, utilizzando come riserva un C98043-A7014-L2 certificato.
