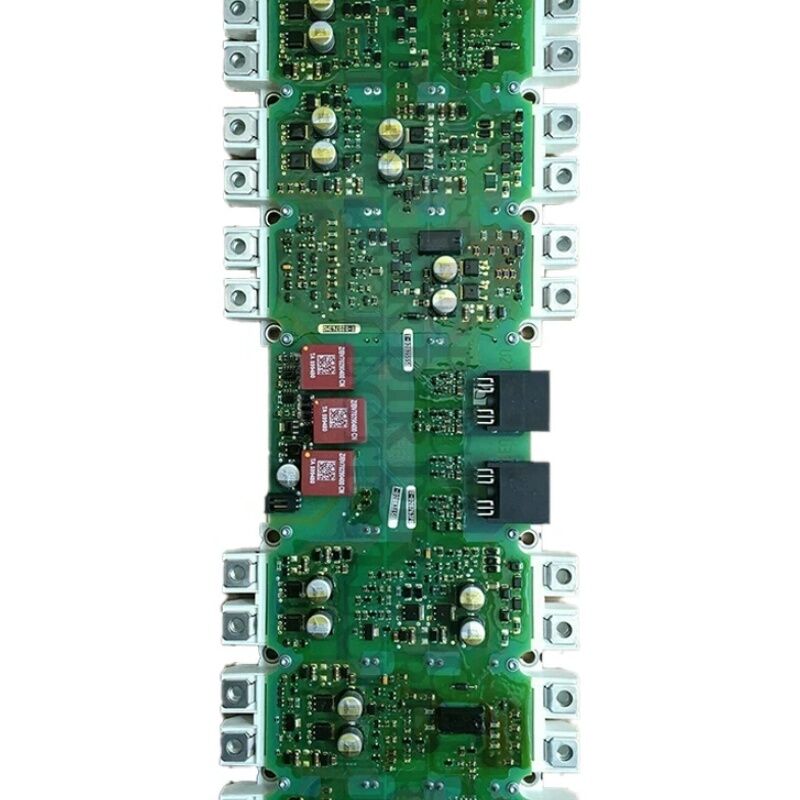

SIEMENS 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714560 A5EOO71456O

Siemens A5E00714560 | Scheda di potenza SINAMICS IGD2/R4 — Riparazione Power Block per sezione inverter di azionamento CA chassis

Codice articolo: A5E00714560

Riferimento GWE: GWE:A5E00714560

Produttore: Siemens AG — Gerätewerk Erlangen, Germania

Panoramica

L'A5E00714560 è il primo membro della serie A5E00714560 — la famiglia di power block SINAMICS IGD2/R4. Abbina il gate driver IGBT di seconda generazione (IGD2) a un modulo IGBT abbinato nel fattore di forma R4 e funge da gruppo di riparazione per la sezione di potenza dell'inverter per gli azionamenti chassis SINAMICS G120, G120C e G150.

La serie va da A5E00714560 ad A5E00714563, ognuno dei quali copre una specifica combinazione di tensione e corrente all'interno della gamma di azionamenti chassis SINAMICS. Essendo il membro base, l'A5E00714560 è elencato accanto al suo successore diretto A5E36717797 nella documentazione di riferimento incrociato dei pezzi di ricambio Siemens. Quando l'A5E00714560 non è disponibile, l'A5E36717797 è il sostituto designato — stessa funzione, hardware del gate driver aggiornato.

La scheda IGD2 gestisce tre funzioni simultanee: convertire i comandi PWM dell'unità di controllo in impulsi di gate IGBT, condizionare le misurazioni della corrente di fase del motore per l'algoritmo di controllo vettoriale e implementare la protezione hardware contro la desaturazione che risponde in microsecondi per sopprimere eventi di commutazione difettosi.

Specifiche chiave

Contesto della famiglia di schede serie A5E00714560 —

Le schede della serie A5E00714560 sono tutti gruppi IGD2/R4 che condividono lo stesso fattore di forma fisico R4 e la stessa architettura del gate driver IGD2. Ogni codice articolo si riferisce a una specifica potenza nominale all'interno della linea di azionamenti chassis SINAMICS. I numeri consecutivi della serie — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — coprono diverse combinazioni di tensione e corrente. Non sono intercambiabili; confermare sempre il numero A5E specifico dall'etichetta della scheda installata prima di ordinare.

Il gate driver IGD2 comunica con l'unità di controllo SINAMICS tramite collegamenti in fibra ottica, fornendo isolamento galvanico tra la sezione di potenza ad alta tensione e l'elettronica di controllo a bassa tensione. Questo isolamento protegge la CU dai transitori di commutazione del bus DC e consente un accesso diagnostico sicuro alle funzioni di controllo dell'azionamento mentre la sezione di potenza è in funzione.

Nota sull'interfaccia termica e sull'installazione

Come tutti i gruppi di power block IGD2/R4, l'A5E00714560 deve essere installato sul dissipatore di calore dell'azionamento con un materiale di interfaccia termica (TIM) corretto tra la piastra di base del modulo IGBT e la superficie del dissipatore di calore. Omettere il TIM aumenta la resistenza termica all'accoppiamento IGBT-dissipatore di calore e causa guasti prematuri di sovratemperatura anche quando il dissipatore di calore stesso rimane freddo. Applicare il TIM secondo la procedura specificata da Siemens prima di fissare il gruppo.

FAQ

D1: L'azionamento mostra F30021 o F30022 senza motore collegato. Potrebbe essere difettoso l'A5E00714560?

Sì. F30021 (sovracorrente) e F30022 (guasto a terra) senza motore collegato possono entrambi derivare da un circuito di misurazione della corrente difettoso sulla scheda IGD2 — i sensori della scheda producono una lettura di corrente apparente anche senza carico. Verificare controllando se i display della corrente di fase dell'azionamento mostrano un valore non nullo a fermo. Una lettura non nulla conferma un guasto del circuito di misurazione sull'A5E00714560.

D2: Il successore A5E36717797 è disponibile. Può sostituire direttamente l'A5E00714560?

L'A5E36717797 è il successore designato da Siemens per le stesse applicazioni di azionamento. Il montaggio fisico, i collegamenti del bus DC e le interfacce in fibra ottica sono compatibili. Confermare che la versione del firmware dell'azionamento supporti l'identificazione elettronica della scheda IGD2 di nuova generazione prima dell'installazione — le unità SINAMICS di prima produzione richiedono occasionalmente un aggiornamento del firmware.

D3: Il modulo IGBT dovrebbe essere testato separatamente prima di installare un A5E00714560 sostitutivo?

Se l'A5E00714560 originale è guasto a causa di un guasto dell'IGBT, la causa dovrebbe essere indagata prima di installare un sostituto. Testare il circuito di precarica del bus DC, eventuali condensatori snubber e l'ingresso CA per condizioni transitorie che potrebbero aver stressato il modulo IGBT originale. L'installazione di un nuovo gruppo senza affrontare la causa principale rischia un guasto ripetuto.

D4: L'A5E00714560 è disponibile sul mercato secondario ma senza documentazione GWE. È una preoccupazione?

Le schede con marchio GWE dall'impianto Siemens di Erlangen indicano combinazioni di gate driver e IGBT assemblate in fabbrica e abbinate. Le schede aftermarket senza documentazione GWE potrebbero essere unità ricondizionate o assemblaggi di terze parti. Richiedere un certificato di test funzionale dal fornitore che confermi che tutti i canali di gate e i circuiti di misurazione della corrente sono stati verificati prima dell'installazione.

D5: Dopo aver installato l'A5E00714560, l'azionamento funziona ma mostra A30031 (allarme sovratemperatura) entro 10 minuti a pieno carico. Il dissipatore di calore è freddo al tatto. Qual è la causa?

A30031 poco dopo l'installazione con un dissipatore di calore freddo significa quasi sempre che il materiale di interfaccia termica tra il modulo IGBT e il dissipatore di calore era mancante o applicato in modo errato. Rimuovere il gruppo, pulire entrambe le superfici, applicare TIM fresco secondo la procedura specificata e reinstallare.
