| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | 6SX7010-0FF05 6SE7090-0XX84-0FF5 |

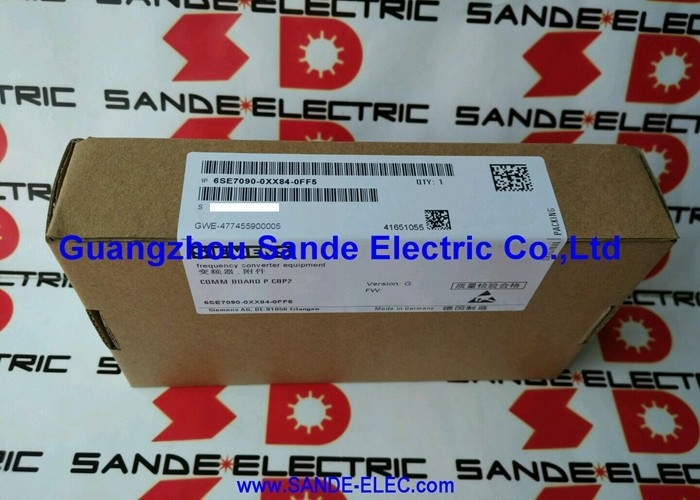

Numero della parte:6SE7090-0XX84-0FF5
Alterna / Ref interno:A5E00364662
Riferimento del kit:6SX7010-0FF05
Produttore:Siemens AG (Germania)
Tipo di prodotto:CBP2
Il 6SE7090-0XX84-0FF5 è il modulo di comunicazione CBP2 PROFIBUS per la serie di azionamenti Siemens SIMOVERT MASTERDRIVES Motion Control (MC).
Inserting this board into an available electronics box slot transforms a standalone MC drive into a PROFIBUS DP slave node — instantly visible to any PROFIBUS DP master on the same network and ready to receive speed setpoints, comandi di coppia e parole di controllo restituendo al master i valori e lo stato effettivi in ogni ciclo di scansione.
L'automazione industriale su larga scala dipende da questi scambi precisi e ripetibili.
Il PLC centrale di una linea di imballaggio deve sapere se ogni azionamento ha raggiunto la velocità prescritta prima di attivare il passo successivo.
Il controllo della tensione di una bobina deve aggiornare i parametri di velocità di ogni motore molte volte al secondo. PROFIBUS DP handles these exchanges with the determinism and speed that general-purpose serial protocols cannot guarantee — and the 6SE7090-0XX84-0FF5 is what brings that capability into the SIMOVERT MASTERDRIVES MC platform.
Questo modulo è specificamente configurato per la variante Motion Control della famiglia MASTERDRIVES.
Le unità MC servono per applicazioni servo e vettoriali ad alte prestazioniassi di posizionamento ad alta velocità dove la comunicazione del bus di campo è altrettanto critica per le prestazioni della regolazione della velocità e della coppia dell'azionamento.
Il tasso di scambio dei dati del CBP2 è abbinato al tempo del ciclo di controllo MC, garantendo che i dati del bus di campo arrivano e vengano trattati entro il periodo di interpolazione dell'unità.
| Parametro | Valore |
|---|---|
| Numero della parte | 6SE7090-0XX84-0FF5 |
| Riferimento supplente | A5E00364662 |
| Kit No. | 6SX7010-0FF05 |
| Produttore | Siemens AG |
| Protocollo | PROFIBUS DP (CBP2) |
| Famiglia di prodotti | SIMOVERT MASTERDRIVES Controllo del movimento |
| Dimensioni | 90 × 83 mm |
| Temperatura di funzionamento | 0°C a 70°C |
| Scatene compatibili | Opzioni G91G97 |
| Stato della produzione | Interrotto il 30/09/2020 |
| Paese di origine | Germania |
La scatola elettronica SIMOVERT MASTERDRIVES ospita la scheda di controllo principale accanto agli slot opzionali per le schede supplementari.che indica quali posizioni di slot sono disponibili per quali tipi di schede.
Il 6SE7090-0XX84-0FF5 è installabile nelle fessure da A a G, esclusa la fessura F. Questa esclusione riflette che la fessura F è pre-assegnata in determinate configurazioni per altre funzioni,e il consiglio di amministrazione di PROFIBUS non deve competere con tali incarichi.
Al momento dell'installazione, la scheda si connette fisicamente al bus locale dell'unità tramite il suo connettore di bordo.
La piastra frontale inclusa nel kit fornisce il connettore del cavo PROFIBUS e gli eventuali indicatori di stato visibili dalla parte anteriore dell'abitacolo.
Una volta installato e il cavo PROFIBUS collegato,l'unità richiede la parametrizzazione per definire il suo indirizzo di bus e la struttura dei dati di processo (che variabili di azionamento vengono scambiate come dati ciclici con il master PLC).
La designazione CBP2 identifica la seconda generazione dell'opzione PROFIBUS della Siemens per gli azionamenti SIMOVERT.
La prima generazione (CBP1) forniva la connettività PROFIBUS di base, ma con limitazioni nel numero di parole dei dati di processo e nella velocità di scambio dei dati.La CBP2 ha risolto questi vincoli ampliando i canali di dati sui processi ciclici disponibili e migliorando la risposta del consiglio al sondaggio generale.
Per le installazioni PROFIBUS a 12 Mbit/s la velocità utilizzata nelle applicazioni MC più impegnative il miglioramento dei tempi di CBP2 è significativo.Il CBP2 ha inoltre introdotto diagnostiche avanzate accessibili tramite l'interfaccia diagnostica PROFIBUS, aiuta l'isolamento dei guasti durante la messa in servizio e in servizio.
Il 6SE7090-0XX84-0FF5 è stato interrotto alla fine di settembre 2020.la piattaforma SINAMICS S120 utilizza PROFIBUS DP tramite la scheda CBE20 o la scheda di comunicazione opzionale CB31.
If the plant automation is migrating from PROFIBUS to PROFINET — a common transition as Siemens promotes PROFINET in newer automation designs — SINAMICS S120 supports PROFINET via CBE20 without any separate add-on board.
Per i siti che devono mantenere PROFIBUS DP sui sistemi SIMOVERT MASTERDRIVES MC in funzione, il mercato dei prodotti di ricambio rimane l'unico canale di approvvigionamento per le schede 6SE7090-0XX84-0FF5.
Questi sono disponibili come unità di scambio testate presso fornitori specializzati di ricambi di azionamento.
Q1: Un'unità SIMOVERT MASTERDRIVES MC ha il 6SE7090-0XX84-0FF5 installato ma non risponde ai comandi PROFIBUS dal PLC. Tutti gli altri schiavi PROFIBUS rispondono normalmente.Qual è il problema di configurazione più probabile?
La causa più comune di un singolo slave non reattivo è una discrepanza di indirizzo PROFIBUS.
L'indirizzo impostato nel parametro del CBP2 (tipicamente P918 nell'elenco dei parametri MASTERDRIVES) deve corrispondere esattamente all'indirizzo configurato nel progetto hardware del PLC per questa unità.
Also confirm that the GSD file for the CBP2 module loaded into the PLC project matches the actual board's firmware version — a version mismatch can prevent communication even when addresses are correct.
D2: L'unità comunica correttamente su PROFIBUS a basse velocità di produzione, ma genera F085 (fallimento del telegramma) a alte velocità durante una rapida accelerazione.
F085 durante l'accelerazione ad alta velocità indica che l'unità non riceve telegrammi PROFIBUS validi abbastanza velocemente durante il transitorio di carico.
Ciò significa in genere che il tempo del ciclo principale PROFIBUS è vicino alla sua tolleranza massima e sotto il carico del bus durante l'accelerazione, il tempo del ciclo scende al di sopra del limite di controllo.
Aumentare il parametro di tempo di controllo PROFIBUS nella configurazione CBP2 dell'unità per fornire una maggiore tolleranza,o ridurre il tempo del ciclo principale ottimizzando il numero di slave attivi e il volume di dati sul segmento.
D3: Il 6SE7090-0XX84-0FF5 è fornito senza istruzioni di utilizzo.
La documentazione relativa al modulo CBP2 le fasi di installazione, le descrizioni dei parametri per l'indirizzo del bus e il tipo di telegramma e i dettagli del cablaggio sono inclusi nel compendio SIMOVERT MASTERDRIVES.
Il compendio copre tutte le schede di opzioni per la serie MASTERDRIVES ed è disponibile sul sito Internet di Siemens Industry Support come PDF scaricabile.
La guida del cablaggio rapido è tipicamente stampata anche sulla copertina interna del kit.
D4: Il numero di kit per questo modulo è 6SX7010-0FF05. Che cos'è il kit e quando è necessario?
Il kit (6SX7010-0FF05) è un set di installazione preconfezionato che comprende la scheda CBP2 stessa, la facciata del connettore richiesta, qualsiasi hardware necessario e la guida di installazione rapida.
Il kit è necessario quando si installa per la prima volta il CBP2 in un'unità ̇ senza la facciata, il cavo PROFIBUS non può essere collegato correttamente alla scheda,e la facciata fornisce anche la ritenzione meccanica per il connettore del cavo.
Quando si ordina una scheda di ricambio, si deve confermare se è necessario un kit completo o solo la scheda nuda in base al fatto che la scheda di fronte esistente sia in condizioni di servizio.
D: Due unità SIMOVERT MASTERDRIVES MC sono in esecuzione sullo stesso segmento PROFIBUS. Possono entrambe avere le schede 6SE7090-0XX84-0FF5 installate simultaneamente?
Sì ¢ più unità sullo stesso segmento PROFIBUS richiedono ciascuna una propria scheda CBP2, ciascuna configurata con un indirizzo bus unico.
Lo standard PROFIBUS supporta fino a 126 nodi indirizzabili per segmento.
Ogni unità è indirizzata in modo indipendente e il master PLC comunica con ogni unità in modo indipendente nella sua sequenza di polling ciclico.
Il limite pratico per segmento senza ripetitori è di solito di 32 nodi.
