Siemens A5E00714561 | Riparazione Power Block SINAMICS — Scheda Gate Driver IGBT IGD2/R4 480V/380A con Modulo IGBT

Codice Articolo: A5E00714561

Riferimento Interno GWE: GWE:A5E00714561

Produttore: Siemens AG — Gerätewerk Erlangen (GWE), Germania

Tipo di Prodotto: Parte di Ricambio per Riparazione Power Block — Scheda Gate Driver IGBT IGD2/R4 con Modulo IGBT

Panoramica

L'A5E00714561 è un gruppo di riparazione per Power Block SINAMICS — la scheda gate driver IGD2/R4 completa fornita insieme al modulo IGBT da 380A (FS300R12KE3-S1) per la manutenzione dei power block dei drive chassis SINAMICS S120, G120 e G150.

Questo è il gruppo che contiene sia l'intelligenza che la potenza di commutazione della sezione inverter in un'unica unità sostituibile: la scheda gate driver IGD2/R4 fornisce gli impulsi di pilotaggio del gate, la misurazione della corrente e la protezione hardware, mentre il modulo IGBT FS300R12KE3-S1 è il dispositivo di commutazione ad alta potenza che converte l'energia del bus DC in corrente motore controllata.

La designazione completa del gruppo — IGD2/R4/480V/380A — identifica la classe di tensione del drive (ingresso AC 480V, con conseguente bus DC di circa 650V), la corrente di uscita nominale (380A) e la generazione della scheda gate driver (gate driver IGBT di seconda generazione IGD2, fattore di forma R4). A 480V e 380A, questo power block serve i moduli motore dei drive chassis SINAMICS nella classe 200–250kW — il livello di potenza riscontrato in grandi drive per pompe, stazioni compressori, linee di estrusione, grandi ventilatori e applicazioni di processo industriali gravosi.

L'unità è stata originariamente fornita come pezzo di ricambio specificamente per i partner di assistenza autorizzati Siemens — è elencata come gruppo di assistenza sul campo destinato alla sostituzione del power block in queste unità di drive più grandi.

Il prefisso GWE nel riferimento interno del pezzo conferma la sua origine dall'impianto di produzione Gerätewerk Erlangen.

Specifiche Chiave

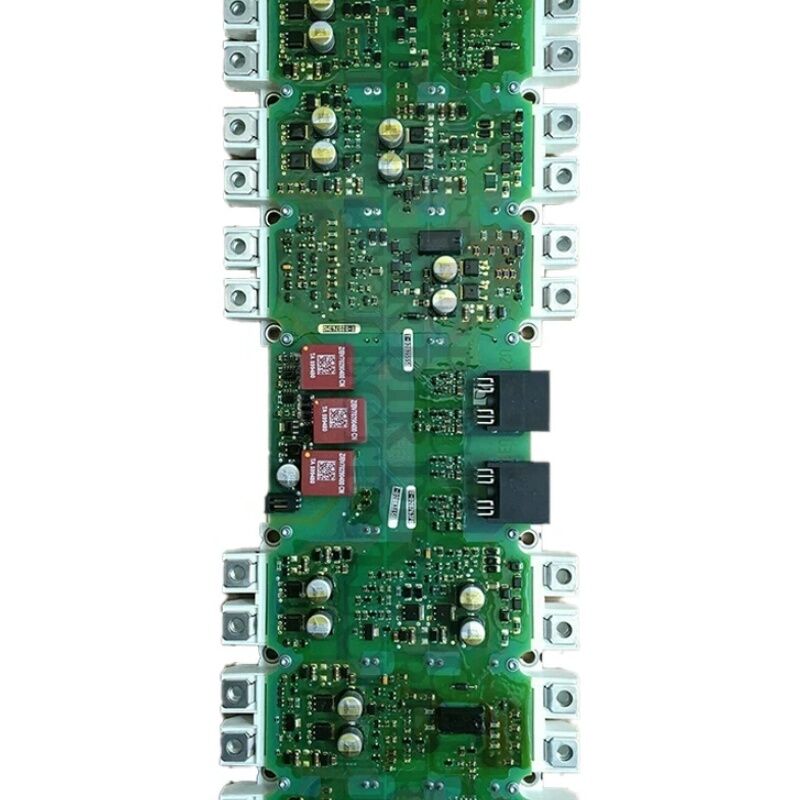

Scheda Gate Driver IGBT IGD2/R4 — Funzione e Architettura

L'IGD2 (IGBT Gate Driver di seconda generazione) è la scheda elettronica che si trova direttamente sul modulo di potenza IGBT e fornisce l'interfaccia completa tra l'unità di controllo del drive e i transistor di potenza.

La scheda IGD2/R4 svolge tre funzioni distinte nel power block:

Generazione del pilotaggio del gate. L'unità di controllo (CU320, CU310 o simili) genera comandi di commutazione PWM per le sei posizioni IGBT nel ponte inverter trifase. La scheda IGD2 riceve questi comandi e li converte negli impulsi di tensione e corrente che commutano effettivamente i gate degli IGBT.

Il pilotaggio del gate richiede una temporizzazione precisa, livelli di tensione del gate corretti e tempi di salita controllati — caratteristiche specificamente abbinate al modulo IGBT FS300R12KE3-S1.

Misurazione della corrente. La scheda IGD2 elabora anche i segnali di misurazione della corrente di fase del motore provenienti dai sensori nel power block.

Queste misurazioni analogiche vengono convertite in dati digitali e trasmesse all'unità di controllo come feedback di corrente per l'algoritmo di controllo vettoriale del drive.

L'accuratezza qui determina la precisione del controllo della coppia.

Protezione hardware. La protezione più veloce nel drive — rilevamento di desaturazione IGBT, che risponde in microsecondi — è implementata sulla scheda IGD2.

Quando un IGBT si accende e la sua tensione collettore-emettitore (VCE) non riesce a collassare normalmente, l'IGD2 lo rileva durante l'evento di accensione e rimuove immediatamente tutti gli impulsi del gate.

Nessun ciclo software può eguagliare questa velocità di risposta e, a 380A, questa protezione è la difesa primaria contro la distruzione dell'IGBT in condizioni di guasto.

Modulo IGBT FS300R12KE3-S1

L'FS300R12KE3-S1 è un modulo ponte IGBT trifase completo con una tensione nominale di 300A (con capacità di picco di 380A) su una tensione del dispositivo di 1200V, adatto per applicazioni di drive AC 480V dove la tensione del bus DC è di circa 650–700V.

Il modulo ospita tutti e sei gli IGBT dell'inverter trifase in un unico pacchetto fisico.

Questo modulo IGBT è ciò attorno a cui è costruito l'assemblaggio A5E00714561.

La scheda gate driver IGD2/R4 è specificamente progettata per i requisiti del gate dell'FS300R12KE3-S1 — la capacità del gate, i livelli di tensione del gate richiesti e le caratteristiche di velocità di commutazione di questo specifico IGBT determinano il design del circuito del gate driver.

Quando l'assemblaggio A5E00714561 viene installato, sia il modulo IGBT che il suo gate driver abbinato vengono sostituiti insieme, garantendo che il circuito del gate driver sia sempre correttamente ottimizzato per il dispositivo di potenza che pilota.

Requisiti di Assistenza e Sicurezza

L'A5E00714561 era originariamente designato per l'installazione da parte di partner di assistenza autorizzati Siemens.

Ciò riflette i requisiti di sicurezza del lavoro a livello di power block in un drive SINAMICS in formato chassis.

Prima di qualsiasi intervento di manutenzione sul power block, è necessario confermare le seguenti condizioni: alimentazione di rete AC isolata e bloccata; bus DC confermato scaricato a meno di 50V (attesa minima di 5 minuti dopo l'isolamento, confermata da misurazione); precauzioni ESD complete per la manipolazione della scheda gate driver IGD2.

Durante l'installazione del gruppo di ricambio, il materiale di interfaccia termica del modulo IGBT deve essere applicato alla superficie di contatto del dissipatore di calore seguendo la procedura specificata da Siemens. Un composto di interfaccia termica errato o mancante aumenta la resistenza termica alla giunzione IGBT-dissipatore, con conseguente sovratemperatura dell'IGBT sotto carico anche con un'installazione fisicamente corretta.

FAQ

D1: Il drive SINAMICS mostra F30022 (sovratemperatura IGBT) a pieno carico. Il dissipatore di calore del drive è confermato freddo al tatto. L'assemblaggio del power block A5E00714561 potrebbe essere la fonte del guasto?

F30022 con un dissipatore di calore freddo suggerisce fortemente che il sensore di temperatura IGBT sulla scheda IGD2 stia leggendo in modo errato — il sensore stesso o la sua connessione all'IGD2 è difettoso, producendo una lettura di temperatura artificialmente alta.

In alternativa, il materiale di interfaccia termica tra il modulo IGBT e il dissipatore di calore potrebbe essere mancante o applicato in modo errato, creando una sovratemperatura reale ma localizzata che il corpo del dissipatore di calore non ha ancora raggiunto.

Ispezionare le condizioni del materiale di interfaccia termica prima di concludere un guasto del sensore.

D2: Dopo aver sostituito il power block A5E00714561, il guasto del drive F30001 (sovracorrente) si attiva immediatamente alla prima esecuzione a vuoto. Qual è la causa probabile?

F30001 immediatamente alla prima esecuzione dopo la sostituzione del power block indica tipicamente un problema di offset nella misurazione della corrente sulla nuova scheda IGD2.

La regolazione della corrente del drive utilizza la corrente motore misurata come feedback — un offset nella misurazione della corrente sulla nuova scheda fa sì che il drive veda una corrente apparente anche a fermo.

Controllare i parametri di offset della corrente del drive ed eseguire la routine di calibrazione della misurazione della corrente se il firmware del drive lo supporta.

 Confermare anche che il connettore del sensore di corrente sulla nuova scheda IGD2 sia completamente inserito.

D3: L'A5E00714561 è elencato come discontinuato con un prodotto successore. Quale parte successore dovrebbe essere utilizzata per le nuove sostituzioni di power block?

La parte successore per le riparazioni di power block IGD2/R4 480V/380A nella famiglia SINAMICS è nella serie A5E36717xxx di parti di ricambio IGD2, che rappresentano la generazione successiva di assemblaggi di schede gate driver per moduli IGBT uguali o di corrente superiore.

Confermare il numero esatto della parte successore rispetto al numero di serie del drive e al database attuale dei pezzi di ricambio Siemens, poiché la mappatura del successore dipende dallo stato di produzione specifico del drive installato.

D4: L'assemblaggio del power block A5E00714561 può essere utilizzato in qualsiasi drive chassis SINAMICS a 380A/480V, o è specifico per alcune varianti di Motor Module?

L'A5E00714561 è specifico per le varianti di Motor Module SINAMICS che utilizzano il modulo IGBT FS300R12KE3-S1 nel fattore di forma R4.

Non tutti i Motor Module SINAMICS da 380A/480V utilizzano lo stesso tipo di modulo IGBT o lo stesso fattore di forma R4 — diversi stati di produzione e varianti di moduli di potenza possono utilizzare diversi dispositivi IGBT.

Incrociare sempre il numero di serie e lo stato di produzione del Motor Module installato con la tabella di applicabilità dell'A5E00714561 prima dell'installazione.

D5: Il modulo IGBT nel drive si è guastato in corto circuito. È probabile che anche la scheda gate driver IGD2 sia danneggiata e debba essere sostituita insieme all'IGBT?

Sì — quando un IGBT si guasta in corto circuito, il percorso della corrente di guasto include il circuito del gate. I circuiti del gate driver sulla scheda IGD2 assorbono l'energia transitoria del guasto, che può danneggiare i circuiti integrati del gate driver, gli optoisolatori o le resistenze del gate anche se la scheda appare intatta.

Installare un nuovo modulo IGBT su un drive che ha subito un corto circuito dell'IGBT senza sostituire anche la scheda gate driver IGD2 rischia un ri-guasto immediato del nuovo IGBT a causa di forme d'onda del pilotaggio del gate compromesse.

L'A5E00714561 affronta questo correttamente fornendo entrambi i componenti insieme come gruppo di riparazione.
