ORIGINALE SIEMENS S120 INVERTER/CONVERTER IGD Trigger Board DRIVER BOARD A5E36717797

Siemens A5E36717797 SINAMICS S120 IGD2/R4 Power Block Board 480V / 650VDC / 310A

Numero della parte:A5E36717797

Produttore:Siemens AG (Germania)

Tipo di prodotto:IGD2/R4 Power Block Gate Drive Board (Parte di ricambio TIM)

Famiglia di prodotti:SINAMICS S120

Visualizzazione

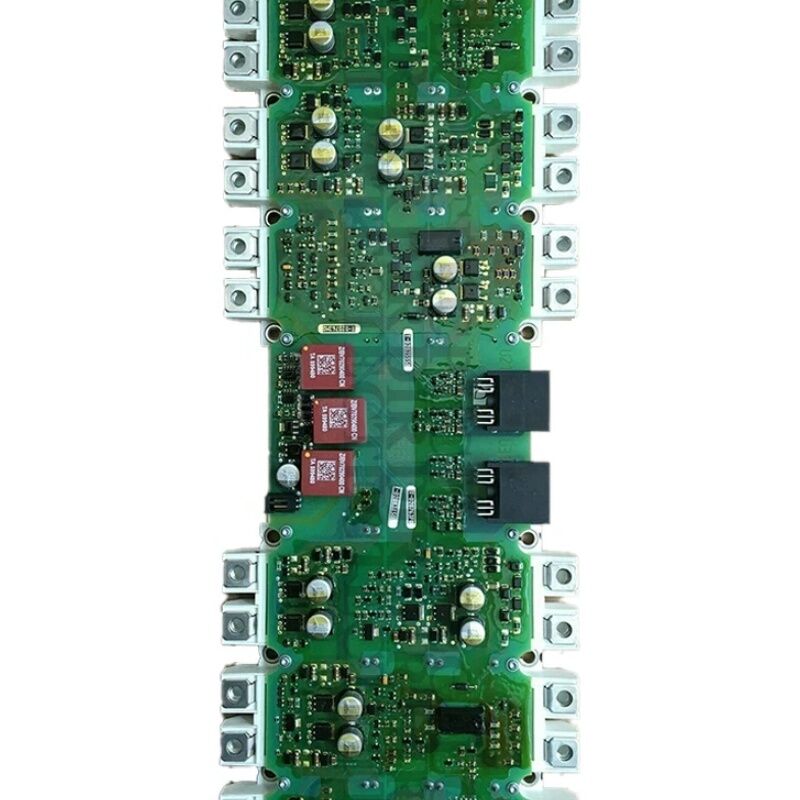

The A5E36717797 is a Siemens SINAMICS S120 IGD2/R4 power block gate drive board — the second-generation IGBT gate drive and power interface PCB for SINAMICS S120 chassis Motor Module assemblies rated at 310A and designed for 480V AC supply (650V DC bus).

Questa scheda si trova all'interno dell'assemblaggio del blocco di alimentazione del modulo motore S120, interfacciandosi direttamente con il modulo IGBT.

Genera e trasmette gli impulsi del gate drive che commutano i transistor IGBT, elabora il feedback corrente dai circuiti di rilevamento dello shunt nel blocco di alimentazione,e implementa la logica di protezione a livello hardware che spegne gli IGBT in caso di sovra-corrente, sovra-tensione o difetti di saturazione IGBT.

Il SINAMICS S120 è la piattaforma di azionamento modulare ad alte prestazioni di Siemens per il controllo servo e vettoriale su più assi e su un solo asse.

Nel formato del telaio, il modulo del motore ospita lo stadio dell'inverter IGBT che converte la potenza del bus CC nell'alimentazione AC a frequenza variabile e a tensione variabile necessaria per azionare il motore.

Le prestazioni dinamiche del motore accuratezza della velocità, risposta della coppia e precisione di posizionamento dipendono direttamente dalla qualità dei segnali di azionamento del cancello generati da questa scheda.Una messa a punto errata aumenta le perdite e riduce la precisione del controllo del motore.

La designazione IGD2/R4 lo identifica come la scheda IGD (Inverter Gate Driver) di seconda generazione nel fattore di forma R4.

La designazione TIM indica il tipo di assemblaggio del materiale di interfaccia termica, confermando la configurazione dell'assemblaggio all'interno del blocco di alimentazione S120.

A 310A, questa scheda serve i moduli motori nella gamma di 160kW su un sistema 400V ‡ unità presenti in grandi macchine utensili, linee di estrussione, macchine per carta e applicazioni di processo pesante.

Specificità principali

IGD2/R4 Second-Generation Gate Drive Architecture (Architettura di porta di seconda generazione)

La designazione IGD identifica la funzione di azionamento del gate IGBT all'interno dell'architettura del blocco di alimentazione S120 di Siemens. Le schede IGD di prima generazione (IGD1) servivano blocchi di alimentazione a bassa corrente.

La seconda generazione IGD2 ha introdotto miglioramenti di progettazione che riflettono i progressi nella tecnologia IGBT e i requisiti di azionamento del gate a livelli di corrente più elevati.

Una scheda di azionamento del cancello funziona al confine tra i segnali di controllo a bassa tensione e la commutazione di alimentazione ad alta tensione.

L'unità di controllo genera un modello digitale di commutazione PWM una sequenza di comandi di accensione/spena a diversi kilohertz per ciascuno dei sei IGBT nel ponte dell'inverter trifase.L'A5E36717797 riceve questi comandi e li traduce in impulsi di portata che effettivamente commutano gli IGBT.

Questa traduzione non è banale.Un cancello IGBT richiede una carica specifica per accendersi. L'unità del cancello deve fornire questa carica abbastanza rapidamente da raggiungere la velocità di commutazione desiderata senza causare un eccessivo sovraccarico di tensione.Quando si spegne, l'azionamento del cancello deve rimuovere la carica del cancello a un ritmo controllato ¥ troppo veloce, e la tensione tra collettore ed emittente aumenta pericolosamente; troppo lento, e le perdite di commutazione aumentano.

Il circuito di azionamento del gate della scheda IGD2/R4 è specificamente ottimizzato per il modulo IGBT 310A che interfaccia, bilanciando questi requisiti concorrenti per le caratteristiche effettive del dispositivo.

Sensore e protezione della corrente

Al di là dell'azionamento del cancello, l'A5E36717797 gestisce la misurazione della corrente di fase del motore.I sensori di corrente nel blocco di potenza producono segnali analogici proporzionali alla corrente istantanea del motore in ogni fase.

La scheda elabora questi segnali, esegue la conversione ADC e trasmette i valori di corrente digitale all'unità di controllo.Questo feedback è il cuore del circuito di controllo della corrente CNC il regolatore lo utilizza per calcolare il componente di corrente che produce la coppia del controllo vettoriale.

La scheda implementa anche la protezione IGBT a livello hardware.

When an IGBT turns on and the voltage across it (VCE) does not collapse to near zero — indicating a short-circuit or overload condition — the board detects this within microseconds and asserts a hardware shutdown.

Questa protezione contro la desaturazione risponde più velocemente di qualsiasi software, tagliando i segnali del gate prima che l'IGBT fallisca.

I circuiti di protezione dell'A5E36717797 sono una funzione critica per la sicurezza.

Assemblaggio e installazione TIM

La designazione TIM nella descrizione dell'A5E36717797 si riferisce al tipo di assemblaggio del materiale di interfaccia termica utilizzato in questa variante del blocco di alimentazione.Il modulo IGBT genera un calore significativo durante il funzionamento a 310A, il carico termico sul dissipatore e l'interfaccia termica tra il modulo IGBT e il dissipatore sono considerevoli.

L'assemblaggio TIM garantisce che l'interfaccia termica tra l'assemblaggio della scheda IGD e il modulo IGBT mantenga un contatto termico costante.

Quando si sostituisce l'A5E36717797, il materiale di interfaccia termica deve essere applicato correttamente secondo le istruzioni di servizio Siemens per questo tipo di blocco di alimentazione.

L'applicazione errata del TIM influisce sulla resistenza termica all'interfaccia IGBT-sink e può portare a guasti termici prematuri anche con una scheda che funziona correttamente.

Le precauzioni di sicurezza per questo lavoro sono le stesse di qualsiasi servizio di azionamento del telaio S120: isolamento completo della rete CA, periodo di attesa minimo di cinque minuti per la scarica del bus CC,conferma del bus CC inferiore a 50 V prima dell'accesso, e la gestione ESD per la scheda di azionamento del cancello.

Domande frequenti

D1: Il modulo motore del telaio S120 a 310A mostra un ripetuto guasto di sovra corrente F30001 a carico parziale. Il motore e i cavi sono confermati sani.

F30001 a carico parziale con un motore e cavi sani suggerisce o una deriva di offset di rilevamento corrente sulla scheda IGD2/R4,o uno squilibrio dell'azionamento della porta IGBT che crea una condivisione ineguale della corrente tra dispositivi IGBT paralleli (se installati).

Un errore di rilevamento di corrente produce una corrente misurata artificiale e elevata che innesca il viaggio prima che la corrente effettiva raggiunga il limite.Ispezionare i connettori sensori di corrente della scheda e provare a ripristinare il guasto senza carico del motore se F30001 persiste a corrente zero, la sezione di rilevamento corrente dell'A5E36717797 ha fallito.

D2: Dopo aver sostituito la scheda A5E36717797, il modulo motore S120 mostra un allarme F30015 (fallimento di fase) all'avvio.

F30015 dopo la sostituzione di una scheda IGD indica in genere che uno dei connettori di azionamento del gate tra la nuova scheda IGD2/R4 e il modulo IGBT non è stato completamente installato.L'uscita dell'unità di porta per una fase manca o intermittente, producendo un'uscita squilibrata che il regolatore rileva come un guasto di fase.

Spegnete la corrente, scaricate il bus DC, e ricontrollate ogni connettore tra l'A5E36717797 e i terminali dei gate IGBT.

Verificare anche l'attuale posizionamento del connettore sensoriale.

D3: Qual è la differenza funzionale tra la scheda A5E36717797 (310A) e la parte vicina A5E36717799 (380A)?

Si tratta di schede diverse abbinate a diverse specifiche del modulo IGBT. Le schede 310A e 380A differiscono nei parametri di azionamento del cancelloe impostazioni di soglia di desaturazione che sono ottimizzate per i diversi dispositivi IGBT utilizzati in ciascuna classificazione di correnteL'installazione di una scheda di azionamento 380A in un blocco di alimentazione 310A produrrebbe un comportamento di commutazione errato, maggiori perdite di commutazione e soglie di protezione potenzialmente errate.

Solo il modulo A5E36717797 deve essere utilizzato nel modulo motore 310A.

D4: L'A5E36717797 è descritto come un tipo TIM. Che cosa significa questo per l'installazione rispetto alle varianti di blocchi di alimentazione non TIM?

La designazione TIM (Thermal Interface Material) indica che l'interfaccia termica tra l'assemblaggio della scheda IGD e il modulo IGBT utilizza una specifica configurazione di composto termico o pad.

Durante l'installazione,il vecchio materiale termico deve essere completamente rimosso dalla superficie del modulo IGBT e la nuova scheda deve essere abbinata a un nuovo materiale termico di interfaccia applicato secondo la procedura di manutenzione Siemens;.

L'impiego insufficiente o errato del TIM aumenta la resistenza termica tra l'IGBT e il dissipatore termico,che possono causare guasti prematuri di sovra-temperatura sotto carico anche con una scheda che funziona correttamente.

D5: Il modulo motore del telaio S120 a 310A ha subito un ripetuto guasto IGBT. Dopo la sostituzione dell'IGBT, si dovrebbe sostituire anche l'A5E36717797?

Sì. I guasti IGBT, in particolare quelli causati da guasti di sovra corrente o desaturazione IGBT, espongono la scheda di azionamento del gate allo stesso evento di stress elettrico che ha danneggiato l'IGBT.

Il circuito di protezione dalla desaturazione sulla A5E36717797 potrebbe aver rilevato il guasto e averlo spento correttamente.ma l'energia transitorio durante un evento di guasto può danneggiare i componenti sulla scheda di azionamento del cancello che non causano un guasto immediatamente visibile.

Replacing both the IGBT module and the A5E36717797 gate drive board simultaneously is the correct practice — it ensures that the new IGBT is not subjected to potentially compromised gate drive waveforms from a damaged board.
