SIEMENS 430/440 INVERTER/CONVERTITORE SCR Trigger Board TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 | TDB Scheda di Trigger Raddrizzatore — Scheda di Pilotaggio Tiristore 480V AC/DC per Modulo Convertitore

Codice Articolo: A5E02822120

Produttore: Siemens AG (Germania)

Tipo di Prodotto: TDB — Scheda di Pilotaggio Tiristore / Scheda di Trigger Raddrizzatore (PCB assemblato)

Famiglia di Prodotti: Serie di convertitori e drive chassis SINAMICS G120 / S120

Panoramica

L'A5E02822120 è il TDB (Thyristor Drive Board / Trigger Drive Board) — la scheda di trigger del raddrizzatore per gli assiemi di moduli convertitori Siemens SINAMICS G120 e S120. La sua funzione è la generazione e la distribuzione degli impulsi di innesco del gate per i dispositivi tiristore (SCR) nello stadio di ingresso del raddrizzatore del drive.

A questo livello dell'architettura del drive SINAMICS, il modulo convertitore raddrizza l'alimentazione trifase AC in ingresso da 480V nella tensione del bus DC che alimenta la sezione dell'inverter. L'A5E02822120 è il PCB di controllo che indica a ciascun tiristore nel ponte raddrizzatore esattamente quando commutare.

La designazione "TDB" appare sull'etichetta della scheda stessa e nella documentazione Siemens — sta per Thyristor Drive Board, identificando lo scopo principale della scheda all'interno dell'architettura di conversione di potenza del drive.

Il TDB è distinto dalle schede di pilotaggio gate IGBT (serie IGD) che controllano la sezione di uscita dell'inverter: le schede IGD gestiscono la commutazione PWM veloce della corrente del motore, mentre il TDB gestisce la commutazione più lenta e sincronizzata in fase dei tiristori dell'ingresso del raddrizzatore.

L'A5E02822120 fa parte di una famiglia di schede che include anche l'A5E02822121 e le sue sottovarianti.

Queste schede servono diverse configurazioni di moduli convertitori all'interno della gamma SINAMICS, coprendo applicazioni di drive chassis di potenza superiore da circa 90 kW a 250 kW dove il raddrizzatore di ingresso del drive utilizza tiristori per la rettifica controllata.

Specifiche Chiave

Funzione TDB — Controllo Raddrizzatore Tiristore

I drive chassis SINAMICS G120 e S120 nella gamma di potenza superiore utilizzano un raddrizzatore controllato da tiristore (SCR) nella sezione del convertitore di ingresso, piuttosto che un semplice ponte di diodi non controllato.

Questo raddrizzatore controllato conferisce al drive la capacità di regolare l'aumento della tensione del bus DC durante la pre-carica, di implementare l'avvio graduale dei condensatori del bus DC senza danni da corrente di spunto e, in alcune configurazioni, di consentire il feedback rigenerativo dell'energia di frenata verso l'alimentazione AC.

L'A5E02822120 TDB genera gli impulsi di innesco del gate per i tiristori in questo ponte raddrizzatore.

Monitora continuamente la tensione di alimentazione AC trifase per rilevare gli attraversamenti dello zero — il riferimento di fase da cui vengono calcolati gli angoli di innesco.

Quindi genera impulsi di gate all'angolo di innesco comandato per ogni posizione del tiristore nel ponte a sei impulsi. L'angolo di innesco determina quanta parte di ogni semionda AC viene convertita in DC: un piccolo angolo di innesco (vicino all'attraversamento dello zero) produce un'uscita DC quasi massima; un grande angolo di innesco produce un'uscita DC ridotta.

Durante il normale funzionamento, il TDB mantiene l'angolo di innesco al valore che mantiene la tensione del bus DC all'interno della finestra operativa del drive SINAMICS.

Durante la pre-carica, l'angolo di innesco viene progressivamente ridotto dal massimo al minimo per aumentare la tensione del bus DC a una velocità controllata.

Durante un evento di frenata rigenerativa (nei drive con raddrizzatori rigenerativi), l'angolo di innesco si sposta nella regione di inversione, consentendo all'energia del bus DC di fluire indietro come AC verso l'alimentazione.

Scheda TDB nell'Architettura del Drive SINAMICS

L'architettura del drive chassis SINAMICS G120 e S120 separa l'elettronica di controllo in diverse schede: l'Unità di Controllo principale (CU320 o simile), la scheda di controllo del Modulo di Potenza e il TDB per le unità dotate di convertitore. L'A5E02822120 si trova tra i terminali di alimentazione AC e il bus DC, operando sotto i comandi della scheda di controllo di livello superiore.

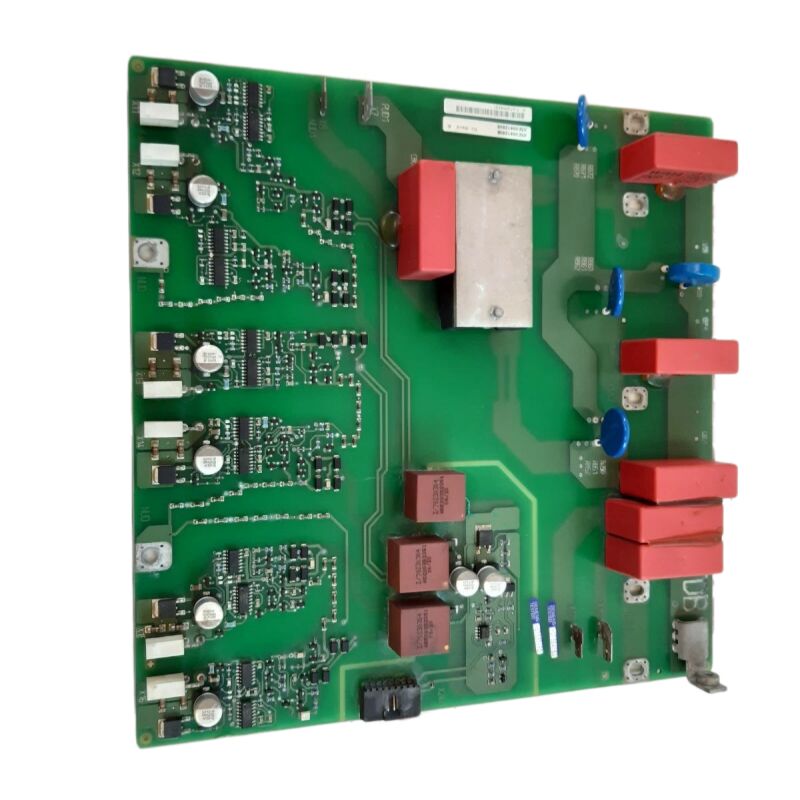

Il peso della scheda (~550 g) riflette un PCB sostanziale con componenti di gestione della potenza — trasformatori di impulso per l'isolamento galvanico degli impulsi di gate del tiristore, la rete di rilevamento degli attraversamenti dello zero per tutte e tre le fasi di alimentazione, i circuiti integrati di pilotaggio del gate e l'elettronica di regolazione che genera i comandi dell'angolo di innesco dal segnale di feedback della tensione del bus DC.

La classificazione del substrato MV27 / UL 94V-0 conferma che il materiale del PCB della scheda soddisfa il più alto standard nella classificazione verticale di combustione UL.

In un armadio di drive dove tiristori ad alta corrente, condensatori del bus DC e ventole di raffreddamento condividono uno spazio chiuso, un substrato PCB non propagante la fiamma è una proprietà di sicurezza passiva importante.

Varianti di Schede Correlate

L'A5E02822120 è la variante base della sua famiglia di schede. Le parti correlate che appaiono nella documentazione di servizio SINAMICS includono:

A5E02822121 — una variante TDB strettamente correlata per diverse configurazioni di moduli convertitori o stati di produzione revisionati.

I suffissi A5E02822121A e B designano ulteriori revisioni di produzione di questo progetto base.

A5E02822104-001 — un sottoassieme o una scheda variante associata alla stessa famiglia TDB; alcune documentazioni di servizio la incrociano con le stesse applicazioni di drive.

A5E01105817 — la scheda di innesco SCR SINAMICS V50, che serve una funzione di trigger tiristore simile nella sezione del raddrizzatore della piattaforma V50, distinta dalla famiglia TDB SINAMICS G120/S120.

La conferma della variante corretta per un drive specifico richiede il controllo incrociato del numero A5E esatto della scheda installata con la documentazione hardware interna del drive.

FAQ

D1: Il drive chassis SINAMICS G120 mostra un allarme di sottotensione del bus DC immediatamente all'avvio. La tensione di alimentazione AC ai terminali di ingresso del drive è stata confermata normale. Potrebbe essere la causa l'A5E02822120?

La sottotensione del bus DC con alimentazione AC confermata punta direttamente al TDB. Se il TDB non genera impulsi di innesco corretti per i tiristori, il ponte SCR non raddrizza l'alimentazione AC e il bus DC non riesce a caricarsi.

In alternativa, il circuito di sincronizzazione di fase del TDB potrebbe aver perso il lock con la frequenza di alimentazione, generando impulsi di innesco con temporizzazione errata e producendo un'uscita DC raddrizzata molto bassa.

Prima di concludere che la scheda è guasta, verificare che i collegamenti dal circuito di rilevamento della tensione di alimentazione al TDB siano intatti — collegamenti di rilevamento danneggiati producono lo stesso sintomo.

D2: La scheda A5E02822120 ha una classificazione MV27 / UL 94V-0 sul suo substrato PCB. Cosa significa in pratica per i team di manutenzione dei drive industriali?

UL 94V-0 è la classificazione più alta nella serie di test di combustione verticale UL. Un substrato classificato V-0 si autoestingue entro 10 secondi dall'applicazione di ciascuna fiamma di prova, senza gocciolamenti incandescenti.

In termini pratici per un armadio di drive, ciò significa che il PCB non sosterrà un incendio né propagherà la combustione ai componenti adiacenti in caso di guasto localizzato di un componente che genera calore.

Ciò non rende la scheda ignifuga, ma riduce significativamente il rischio che un guasto di un componente si trasformi in un incendio nell'armadio. Per i team di manutenzione, è una certificazione che conferma che la scheda soddisfa gli standard industriali di sicurezza antincendio.

D3: L'A5E02822120 è discontinuato. L'A5E02822121 (o la sua revisione A/B) può essere utilizzato come sostituzione diretta?

L'A5E02822121 e le sue varianti di revisione sono strettamente correlate all'A5E02822120 nella stessa famiglia di schede TDB e servono applicazioni di drive sovrapposte. In molti casi sono incrociate come equivalenti funzionali.

Tuttavia, prima di installare l'A5E02822121 in un drive originariamente equipaggiato con l'A5E02822120, confermare che la documentazione di servizio del drive o l'elenco dei pezzi di ricambio accettino questa sostituzione — piccole differenze nel pinout del connettore o nella compatibilità del firmware tra le due varianti possono occasionalmente influire su specifici stati di produzione del drive.

D4: Il drive SINAMICS mostra correnti di ingresso trifase sbilanciate a carico parziale. L'alimentazione in ingresso è stata confermata bilanciata. È probabile che il TDB A5E02822120 sia difettoso?

Correnti di ingresso sbilanciate con alimentazione bilanciata sono coerenti con angoli di innesco dei tiristori non uniformi nelle sei posizioni SCR — uno o più canali di innesco TDB che erogano impulsi con un angolo di fase diverso dagli altri.

Questa asimmetria può derivare da un componente di temporizzazione deviato nella rete di innesco del TDB, o da un circuito di sincronizzazione di fase danneggiato per una fase di alimentazione.

Misurare la temporizzazione degli impulsi di gate di ciascun segnale di gate del tiristore con un oscilloscopio e confrontare gli angoli di innesco tra le tre fasi. Angoli irregolari confermano un guasto del TDB.

D5: È possibile riparare l'A5E02822120 a livello di componente piuttosto che sostituire l'intera scheda?

La riparazione a livello di componente è praticabile quando il guasto è localizzato a componenti identificabili e sostituibili. Sull'A5E02822120, i componenti più soggetti a guasti sono: trasformatori di impulso (che possono sviluppare cortocircuiti tra spire sotto stress termico prolungato), optoisolatori e circuiti integrati di pilotaggio del gate nel circuito di innesco, e componenti passivi nella rete di rilevamento degli attraversamenti dello zero.

Un'azienda specializzata nella riparazione di drive con esperienza sui TDB SINAMICS può spesso identificare il componente guasto dai sintomi del guasto e sostituirlo, ripristinando la piena funzionalità della scheda. Quando il guasto è una traccia PCB danneggiata o un IC guasto per cui non esiste una sostituzione a livello di componente, è necessaria la sostituzione completa della scheda.
