Circuito stampato CNC
>
|
| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | A5E00714563 |
Numero Parte: A5E00714563
Produttore: Siemens AG (Germania)
Tipo di Prodotto: Scheda di Pilotaggio Power Block SINAMICS — Serie Gate Driver IGD2
Famiglia di Prodotti: Parti di Ricambio per Power Block Inverter SINAMICS (serie A5E00714560)
Generazione Gate Driver: IGD2 (gate driver IGBT di seconda generazione)

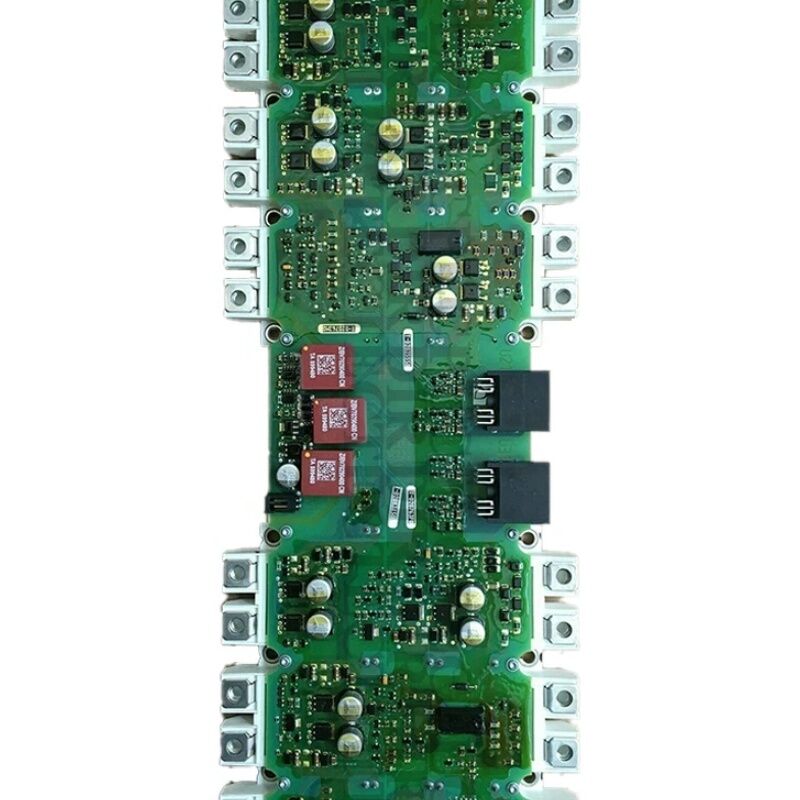

L'A5E00714563 è una scheda di pilotaggio power block SINAMICS della serie A5E00714560 — la famiglia di assemblaggi di gate driver IGBT di seconda generazione (IGD2) che Siemens ha prodotto per le piattaforme di azionamento chassis SINAMICS G120, G120C, G150 e S120.
Questa serie include i modelli A5E00714560, A5E00714561, A5E00714562 e A5E00714563, ognuno dei quali affronta una specifica combinazione di classe di tensione e corrente nella gamma di prodotti per azionamenti chassis SINAMICS.
L'A5E00714563 è una parte di ricambio prodotta da Siemens destinata a ripristinare il power block dell'inverter degli azionamenti chassis SINAMICS quando il gate driver o il modulo IGBT associato si sono guastati.
Come tutti i membri della serie A5E00714560, l'assemblaggio integra il gate driver IGD2 con il modulo di uscita IGBT come coppia abbinata — garantendo che le caratteristiche del gate driver corrispondano precisamente ai requisiti di commutazione del dispositivo IGBT specifico utilizzato.
Le schede della serie A5E00714560 rappresentano una generazione distinta rispetto ai power block basati su IGD1 utilizzati negli azionamenti MICROMASTER.
L'IGD2 integrava interfacce in fibra ottica ad alta velocità compatibili con l'unità di controllo SINAMICS (CU320, CU310 e simili), miglioramenti nella risposta del rilevamento di desaturazione del gate e un'architettura di misurazione della corrente abbinata ai requisiti di regolazione della corrente in anello chiuso del controllo vettoriale SINAMICS.
| Parametro | Valore |
|---|---|
| Numero Parte | A5E00714563 |
| Produttore | Siemens AG |
| Tipo di Prodotto | Scheda di Pilotaggio Power Block IGD2 |
| Famiglia di Prodotti | Serie SINAMICS A5E00714560 |
| Generazione Gate Driver | IGD2 |
| Piattaforma di Azionamento | SINAMICS G120, G120C, G150, S120 |
| Stato di Produzione | Discontinuato |
| Paese di Origine | Germania |
La serie A5E00714560 comprende diverse schede che coprono diverse combinazioni di tensione e corrente nell'intera gamma di azionamenti chassis SINAMICS. Nella classe di tensione 480V, la serie include schede con correnti nominali di 380A e 490A, ciascuna abbinata al modulo IGBT specifico corrispondente a quel livello di potenza.
L'A5E00714563 estende la serie per affrontare configurazioni specifiche all'interno della linea di azionamenti SINAMICS non coperte dai numeri di parte immediatamente adiacenti.
Ogni scheda di questa serie condivide la stessa architettura fondamentale del gate driver IGD2: ricezione del comando PWM in fibra ottica dall'unità di controllo SINAMICS, generazione e distribuzione dell'impulso di gate a sei posizioni alle posizioni del ponte IGBT, rilevamento di desaturazione hardware e ritorno bidirezionale della misurazione della corrente all'unità di controllo.
Le differenze tra i singoli numeri di parte della serie riflettono differenze nelle specifiche del modulo IGBT (diverse correnti nominali, diverse classi di tensione) e nei valori specifici delle resistenze di gate drive e nelle capacità di corrente del driver calibrate per ciascun dispositivo IGBT.
La generazione IGD2 ha introdotto diversi miglioramenti rispetto all'IGD1 utilizzato negli azionamenti MICROMASTER 440. L'interfaccia in fibra ottica sull'IGD2 supporta velocità di dati più elevate compatibili con i tempi di ciclo di controllo più rapidi della piattaforma SINAMICS.
Dove il MICROMASTER 440 utilizza un ciclo di controllo PWM relativamente conservativo, il controllo vettoriale e servo SINAMICS richiede tempi di ciclo di controllo più brevi — fino a 125 microsecondi in alcune configurazioni — che richiedono una risposta più rapida del gate driver e un feedback di corrente di maggiore fedeltà.
Anche il circuito di rilevamento della desaturazione nell'IGD2 opera con maggiore velocità e sensibilità.
In caso di guasto da cortocircuito dell'IGBT, l'IGD2 rileva il guasto di accensione durante l'evento di conduzione dell'IGBT e avvia uno spegnimento graduale (soft turn-off) — riducendo la velocità di caduta della corrente per evitare picchi di sovratensione dovuti a induttanze parassite. Questa protezione di spegnimento graduale è particolarmente importante nella gamma di potenza degli azionamenti chassis SINAMICS, dove le correnti IGBT e il relativo di/dt durante lo spegnimento generano significativi transitori di tensione induttiva.
La sostituzione di un power block IGD2 in un azionamento chassis SINAMICS richiede di lavorare all'interno della sezione di potenza dell'azionamento con il bus DC confermato scarico e bloccato. La piattaforma SINAMICS include un LED indicatore del bus DC — questo indicatore deve essere spento prima di iniziare qualsiasi lavoro sulla sezione di potenza. Dopo l'isolamento dell'alimentazione AC, è necessario osservare un tempo di attesa minimo di scarica (tipicamente cinque minuti), seguito dalla misurazione diretta della tensione del bus DC con un voltmetro calibrato per confermare livelli di tensione sicuri prima di toccare qualsiasi componente della sezione di potenza.
L'assemblaggio A5E00714563 si monta sul dissipatore di calore dell'azionamento, con la piastra di base del modulo IGBT a contatto termico con la superficie del dissipatore di calore.
Durante l'installazione, è necessario applicare materiale di interfaccia termica su questa superficie di contatto. Dopo l'installazione, ricollegare i cavi in fibra ottica nelle posizioni corrette — i singoli cavi sono indipendenti dalla polarità ma devono collegare l'asse di azionamento corretto alla posizione corretta della scheda del gate driver.
D1: Come si conferma l'A5E00714563 corretto per un azionamento SINAMICS specifico prima dell'ordine?
L'etichetta sulla scheda del power block installata riporta il numero parte A5E originariamente specificato per quell'azionamento. Controllare l'etichetta sulla scheda guasta — il numero A5E su quell'etichetta è il riferimento definitivo per la sostituzione.
Registrare anche la designazione completa del tipo di azionamento dalla targhetta dell'azionamento.
La documentazione dei pezzi di ricambio Siemens incrocia il tipo di azionamento con il numero parte del power block — confermare sia l'etichetta della scheda che il tipo di azionamento rispetto a questa documentazione elimina ogni ambiguità prima dell'ordine.
D2: Un azionamento SINAMICS G120 è andato in blocco con F30022 (guasto a terra rilevato) senza carico collegato. Il power block A5E00714563 potrebbe generare un falso guasto?
F30022 viene generato quando l'unità di controllo SINAMICS rileva uno squilibrio significativo nelle correnti di uscita trifase, coerente con un guasto a terra. Il circuito di misurazione della corrente del power block fornisce i dati di corrente di fase utilizzati per questo rilevamento.
Un canale di misurazione della corrente guasto nella scheda IGD2 produce uno squilibrio di corrente apparente anche senza carico collegato, attivando F30022. Confermare controllando se le tre letture di corrente di uscita nel display diagnostico dell'azionamento mostrano una condizione di corrente zero realistica — una lettura non zero su un canale con l'azionamento in stato di arresto conferma un guasto di misurazione della corrente sul power block.
D3: L'azionamento ha mostrato F30021 (sovracorrente IGBT) e poi il power block è risultato avere un modulo IGBT fisicamente danneggiato. L'unità di controllo o altre schede dovrebbero essere controllate prima di installare il sostituto A5E00714563?
Sì. Un evento di cortocircuito IGBT crea un transitorio di tensione sul bus DC che si propaga attraverso il cablaggio interno dell'azionamento. Il filtraggio dell'alimentazione dell'unità di controllo fornisce una certa protezione, ma eventi di guasto gravi possono stressare i componenti dell'alimentazione dell'unità di controllo.
Prima di installare il power block sostitutivo, accendere l'azionamento con il power block scollegato (se possibile) per verificare che l'alimentazione a 24V dell'unità di controllo sia entro le specifiche. Controllare anche il circuito di precarica, i fusibili del bus DC e gli eventuali condensatori snubber che potrebbero essere stati esposti al transitorio di guasto.
D4: L'A5E00714563 è elencato come discontinuato. La serie A5E36717xxx è un successore confermato?
La serie A5E36717xxx rappresenta la prossima generazione di assemblaggi power block SINAMICS e funge da famiglia successore della serie A5E00714560. La mappatura specifica del successore — quale numero A5E36717xxx sostituisce specificamente l'A5E00714563 — dovrebbe essere confermata rispetto alla documentazione di migrazione dei pezzi di ricambio di Siemens per il tipo di azionamento specifico e lo stato di produzione.
Il successore incorpora il gate driver IGD2 di prossima generazione pur mantenendo la compatibilità funzionale con la stessa famiglia di azionamenti SINAMICS.
D5: L'A5E00714563 può essere testato prima dell'installazione per verificare che non sia danneggiato?
Un test funzionale di base di un power block IGD2 senza il telaio dell'azionamento non è semplice, poiché la scheda richiede l'interfaccia in fibra ottica SINAMICS e le alimentazioni per funzionare.
L'approccio più affidabile per una scheda aftermarket è procurarsi da un fornitore che offra documentazione di test funzionale — confermando che la scheda è stata alimentata su un banco di prova compatibile con SINAMICS e che tutti i canali di gate sono stati verificati attivi.
Ciò fornisce una ragionevole garanzia prima dell'installazione in un azionamento di produzione.
