Scheda trigger driver inverter/convertitore SIEMENS 430/440 A5E00825001 A5EOO825OO1

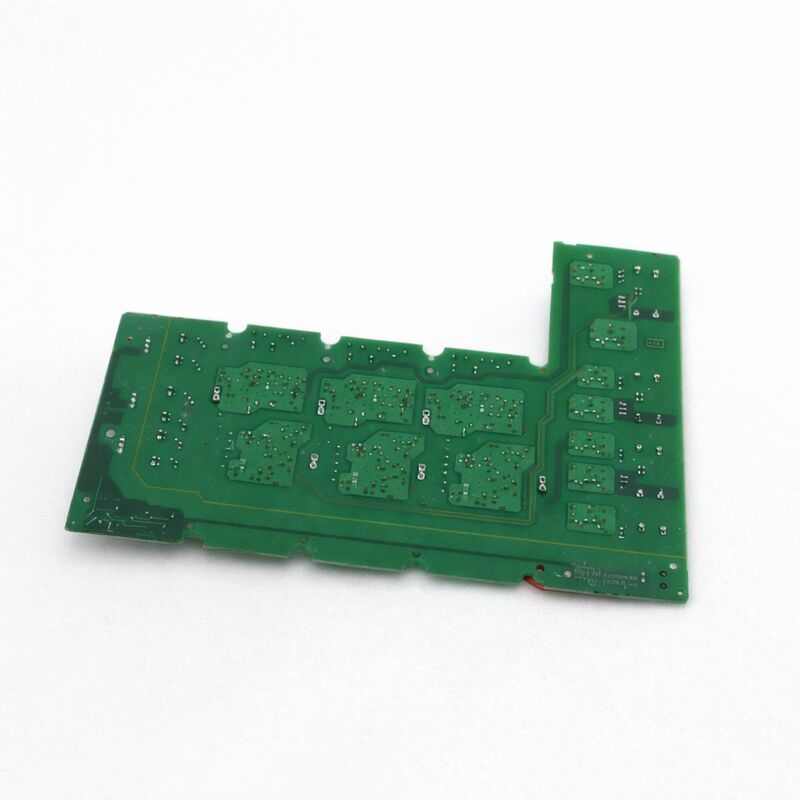

Siemens A5E00825001 IGBT Drive Board IGD1/R3

Numero della parte:A5E00825001

Referenza interna GWE:GWE:A5E00825001

Produttore:Siemens AG Gerätewerk Erlangen (GWE), Germania

Tipo di prodotto:Dispositivo di riparazione del blocco di alimentazione IGBT

Visualizzazione

L'A5E00825001 è la scheda di azionamento del blocco di potenza IGD1/R3 IGBT per gli azionamenti CA MICROMASTER 440 e MICROMASTER 430 di Siemens nella classe di potenza 90?? 132 kW.

Si tratta di un assemblaggio completo da riparare: la scheda IGBT Gate Driver (IGD1) di prima generazione è fornita insieme al modulo di alimentazione IGBT FS300R12KE3-S1,fornire tutto il necessario per ripristinare la sezione di alimentazione dell'inverter dell'unità in un'unica operazione di sostituzione.

Siemens ha fabbricato questo gruppo presso gli stabilimenti del Gerätewerk di Erlangen. Il prefisso GWE nel suo riferimento interno conferma tale origine.

Le parti designate come GWE rappresentano la produzione di assemblee di blocchi di propulsione di Siemens, a differenza dei componenti di terze parti acquistati da Siemens per il montaggio.

Questa linea di produzione interna si riflette nelle caratteristiche strettamente abbinate del driver di cancello e dell'IGBT che rendono l'A5E00825001 un sostituto di qualità di fabbrica piuttosto che un'alternativa generica.

La scheda è stata interrotta il 30 aprile 2016 in quanto la piattaforma MICROMASTER 440/430 ha superato il suo ciclo di fine vita.Per molti siti che continuano a utilizzare le unità MM440 e MM430 nella gamma 90 ∼ 132 kW, il mercato degli accessori rimane l'unica fonte di approvvigionamento.

Le aziende specializzate nella riparazione degli azionamenti dispongono di assemblaggi di scambio testati e il pezzo rimane attivamente commercializzato sul mercato dei ricambi industriali più di un decennio dopo la data di cessazione della produzione.

Specificità principali

IGD1/R3 Fattore di forma e architettura di assemblaggio

The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.

Il driver board IGD1 è montato direttamente sul modulo IGBT FS300R12KE3-S1 e il gruppo combinato si attacca al dissipatore di calore in alluminio dell'unità.che trasporta via il calore di commutazione dalle giunzioni IGBT.

A 210A di potenza continua, l'A5E00825001 fa funzionare l'FS300R12KE3-S1 a una potenza significativa inferiore alla sua capacità di corrente di picco di 300A.

Questa riduzione è intenzionale: la corrente di uscita nominale dell'azionamento a 400 V di corrente alternata corrisponde alla gamma del motore di 90 ‰ 132 kW e il budget di potenza termica del telaio dell'azionamento ≈ l'area del dissipatore,il flusso d'aria di raffreddamento, l'involucro di temperatura ambiente

Il derating fornisce anche un margine per la capacità di sovraccarico del 150% del MM440 (fino a 60 secondi) senza causare stress termico ai moduli IGBT.

Modulo IGBT FS300R12KE3-S1

L'FS300R12KE3-S1 è il ponte IGBT trifase completo di Infineon in un unico pacchetto di moduli, con corrente nominale 300A del collettore e tensione di rottura 1200V del collettore-emettitore.

Il valore nominale del dispositivo di 1200 V fornisce un margine di sicurezza adeguato per una tensione del bus di 650 V di corrente continua, che deriva dalla rettifica di un alimentatore trifase a corrente alternata di 400 V.

La costruzione in un unico pacchetto tutti i sei IGBT del ponte trifase in un unico modulo riduce il numero di connessioni di interfaccia termica e di connessioni di bus interni nell'unità,migliorare sia l'affidabilità della produzione che la semplicità del servizio sul campo.

Lo stato di cessazione e il mercato del riciclaggio

In base a quanto riportato al considerando 113, la Commissione ha ritenuto che la misura in questione costituisce un aiuto di Stato.approvvigionamento di un gruppo di ricambio testato da un rivenditore di ricambi industriali, o assumere una società specializzata in riparazione dell'azionamento per la riparazione a livello di scheda del guasto A5E00825001.

La riparazione a livello di scheda è fattibile quando il modulo IGBT stesso è intatto e il guasto è nel circuito del driver del gate IGD1 ∙ optoaccoppiatori guasti, componenti di rilevamento della desaturazione danneggiati,o circuiti di interfaccia in fibra ottica danneggiati sono tutti difetti a livello di componente che i tecnici di riparazione dell'unità addestrati possono risolvere.

Quando il modulo IGBT stesso ha avuto un guasto (corto circuito o circuito aperto), l'insieme completo deve essere sostituito.

Domande frequenti

D1: Il MM440 GX-frame 110kW mostra un guasto F0022 immediatamente al riavvio, prima che venga dato un comando di esecuzione.

F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.

In primo luogo ispezionare tutti i cavi in fibra ottica tra l'A5E00825001 e la scheda di comando dell'unità, compresi i connettori alle due estremità.

Se le fibre sono confermate buone e F0022 persiste, il circuito IGD1 dell'A5E00825001 ha fallito.

D2: L'A5E00825001 (210A) è elencato accanto all'A5E00825002 (260A) per la stessa piattaforma MM440/MM430.

Le due schede servono diverse potenze nominali all'interno della gamma MM440/MM430.mentre l'A5E00825002 a 260A serve i modelli da 110 kW in su in una configurazione GX più grande dove è necessaria una corrente di bus CC superiore.

La scheda specifica richiesta è determinata dal numero d'ordine dell'unità la sezione di potenza dell'unità installata ospita fisicamente solo uno dei due fattori di forma.

Prima di ordinare una nuova scheda, verificare sempre il numero A5E della scheda installata sulla propria etichetta.

D3: Quando si sostituisce l'A5E00825001, è necessario ricalibrare i parametri dell'azionamento?

No l'unità si avvia normalmente e legge i suoi parametri dalla scheda di controllo senza alcuna fase di ricalibrazione.

Tuttavia,verificare che le connessioni in fibra ottica siano posizionate correttamente e eseguire una breve corsa senza carico per confermare che la scheda di sostituzione genera correnti di fase di uscita corrette prima di riprendere il carico di produzione.

D4: L'A5E00825001 è stato sostituito ma l'unità mostra ora F0004 (eccessiva temperatura) a pieno carico in pochi minuti.

F0004 poco dopo la sostituzione del blocco di alimentazione a pieno carico è quasi certamente errato o manca il materiale di interfaccia termica (TIM) tra la piastra base del modulo FS300R12KE3-S1 e il dissipatore.

Senza una corretta applicazione del TIM, la resistenza termica dalla giunzione IGBT al dissipatore è diverse volte superiore al valore di progettazione,e la giunzione IGBT raggiunge la temperatura in eccesso sotto carico anche mentre il dissipatore di calore si sente solo moderatamente caldo.

Rimuovere l'assemblaggio, pulire entrambe le superfici e applicare nuovamente TIM correttamente secondo la procedura di installazione di Siemens.

D5: Con l'A5E00825001 interrotto dal 2016, esiste un equivalente SINAMICS per un sito che si aggiorna da MM440 a SINAMICS G120?

Nella piattaforma SINAMICS G120, la funzione di potenza equivalente è fornita dal modulo di potenza G120 – il PM240, PM250 o PM260 a seconda dell'applicazione.

Non esiste una scheda IGD1 separata per la fonte; il modulo di alimentazione G120 viene sostituito come unità completa.

Per i siti che migrano da un MM440 da 90 ‰ 132 kW a un SINAMICS G120, il modulo di potenza G120 nella potenza appropriata (tipicamente PM240-2 o PM250-2 a 90 kW o 110 kW,400V) fornisce prestazioni di controllo del motore equivalenti con l'attuale supporto firmware e hardware SINAMICS.
