Circuito stampato CNC
>
|
| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | A5E00825002 |
Codice articolo: A5E00825002
Produttore: Siemens AG (Germania)
Tipo di prodotto: Scheda di pilotaggio per azionamento — Driver di gate IGBT IGD1/R3-BGR con moduli di uscita
Famiglia di prodotti: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

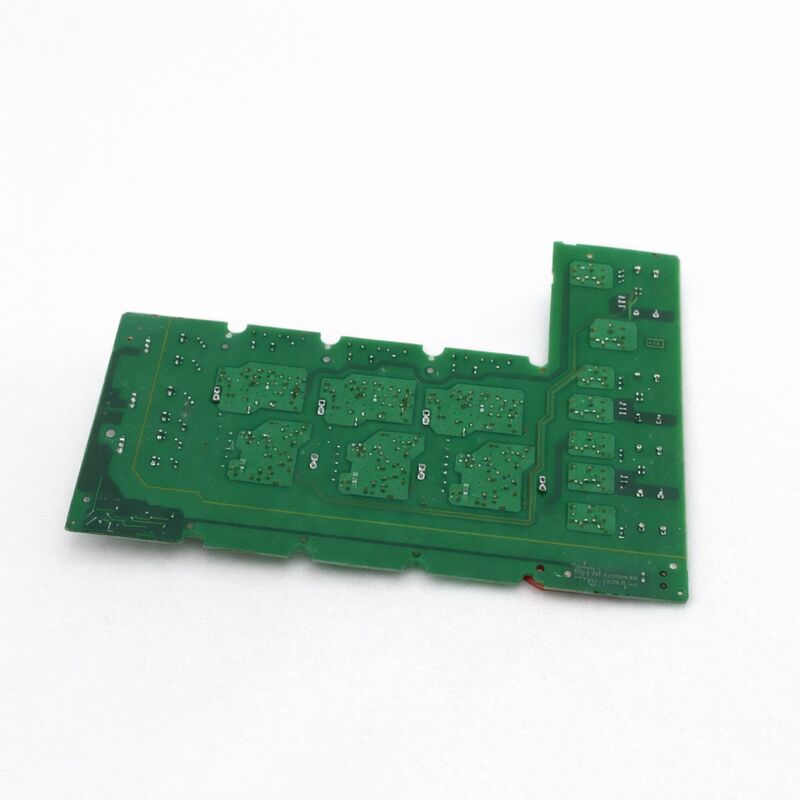

L'A5E00825002 è la scheda di pilotaggio IGD1/R3-BGR — l'assemblaggio del driver di gate IGBT di prima generazione completo di moduli di uscita IGBT — per gli azionamenti CA Siemens MICROMASTER 440 e MICROMASTER 430 nella classe da 110 kW.
La scheda è il cuore della sezione di potenza dell'MM440 a questo livello di potenza: ospita il circuito del driver di gate che pilota gli IGBT dell'inverter, il percorso di misurazione della corrente che ritorna all'algoritmo di controllo vettoriale dell'azionamento e i moduli IGBT stessi che eseguono la commutazione CA ad alta potenza.
Il MICROMASTER 440 da 110 kW (6SE6440-2UD41-1FA1 e simili) si trova in alcune delle applicazioni industriali più esigenti a ciclo continuo — grandi compressori, nastri trasportatori pesanti, centrifughe, ventilatori industriali e pompe di processo dove l'azionamento funziona vicino alla potenza nominale per periodi prolungati.
A questo livello di potenza, le dimensioni fisiche del driver di gate IGBT e dell'assemblaggio del modulo aumentano in modo significativo rispetto alle varianti MM440 di potenza inferiore.
L'A5E00825002 riflette questo: il fattore di forma R3-BGR è un assemblaggio più grande e sostanziale rispetto alle schede della serie R utilizzate in dimensioni di telaio inferiori.
Il suffisso "BGR" nella designazione R3-BGR identifica la revisione specifica della scheda per questa combinazione di IGBT e corrente nominale.
Distingue questa scheda dalla strettamente correlata A5E00825001 — che serve la variante da 210A alla stessa tensione di bus di 480V/650VCC — confermando che la corrente nominale di 260A è specifica per l'A5E00825002 e che le due schede non sono intercambiabili.
| Parametro | Valore |
|---|---|
| Codice articolo | A5E00825002 |
| Produttore | Siemens AG |
| Tipo di prodotto | Scheda di pilotaggio per azionamento — IGD1/R3-BGR con moduli di uscita IGBT |
| Gen. Driver di gate | IGD1 (prima generazione) |
| Fattore di forma | R3-BGR |
| Tensione di ingresso CA | 480V CA |
| Tensione bus CC | 650V CC |
| Corrente nominale | 260A |
| Modulo IGBT | FS450R12KE3-S1 (450A/1200V) |
| Applicazione azionamento | MICROMASTER 440 / 430, classe ~110 kW |
| Stato di produzione | Discontinuato |
| Paese di origine | Germania |
La designazione IGD1 identifica questa scheda come appartenente alla prima generazione della serie di driver di gate IGBT (IGD) di Siemens per azionamenti SINAMICS e MICROMASTER.
La generazione IGD1 ha stabilito l'architettura fondamentale che si è poi evoluta nell'IGD2 utilizzato nelle piattaforme chassis SINAMICS S120 e SINAMICS G120.
L'IGD1 funziona allo stesso modo delle generazioni successive: riceve comandi di commutazione PWM dall'unità di controllo dell'azionamento tramite collegamenti in fibra ottica, genera gli impulsi di gate per ciascuna delle sei posizioni IGBT nel ponte trifase e monitora ciascun IGBT per la desaturazione (rilevamento sovracorrente) tramite il percorso di feedback del driver di gate.
Il collegamento in fibra ottica tra la scheda di controllo e l'IGD1 fornisce isolamento galvanico tra l'elettronica di controllo a bassa tensione e la sezione di potenza ad alta tensione — a un bus CC di 650V, questo isolamento è essenziale per la sicurezza e per impedire la propagazione del rumore di commutazione ad alta frequenza verso l'elettronica di controllo.
L'A5E00825002 incorpora l'interfaccia in fibra ottica per questo percorso di comunicazione come parte del suo assemblaggio PCB.
L'FS450R12KE3-S1 è un modulo ponte IGBT trifase completo con una corrente nominale di 450A continua (1200V VCES), utilizzato nell'A5E00825002 a una corrente operativa ridotta di 260A. Questa riduzione è deliberata — far funzionare il modulo al di sotto della sua corrente massima estende la vita termica, riduce l'escursione della temperatura di giunzione durante i transitori di carico e fornisce un margine contro i sovraccarichi momentanei durante la capacità di sovraccarico del 150% dell'MM440 a intervalli di 60 secondi.
Con un ingresso CA da 480V, il bus CC si trova a circa 650V CC.
La VCES da 1200V dell'FS450R12KE3-S1 fornisce un margine di tensione adeguato a questa tensione di bus, tenendo conto dei picchi di tensione di spegnimento generati dal reattore di uscita dell'azionamento e dalle induttanze dei cavi.
Siemens ha specificato il dispositivo da 1200V per questa tensione di bus proprio perché il margine di sicurezza nelle condizioni di uscita nominali dell'azionamento è necessario per una lunga durata di servizio degli IGBT.
Il codice di guasto F022 dell'MM440 — che indica un guasto dell'interfaccia in fibra ottica tra la scheda di controllo e la scheda IGD — è uno dei codici di guasto più comuni associati all'A5E00825002 in servizio.
Quando questo guasto appare in un MM440 da 110kW, la scheda di controllo dell'azionamento ha perso la comunicazione con la scheda del driver di gate tramite il collegamento in fibra ottica. Prima di sostituire la scheda, ispezionare i cavi in fibra ottica tra l'A5E00825002 e la scheda di controllo: verificare la presenza di fibre rotte, connettori contaminati o cavi piegati abbastanza strettamente da rompere la fibra.
Una fibra danneggiata è molto più comune di un guasto effettivo della scheda come causa di F022.
Se i collegamenti in fibra sono intatti e F022 persiste, il circuito del driver di gate sull'A5E00825002 stesso è guasto e la sostituzione della scheda è necessaria.
D1: L'azionamento MM440 da 110kW mostra F022 (guasto scheda fibra ottica). L'A5E00825002 è stato ispezionato visivamente e non sono visibili danni fisici. Cosa controllare prima di sostituire la scheda?
F022 senza danni fisici visibili è quasi sempre un problema del cavo in fibra ottica piuttosto che un guasto della scheda. Rimuovere ciascun cavo in fibra ottica dai connettori dell'A5E00825002 e dai connettori della scheda di controllo. Ispezionare le estremità del cavo sotto una luce intensa — cercare contaminazione, crepe nella guaina in plastica della fibra o scolorimento sulla punta.
Testare la trasmissione di ciascun cavo con una semplice sorgente LED e un rilevatore, se disponibili. Sostituire qualsiasi cavo sospetto. Ricollegare e accendere prima di concludere che la scheda A5E00825002 sia guasta.
D2: L'A5E00825002 è classificato a 260A ma l'IGBT FS450R12KE3-S1 è classificato a 450A. Perché c'è una differenza così grande?
La classificazione di 450A dell'IGBT è la sua corrente di collettore di picco o massima assoluta in condizioni pulsate a una temperatura del case controllata. Nell'ambiente continuo e termicamente limitato di un armadio di azionamento sigillato, con le perdite di commutazione dovute al PWM alla frequenza portante dell'azionamento e la capacità di sovraccarico dell'azionamento considerate, la corrente continua pratica di questo modulo è sostanzialmente inferiore.
La corrente nominale continua di 260A dell'A5E00825002 è l'uscita termicamente sostenibile alle condizioni ambientali nominali per il telaio dell'azionamento MM440, tenendo conto di tutti questi fattori. Il margine tra 260A e 450A fornisce il margine per il sovraccarico del 150% dell'azionamento e per la longevità del modulo.
D3: La scheda A5E00825002 (260A) può essere utilizzata in un MM440 che originariamente aveva la scheda A5E00825001 (210A)?
No — le due schede servono diverse classificazioni di azionamento (110 kW rispetto all'azionamento con classificazione inferiore associato a 210A). Il montaggio fisico può apparire simile, ma la configurazione del gate drive, la calibrazione del sensore di corrente e i parametri dell'interfaccia di controllo sono abbinati all'azionamento specifico che servono.
L'installazione di una scheda da 260A in un azionamento dimensionato per la scheda da 210A introduce una discrepanza nella misurazione della corrente — la scalatura della corrente della scheda di controllo sarà errata, con conseguente limitazione di corrente impropria, falsi guasti di sovracorrente o funzionamento degli IGBT sottoprotezione. Confermare sempre l'esatto numero A5E sull'etichetta della scheda installata prima di ordinare una sostituzione.
D4: Quando si sostituisce l'A5E00825002, è necessario applicare materiale di interfaccia termica tra il modulo IGBT e il dissipatore di calore?
Sì, senza eccezioni. Il modulo IGBT entra in stretto contatto con il dissipatore di calore in alluminio dell'azionamento attraverso la sua piastra di base.
Il materiale di interfaccia termica — tipicamente un composto a cambiamento di fase o un pad — riempie le microscopiche lacune d'aria tra le due superfici, riducendo drasticamente la resistenza termica dalla giunzione IGBT al dissipatore di calore.
Senza un TIM adeguato, le temperature di giunzione degli IGBT a pieno carico possono essere decine di gradi superiori alla temperatura del dissipatore di calore, raggiungendo facilmente la temperatura massima assoluta del modulo.
Si verificherà un guasto di sovratemperatura (F0004 in MM440) o un guasto prematuro dell'IGBT. Seguire la procedura di applicazione TIM specificata da Siemens durante l'installazione.
D5: L'azionamento funzionava in precedenza a pieno carico di 110kW senza problemi. Dopo un evento di interruzione di corrente, l'azionamento mostra ora F0001 (sovracorrente) a qualsiasi livello di carico superiore al 50%. È l'A5E00825002?
Una soglia di guasto di sovracorrente che si abbassa dopo un evento di alimentazione — in particolare a una percentuale di carico specifica — indica tipicamente che una posizione IGBT nell'A5E00825002 è stata parzialmente danneggiata.
L'IGBT potrebbe ancora condurre e commutare ma con una caratteristica VCE(sat) degradata, facendolo desaturare a una corrente inferiore rispetto a prima dell'evento. Il circuito di rilevamento della desaturazione del driver di gate attiva F0001 quando rileva questa VCE(sat) anomala.
Il pieno carico rivela il guasto perché la corrente è sufficientemente alta da attivare la soglia di protezione degradata.
Una misurazione con oscilloscopio delle tre correnti di fase del motore durante il guasto mostrerà tipicamente un'asimmetria su una fase — indicando la specifica posizione IGBT danneggiata prima che venga decisa la sostituzione completa della scheda.
