| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | 6SE7038-6GL84-1JA1 |
Numero della parte:6SE7038-6GL84-1JA1
Produttore:Siemens AG (Germania)
Tipo di prodotto:Fabbricazione di apparecchiature per la produzione di energia elettrica
Range del prodotto:SIMOVERT MASTERDRIVES (serie 6SE70)
Funzione:Fornitore di alimentazione ausiliario interno per le unità SIMOVERT di grande telaio
Disegni compatibili:J, K, L, M (convertitori e inverter di grande formato di telaio)
Paese di origine:Germania

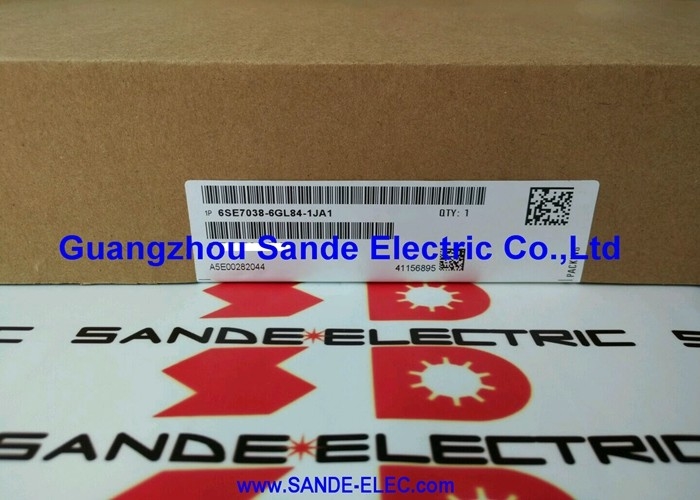

The 6SE7038-6GL84-1JA1 is the PSU2 power supply board for Siemens SIMOVERT MASTERDRIVES chassis drives in design configurations J through M — the largest physical formats in the SIMOVERT 6SE70 drive range.
Questa scheda genera le tensioni ausiliarie interne regolate che alimentano l'elettronica di controllo dell'unità, i circuiti di azionamento del cancello e i sistemi di raffreddamento.
Senza una PSU2 funzionante, l'azionamento non può alimentare alcuna delle sue componenti elettroniche interne, il risultato è un'unità completamente non reattiva indipendentemente dalle condizioni di alimentazione AC.
Il SIMOVERT MASTERDRIVES è stato il sistema di azionamento CA modulare completamente digitale di Siemens.
La denominazione di base 6SE7038 copre il telaio ad alta potenza della serie 6SE70, mentre la denominazione GL identifica le varianti a grande telaio e M che utilizzano più assemblee IGBT parallele per fornire la corrente di uscita elevata necessaria per il controllo del motore da centinaia di kilowatt.
Questi propulsori si trovano nei laminatoi, nelle gru pesanti, nelle grandi centrifugazioni, nei sistemi di propulsione delle navi, nei cementifici e nelle miniere,e grandi banchi di prova in cui sono richiesti un'elevata potenza continua e una risposta precisa alla coppia.
A questa scala, l'alimentazione interna ausiliaria è un sottosistema critico.
La scheda PSU2 deve alimentare contemporaneamente il processore di controllo, i binari di distorsione dell'azionamento del cancello per più gruppi IGBT, i circuiti di monitoraggio dei guasti,e il sistema di controllo del ventilatore di raffreddamento con regolazione della tensione e alta affidabilità.
| Parametro | Valore |
|---|---|
| Numero della parte | 6SE7038-6GL84-1JA1 |
| Produttore | Siemens AG |
| Tipo di prodotto | Fabbricazione di impianti di alimentazione elettrica |
| Gamma di prodotti | SIMOVERT MASTERDRIVES 6SE70 |
| Funzione | Fornitore di alimentazione ausiliario interno |
| Dimensioni di progetto compatibili | J, K, L, M (chassis grande) |
| Paese di origine | Germania |
| Stato della produzione | Interrotto (disponibile sul mercato dei prodotti di ricambio) |
In unità SIMOVERT più piccole, una scheda PSU1 gestisce i bisogni di potenza ausiliaria.
Le unità di progettazione da J a M contengono più moduli IGBT paralleli, ciascuno dei quali richiede un proprio alimentatore di alimentazione isolato per il controllo di commutazione sicuro e indipendente.
Il sistema di raffreddamento di queste grandi unità prevede impianti di ventilazione più grandi con un controllo di potenza più complesso.
La scheda PSU2 è progettata per soddisfare questi requisiti ampliati, fornendo i binari isolati aggiuntivi e una maggiore capacità totale di potenza ausiliaria che progetta la domanda J attraverso M.
La PSU2 converte la potenza disponibile derivata dall'alimentazione AC principale dell'azionamento o, in alcune configurazioni, da un'alimentazione ausiliaria separata, nei binari DC regolati che servono i circuiti interni.La qualità di questo regolamento influisce direttamente sulle prestazioni di guida.
L'ondulazione o la flessione della rotaia di alimentazione dell'azionamento del cancello alterano il comportamento di accensione e spegnimento dell'IGBT, che a sua volta influisce sulla qualità della forma d'onda della corrente del motore e può innescare spegnimenti protettivi.
I guasti della PSU2 nei grandi azionamenti del telaio SIMOVERT tendono a presentarsi in uno dei pochi modi.
La non risposta completa all'accensione e' la piu' comune.
L'unità e' completamente scura con conferma di alimentazione AC.
Intermittente difetti hardware all'avvio. L'unità inizia la sua sequenza di avvio, quindi si avvia con un errore di alimentazione interna o un codice di errore hardware.
La PSU2 sta producendo tensione, ma con un'eccessiva ondulazione o occasionali interruzioni che innescano il monitoraggio interno dell'unità.
Errori di raffreddamento senza altri problemi.
Se l'alimentazione del ventilatore del PSU2 non funziona mentre l'alimentazione del comando rimane funzionante, il raffreddamento si interrompe mentre l'unità appare altrimenti normale.
L'azionamento si scatena poi sul lavandino a temperatura elevata sotto carico.
Per confermare il guasto della PSU2 è necessario misurare le tensioni di uscita della scheda con l'unità alimentata in condizioni controllate,seguendo le procedure di sicurezza applicabili per l'ambiente ad alta tensione.
I SIMOVERT MASTERDRIVES di design da J a M sono grandi unità ad alta potenza.
Anche dopo l'isolamento della rete CA, i condensatori del bus CC mantengono la carica pericolosa.
La tensione del bus in CC deve essere confermata al di sotto di 50 V con uno strumento adatto prima di ogni accesso interno.I lavori su tali unità devono essere effettuati in conformità alle procedure di sicurezza in loco per le alte tensioni e alle norme di sicurezza elettrica applicabili..
Solo il personale elettrico qualificato e autorizzato dovrebbe eseguire l'accesso interno o la manutenzione a livello di bordo.
La piattaforma SIMOVERT MASTERDRIVES è stata sostituita dalla piattaforma SINAMICS, ma la base installata di unità SIMOVERT in servizio in tutto il mondo rimane ampia.Molti siti hanno azionamenti in buone condizioni meccaniche, il software di controllo stabile where only spare parts like the PSU2 board are needed to sustain operation.
Il mercato dei prodotti di ricambio fornisce schede 6SE7038-6GL84-1JA1 testate e rinnovate da servizi professionali di riparazione e sostituzione di elettronica industriale.
Per i siti con più unità SIMOVERT di grandi dimensioni, è fortemente consigliabile tenere almeno una scheda PSU2 di riserva sul sito.
Un guasto completo dell'azionamento senza una scheda di riserva in mano significa settimane di tempo di approvvigionamento molto più lungo di quanto la maggior parte delle operazioni possa tollerare.
D1: Dopo l'accensione, il grande SIMOVERT MASTERDRIVES non mostra alcuna risposta display vuoto, ventilatori silenziosi, relè non attivo.
Primo conferma: la tensione di alimentazione AC ai terminali di ingresso dell'azionamento è entro il raggio, tutti i fusibili e gli interruttori sono intatti e gli interruttori di isolamento principali all'interno dell'armadio dell'azionamento sono chiusi.Se l'alimentazione AC è confermata presente e tutti i dispositivi di protezione sono intatti, il passo successivo consiste nel controllare la tensione di uscita ai connettori di uscita della scheda PSU2.
La tensione di uscita è zero con punti di ingresso CA confermati direttamente al guasto della PSU2.
D2: La scheda 6SE7038-6GL84-1JA1 è l'unica utilizzata su tutte le grandi dimensioni del telaio SIMOVERT MASTERDRIVES?
La scheda 6SE7038-6GL84-1JA1 PSU2 copre i disegni da J a M. Le unità SIMOVERT con telaio più piccolo utilizzano diverse varianti di PSU (PSU1 per i disegni fino a G o H, a seconda dell'unità specifica).
Confirmare la designazione di progetto dell'azionamento specifico trovato sulla targa di immissione prima di ordinare.L'utilizzo di una scheda PSU da una gamma di progettazione diversa non fornirà le corrette tensioni ausiliarie per l'unità bersaglio.
D3: L'unità si riavvia normalmente dopo aver sostituito il 6SE7038-6GL84-1JA1, ma si attiva su F030 (errore hardware) dopo pochi minuti di funzionamento.
F030 dopo un riavvio con successo suggerisce che la nuova PSU2 può fornire una tensione marginale con carico inizialmente adeguato ma che si abbassa quando il carico interno dell'unità aumenta durante il funzionamento.
Misurare le tensioni di uscita della PSU2 in condizioni di funzionamento e confrontarle con le specifiche.
Se le tensioni sono entro le specifiche, l'F030 può essere un problema non correlato un guasto della scheda di trasmissione IGBT, un guasto della scheda di controllo,o un difetto di monitoraggio della temperatura che era presente prima del guasto dell'UPS2 e che è ora visibile.
D4: Un'unità SIMOVERT J-frame è in servizio da 18 anni. La PSU2 ha appena fallito. Vale la pena sostituire la scheda o si dovrebbe sostituire l'intera unità?
Un'unità J-frame di 18 anni con un primo guasto della PSU2 può ancora avere una significativa durata di vita rimanente nella sua elettronica di potenza
Tuttavia, è probabile che i condensatori a bus a corrente continua di questa età si avvicinino al limite della loro vita utile e dovrebbero essere ispezionati (capacità di misura e ESR).
Se i condensatori sono al limite, e l'unità è stata altrimenti affidabile,una sostituzione della PSU2 combinata con una sostituzione preventiva del condensatore può essere più conveniente di una sostituzione del propulsore completo.
Se l'unità ha avuto più guasti, valutare la traiettoria totale dei costi di manutenzione rispetto a una sostituzione SINAMICS moderna.
D5: Il 6SE7038-6GL84-1JA1 può essere riparato anziché sostituito se il difetto è causato da un condensatore difettoso o da un fusibile rotto sulla scheda?
La riparazione a livello di scheda da parte di un tecnico qualificato in elettronica di potenza è possibile per alcune modalità di guasto del PSU2o componenti discreti guasti sono riparabili con l'attrezzatura giusta e accesso schematico.
Le officine di riparazione di unità professionali offrono questo servizio.
La scheda riparata deve essere sottoposta a prova sotto carico prima di essere rientrata in servizio in un'unità di produzione.
