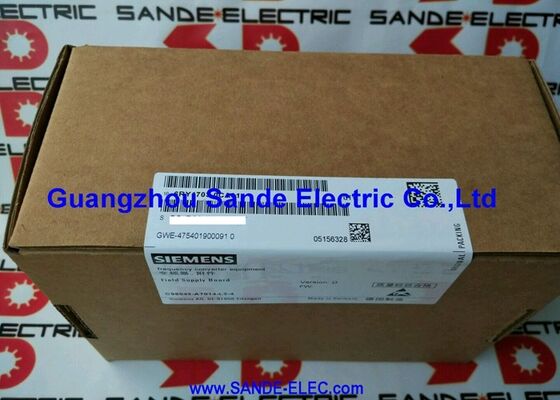

ORIGINALE SIEMENS Tavola di alimentazione irreversibile C98043-A7002-L1-12 C98043A7002L112 C98O43-A7OO2-L1-12

C98043-A7002-L1-12 ∙ Siemens C98043-A7002 Power Supply Module L1 Revision / 28×28×6 cm / 3 kg / Drive Power Supply Spare

C98043-A7002 Famiglia di schede di alimentazione con più livelli di revisione

Il C98043-A7002 è una famiglia di schede di azionamento Siemens confermata in più livelli di revisione L e tipi funzionali.

La differenza di peso significativa 3 kg (L1-12) rispetto a 0,7 kg (L4-12) riflette la differenza funzionale fondamentale tra i due:il modulo di alimentazione L1-12 contiene i componenti di conversione di potenza effettivi (trasformatori, grandi condensatori, transistor di potenza) che generano tensioni DC regolate, mentre la scheda di interfaccia di potenza L4-12 fornisce una funzione di interfaccia a livello di segnale.

Specificità principali

Ruolo dell'alimentazione in architettura di azionamento

nei sistemi di propulsione Siemens, un modulo di alimentazione di questa classe fornisce:

Potenza di comando regolata:L'elettronica di controllo dell'unità - microprocessori, driver di gate, circuiti I/O, display e interfacce di comunicazione - richiedono tutte tensioni DC precise e regolate.Il modulo di alimentazione genera queste tensioni dall'alimentazione disponibile (in genere 24V o derivata dalla rete) e le mantiene stabili in condizioni di carico e alimentazione variabili.

Isolamento:Drive power supply modules provide galvanic isolation between the high-voltage power section and the low-voltage control electronics — protecting the control circuits and connected equipment from DC bus and mains voltage.

Protezione:Monitoraggio di sovra-voltaggio, sotto-voltaggio e sovra-corrente su ogni rotaia di uscita garantendo che i guasti della rotaia di alimentazione generino allarmi di protezione prima che l'elettronica di controllo collegata venga danneggiata.

Scenari di applicazione

Errore di alimentazione dell'unità:Un sistema di azionamento Siemens perde la potenza di controllo, il display diventa scuro, l'azionamento non risponde e non vengono generati allarmi (nessuna potenza per generarli).L'indagine identifica il modulo di alimentazione C98043-A7002-L1-12 come il difettoLa sostituzione del modulo di alimentazione da 3 kg ripristina la potenza di controllo dell'intero sistema di propulsione.

Manutenzione prevista:A facility maintaining Siemens drive equipment includes C98043-A7002-L1-12 in a planned power supply module renewal programme — proactively replacing the aging power supply before capacitor degradation causes a production interruption.

Domande frequenti

D1: Come posso confermare che C98043-A7002-L1-12 sia il modulo di alimentazione corretto per il mio drive?

Leggere l'etichetta del numero di componente completo del modulo installato Il numero completo della parte deve corrispondere esattamente. Riferimento incrociato con il manuale di manutenzione dell'unità e la tabella delle parti di ricambio per confermare la posizione del modulo e le specifiche di tensione di uscita.

D2: Qual è la differenza tra C98043-A7002-L1-12 (Module di alimentazione) e C98043-A7002-L4-12 (Power Interface Board)?

Nonostante condividano il prefisso della famiglia C98043-A7002, questi sono prodotti funzionalmente diversi.condensatoriLa scheda di interfaccia di alimentazione L4-12 (0,7 kg) fornisce una funzione di interfaccia a livello di segnale tra le sezioni di azionamento.7 kg) riflette questa distinzione funzionaleQuesti pannelli servono a scopi diversi e non sono intercambiabili.

D3: Quali sintomi indicano un guasto del modulo di alimentazione C98043-A7002-L1-12?

I guasti del modulo di alimentazione generalmente producono: perdita completa della potenza di controllo dell'azionamento (display scuro, nessuna risposta agli input dell'operatore),tensioni di alimentazione errate su uno o più binari (causando comportamenti di azionamento irregolari o allarmi specifici sensibili alla tensione), o allarmi di sovraccarico dell'alimentazione che indicano che il modulo non è in grado di mantenere la tensione di uscita nominale sotto carico.A differenza dei guasti dell'inverter (che influenzano la potenza del motore) o dei guasti del controllo (che influenzano il software), i guasti dell'alimentazione influenzano simultaneamente tutte le funzioni di propulsione.

D4: Quali sono le precauzioni ESD e di sicurezza applicabili quando si manipola il C98043-A7002-L1-12?

L'unità C98043-A7002-L1-12 pesa 3 kg. È necessario sollevare con due mani da una superficie sicura per ESD.I condensatori del modulo possono mantenere la carica dopo l'isolamento della rete ¢ consentire il tempo di scarica raccomandato prima della manipolazione. Utilizzare una cinghia antistatica al polso quando si manipola il modulo per evitare danni elettrostatici al circuito di controllo.
