ORIGINAL SIEMENS MM430 INVERTER/CONVERTER CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

MC00160783M01 | Scheda CPU / I/O Inverter — Sistemi di azionamento a frequenza variabile industriali

Codice articolo: MC00160783M01

Tipo di prodotto: Scheda CPU / I/O Inverter (PCB di controllo integrato)

Funzione: Scheda di controllo CPU centrale e interfaccia di ingresso/uscita per convertitori di frequenza / inverter industriali

Applicazione: Azionamenti a velocità variabile per motori AC industriali, inverter di frequenza, sistemi di azionamento per l'automazione

Panoramica

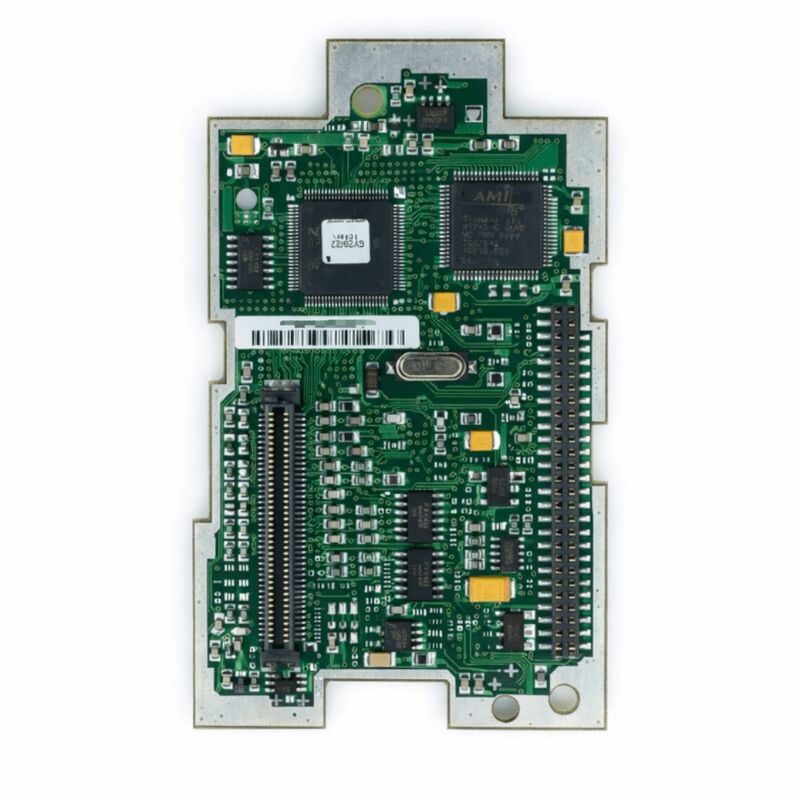

Il MC00160783M01 è una scheda a circuito stampato integrata CPU e I/O progettata per sistemi di azionamento a frequenza variabile (VFD) e inverter industriali. Nell'architettura di un moderno inverter industriale, la scheda di controllo CPU I/O è il nucleo operativo: riunisce il processore dell'azionamento — che esegue gli algoritmi di controllo del motore, la gestione dei parametri e i protocolli di comunicazione — con i circuiti dell'interfaccia di ingresso/uscita che collegano l'azionamento al sistema di automazione più ampio.

Su un'unica scheda, la scheda di controllo CPU I/O gestisce il calcolo in tempo reale richiesto per il controllo del motore e contemporaneamente gestisce i segnali discreti e analogici che collegano l'azionamento a sensori, attuatori, PLC e pannelli operatore.

I convertitori di frequenza industriali si affidano alla scheda CPU I/O come centro decisionale.

I riferimenti di velocità arrivano dal sistema di controllo dell'impianto. Vengono elaborati i segnali di feedback dai sensori di corrente del motore, dal feedback dell'encoder e dai monitor di temperatura. Le uscite di controllo per avvio, arresto, avanti, indietro e relè di guasto escono attraverso l'interfaccia I/O. Tutto ciò passa attraverso il MC00160783M01.

Quando questa scheda si guasta, l'azionamento solitamente perde ogni capacità operativa — potrebbe accendersi ma non accettare comandi, oppure potrebbe non completare affatto la sequenza di autotest.

Il designatore della versione MC00160783M01 M01 identifica questa come la prima versione di questa specifica scheda, stabilendo il suo ruolo nella configurazione di base dell'azionamento.

Le schede di controllo industriali di questo tipo sono progettate secondo rigorosi standard di affidabilità — devono funzionare continuamente senza interruzioni in ambienti industriali dove vibrazioni, variazioni di temperatura e rumore elettromagnetico sono routine.

Specifiche chiave

Architettura CPU e I/O integrata

Il MC00160783M01 integra due funzioni che nelle generazioni precedenti di azionamenti occupavano spesso schede separate: la CPU e l'interfaccia I/O. La sezione CPU esegue l'algoritmo di controllo del motore — nei moderni azionamenti si tratta tipicamente di un algoritmo di controllo vettoriale o di controllo diretto della coppia che richiede una temporizzazione precisa e alte frequenze di campionamento.

L'algoritmo calcola i vettori di tensione richiesti da applicare al motore in base alla velocità o alla coppia comandata e alle correnti del motore misurate.

Genera i comandi di commutazione PWM che vanno ai driver di gate IGBT dell'azionamento, e lo fa con un tempo di ciclo misurato in microsecondi.

La sezione I/O gestisce il compito più lento ma ugualmente importante di interfacciare l'azionamento con l'ambiente dell'impianto.

Gli ingressi digitali ricevono segnali da sorgenti esterne: il comando di avvio del PLC, il segnale di conferma guasto, l'ingresso dell'interruttore termico del motore, il circuito di arresto di emergenza. Le uscite digitali inviano segnali di stato al PLC: azionamento in funzione, a velocità, guasto, pronto.

Gli ingressi analogici acquisiscono i riferimenti di velocità dal sistema di controllo di processo — tipicamente segnali di corrente 4–20mA o segnali di tensione 0–10V.

Le uscite analogiche riportano la velocità effettiva del motore o la coppia al sistema DCS o SCADA.

La combinazione di entrambe le funzioni sul MC00160783M01 riduce il numero di schede nell'azionamento, semplifica il cablaggio interno e migliora l'integrità del segnale — la CPU e l'interfaccia I/O condividono un riferimento di massa comune senza il percorso del segnale inter-scheda che i progetti separati richiedono.

Elaborazione del controllo motore

La CPU sul MC00160783M01 esegue il controllo motore in tempo reale alla velocità richiesta dalla strategia di modulazione dell'azionamento. Per un tipico inverter industriale che opera a una frequenza di commutazione da 2kHz a 16kHz, il ciclo di controllo viene eseguito alla stessa frequenza — la CPU deve completare il suo calcolo completo del ciclo di controllo entro un periodo di commutazione.

A una frequenza di commutazione di 4kHz, ciò significa 250 microsecondi per ciclo di controllo.

All'interno di questa finestra, la CPU legge gli ingressi ADC, esegue l'algoritmo di controllo, aggiorna i duty cycle PWM e gestisce eventuali richieste di comunicazione.

Il processore I/O, in esecuzione contemporaneamente, scansiona gli ingressi digitali a una velocità sufficientemente elevata per catturare i segnali dall'impianto — un segnale di marcia/arresto o un ingresso di guasto deve essere rilevato entro pochi millisecondi per rispondere in modo appropriato.

Gli ingressi analogici vengono campionati a velocità appropriate per la variabile di processo più lenta (tipicamente il riferimento di velocità con frequenza di aggiornamento di 10 ms) fino al segnale di feedback più veloce (feedback di corrente campionato alla frequenza del ciclo di controllo).

Considerazioni sulla sostituzione

Quando si sostituisce il MC00160783M01, il set di parametri dell'azionamento — che memorizza tutti i dati di configurazione per il motore, la modalità di controllo, l'assegnazione degli I/O, le impostazioni di comunicazione e le soglie di protezione — dovrebbe essere salvato dall'azionamento prima della rimozione.

Dopo aver installato la scheda sostitutiva e acceso l'azionamento, verificare se la memoria dell'azionamento conserva il set di parametri (alcuni azionamenti memorizzano i parametri nella memoria non volatile sulla scheda stessa, mentre altri li memorizzano in un modulo di memoria separato o nell'unità di controllo).

Se il set di parametri è memorizzato sulla scheda sostituita, deve essere ricaricato dal backup prima della messa in servizio.

Le impostazioni dei jumper, le posizioni degli switch DIP e gli eventuali switch di configurazione hardware sulla scheda originale devono essere trasferiti o abbinati sulla scheda sostitutiva prima dell'installazione.

FAQ

D1: Dopo un fulmine sull'alimentazione dell'impianto, l'inverter non risponde più ad alcun comando di marcia. Lo stadio di potenza appare integro e il bus DC si carica correttamente. Il MC00160783M01 è il guasto?

Gli eventi di sovratensione indotti da fulmini danneggiano comunemente la sezione dell'interfaccia I/O della scheda di controllo — gli optoisolatori di ingresso digitale e i circuiti di protezione dell'ingresso analogico sono i componenti più esposti.

Se l'azionamento si accende (il bus DC si carica, il display si illumina) ma non risponde ad alcun segnale di ingresso e non genera uscita motore, è probabile che l'interfaccia I/O sul MC00160783M01 sia stata danneggiata.

Verificare altri indicatori: un codice di guasto sul display che indica un guasto hardware interno conferma il danno a livello di scheda.

D2: Il display dell'azionamento è completamente spento dopo l'accensione. La tensione di alimentazione è confermata corretta. Il MC00160783M01 è il guasto?

Un display spento con tensione di alimentazione corretta confermata suggerisce che l'alimentatore interno della scheda CPU è guasto, o che la comunicazione del display tra la scheda CPU e il pannello display è stata interrotta.

Prima di concludere che la scheda CPU I/O è guasta, controllare il cavo di collegamento tra la scheda e il pannello display — riposizionarlo.

Controllare anche eventuali fusibili di alimentazione di controllo sulla scheda. Se l'alimentazione raggiunge la scheda ma il display rimane spento, la scheda CPU richiede la sostituzione.

D3: L'azionamento fa funzionare correttamente il motore in modalità manuale locale ma non risponde ai segnali di comando remoti tramite gli ingressi digitali. Il cablaggio I/O è stato verificato come corretto. Qual è il guasto probabile?

Un azionamento che risponde localmente ma non remotamente con cablaggio I/O corretto confermato suggerisce che la sezione di ingresso digitale del MC00160783M01 presenta un guasto — gli optoisolatori per gli ingressi di comando remoti potrebbero essersi guastati mentre altri circuiti rimangono funzionanti.

Verificare le impostazioni dei parametri che selezionano la sorgente di controllo locale e remota — assicurarsi che l'azionamento sia configurato per il controllo degli ingressi remoti.

Se le impostazioni sono corrette e gli indicatori LED di ingresso digitale sulla scheda non si illuminano quando vengono applicati i segnali remoti, gli optoisolatori di ingresso si sono guastati.

D4: È stata installata una sostituzione MC00160783M01. L'azionamento funziona ma visualizza una velocità motore errata sull'uscita analogica e il PLC riceve un feedback di velocità errato. Cosa dovrebbe essere controllato?

Segnali di uscita analogici errati dopo la sostituzione della scheda sono tipicamente causati da uno scostamento di calibrazione nella sezione di uscita analogica della nuova scheda, o da una discrepanza nei parametri di configurazione dell'intervallo di uscita. Controllare le impostazioni dei parametri per l'intervallo di uscita analogica (selezione 0–10V o 4–20mA e la scalatura dell'uscita).

Se i parametri corrispondono alla configurazione originale ma l'uscita è ancora errata, il circuito di uscita analogica sulla scheda sostitutiva presenta un problema di calibrazione o di componente che richiede assistenza.

D5: Il MC00160783M01 è descritto come versione M01. Se una sostituzione mostra M02 o una revisione successiva, è sicuro usarla?

Le revisioni di una scheda di controllo all'interno della stessa famiglia di codici articolo sono generalmente retrocompatibili — la revisione M02 includerebbe aggiornamenti dei componenti o miglioramenti dell'affidabilità mantenendo la stessa specifica funzionale e interfaccia fisica.

Tuttavia, confermare con la documentazione del produttore dell'azionamento o il catalogo dei pezzi di ricambio che la revisione M02 è elencata come sostituzione diretta per M01 prima dell'installazione.

Alcune modifiche di revisione comportano aggiornamenti del firmware che influiscono sulla compatibilità dei parametri.
