ORIGINALE SIEMENS S120 INVERTER/CONVERTER IGD Trigger Board A5E36717803 A5E367178O3

Siemens A5E36717803 | Riparazione Power Block SINAMICS — Moduli IGBT IGD2/R4 480V/490A con Doppio FS450R12KE3-S1

Codice Articolo: A5E36717803

Riferimento WLX: WLX_999999

Produttore: Siemens AG (Germania)

Tipo di Prodotto: Assemblaggio di Riparazione Power Block SINAMICS — Scheda Inverter di Controllo Drive IGD2/R4

Panoramica

L'A5E36717803 è l'assemblaggio di riparazione del Power Block SINAMICS della serie IGD2/R4 per applicazioni da 480V/490A — il set di schede gate driver e moduli IGBT di nuova generazione che ha succeduto i precedenti assemblaggi A5E00714562 e A5E00825002. Mentre i precedenti power block includevano ciascuno un singolo modulo IGBT FS450R12KE3-S1, l'A5E36717803 porta la configurazione un passo avanti: include due moduli IGBT FS450R12KE3-S1, conferendo a questo assemblaggio la corrente continua nominale più elevata di 490A necessaria per i drive SINAMICS nelle fasce superiori della gamma di potenza del chassis da 480V.

La designazione WLX_999999 — visibile sull'etichetta del prodotto accanto al numero A5E — è il riferimento interno di ingegneria di servizio di Siemens per questa specifica configurazione di power block. I riferimenti prefissati WLX identificano gli assemblaggi di riparazione in base al loro lotto di ingegneria di servizio, distinguendoli dai numeri di prodotto ordinati dal mercato.

Il numero A5E36717803 è quello che appare nei sistemi di ordinazione e nei database dei pezzi di ricambio; il riferimento WLX è quello che gli ingegneri di servizio utilizzano quando documentano le riparazioni sul campo e i registri di servizio.

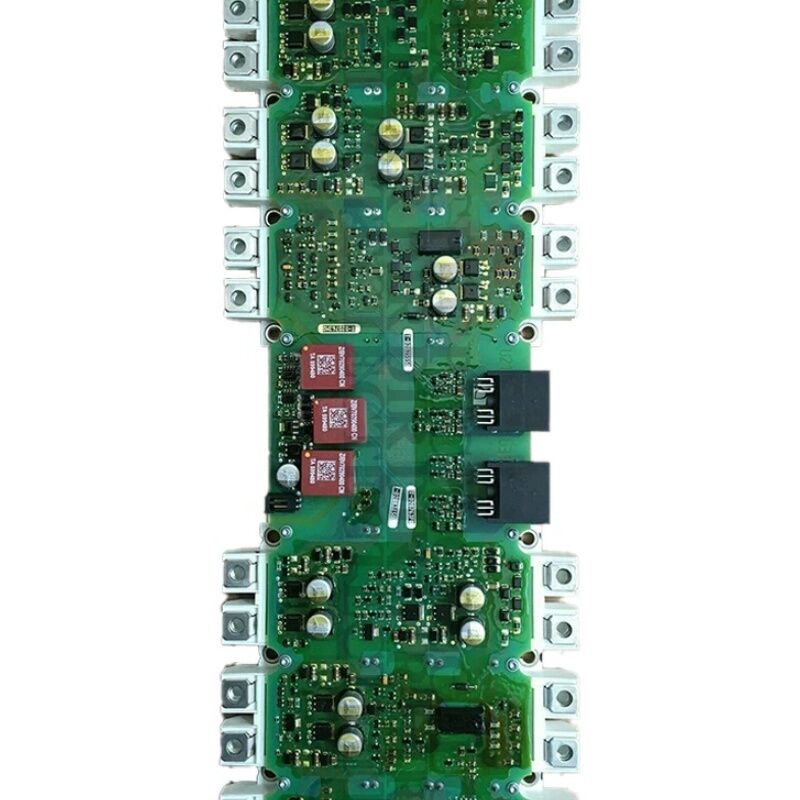

Questo assemblaggio viene fornito come unità completa e abbinata — la scheda gate driver IGD2 e entrambi i moduli IGBT arrivano insieme, pronti per l'interfacciamento termico per l'installazione.

L'abbinamento della scheda gate driver ai moduli IGBT specifici non è casuale: i parametri di gate drive (valori delle resistenze di gate, capacità di corrente di uscita, temporizzazione) nella scheda IGD2 sono specificamente calibrati per le caratteristiche di gate dell'FS450R12KE3-S1.

Separare l'assemblaggio e procurarsi i componenti individualmente introduce il rischio di disallineamento del gate drive che può ridurre la vita utile degli IGBT o generare un comportamento di commutazione anomalo.

Specifiche Chiave

Configurazione Doppio IGBT a 490A

Il passaggio dalle configurazioni a singolo IGBT a quelle a doppio IGBT è guidato dai limiti termici dei singoli moduli IGBT. L'FS450R12KE3-S1 ha una potenza nominale di 450A, ma in pratica, alle correnti di uscita continue più elevate e con funzionamento a frequenza portante completa, il budget termico di un singolo modulo limita la corrente utilizzabile al di sotto dei 490A.

Installando due moduli FS450R12KE3-S1 — uno per ciascuna metà delle coppie di fasi dell'inverter o disposti in configurazione parallela — l'A5E36717803 distribuisce la corrente e il calore tra due dispositivi, raggiungendo la classificazione più elevata di 490A mantenendo ciascun modulo all'interno della sua area operativa sicura.

Questo design a doppio modulo migliora anche l'affidabilità attraverso il derating. Ciascun modulo opera a una frazione inferiore della sua massima capacità assoluta, il che riduce l'oscillazione della temperatura di giunzione durante i cicli di carico e prolunga la vita utile del modulo rispetto a un design a singolo modulo che opera più vicino al suo limite.

La scheda gate driver IGD2 nell'A5E36717803 è adattata per pilotare entrambi i moduli IGBT in sincronizzazione — entrambi i dispositivi in una data posizione di fase dell'inverter ricevono i loro impulsi di gate simultaneamente, garantendo una condivisione equilibrata della corrente tra i due moduli paralleli.

Architettura IGD2/R4

Il formato R4 identifica il formato di montaggio fisico utilizzato in questa gamma di potenza dei drive SINAMICS con chassis. La scheda IGD2 si monta direttamente sull'assemblaggio del modulo IGBT e si collega all'unità di controllo del drive tramite un'interfaccia standardizzata.

Questa interfaccia trasporta i comandi di commutazione PWM dall'unità di controllo all'IGD2 e trasporta i dati di misurazione della corrente e del sensore di temperatura dall'IGD2 ai algoritmi di controllo ad anello chiuso dell'unità di controllo.

La scheda IGD2 implementa la protezione da desaturazione a livello hardware su ciascuna posizione IGBT. Quando a un IGBT viene comandato di accendersi, l'IGD2 monitora la tensione collettore-emettitore.

Se la tensione non scende al livello di saturazione previsto — indicando che il dispositivo non può condurre la corrente comandata — l'IGD2 sopprime immediatamente tutti gli impulsi di gate. Questa risposta a livello di microsecondi impedisce il tipo di sovracorrente sostenuta che distrugge le giunzioni IGBT, agendo più velocemente di qualsiasi risposta ai guasti software nell'unità di controllo.

Nota sul Materiale di Interfaccia Termica (TIM)

Il suffisso "TIM" a volte citato nella documentazione di servizio A5E36717803 indica che l'assemblaggio viene fornito con materiale di interfaccia termica pre-applicato o incluso. Un corretto accoppiamento termico tra le piastre di base del modulo IGBT e il dissipatore di calore del drive è fondamentale — la resistenza termica a questa interfaccia determina direttamente quanto sale la temperatura di giunzione dell'IGBT durante il funzionamento a pieno carico.

TIM mancante o applicato in modo errato è una causa comune di allarmi di sovratemperatura IGBT post-installazione (F30022) anche quando il dissipatore di calore stesso è ben raffreddato.

FAQ

D1: Il drive ha attualmente un power block A5E00714562. L'A5E36717803 può essere installato direttamente come sostituzione?

L'A5E36717803 è il successore designato da Siemens dell'A5E00714562 ed è stato progettato come sostituzione sul campo per tale assemblaggio. Nella maggior parte delle configurazioni di chassis SINAMICS G120 e G150 nella gamma di potenza applicabile, si installa nella stessa posizione e si interfaccia allo stesso modo.

Tuttavia, confermare lo stato di produzione specifico del drive e la versione del firmware rispetto alla tabella di applicabilità dei successori di Siemens.

Alcuni drive di produzione molto precoce potrebbero richiedere un aggiornamento del firmware prima che l'identificazione elettronica della nuova scheda IGD2 venga riconosciuta correttamente dal sistema di gestione dei componenti del drive.

D2: Cosa significa la designazione "WLX_999999" sull'etichetta?

WLX è il sistema di riferimento interno di Siemens per i lotti di ingegneria di servizio per gli assemblaggi di riparazione dei drive. WLX_999999 identifica questa particolare configurazione di power block all'interno del sistema di ricambi per riparazioni di Siemens.

Viene utilizzato dagli ingegneri di servizio Siemens per la documentazione delle riparazioni e i registri di servizio.

Ai fini dell'ordinazione e dei pezzi di ricambio, il numero A5E36717803 è il riferimento corretto. Il numero WLX non sostituisce il numero A5E in alcun contesto di acquisto o inventario.

D3: Il drive mostra F30022 (sovratemperatura IGBT) entro 10 minuti dal funzionamento a pieno carico dopo l'installazione del power block A5E36717803. Il dissipatore di calore non è caldo al tatto. Qual è la causa più probabile?

F30022 poco dopo l'installazione con un dissipatore di calore freddo è il segno classico di materiale di interfaccia termica errato o mancante tra le piastre di base del modulo IGBT e la superficie del dissipatore di calore.

Se il TIM non è stato applicato durante l'installazione, o è stato applicato in modo non uniforme, la resistenza termica dalla giunzione IGBT al dissipatore di calore è molto più alta di quanto previsto dal modello termico del drive.

La giunzione IGBT raggiunge la sovratemperatura prima che il corpo del dissipatore di calore abbia il tempo di scaldarsi in modo significativo.

Rimuovere e reinstallare il power block con una corretta applicazione del TIM seguendo la procedura di installazione Siemens.

D4: L'A5E36717803 include due moduli IGBT. Se uno dei due moduli si guasta in servizio, è possibile sostituire solo quel modulo?

No — la sostituzione di un singolo modulo mantenendo l'altro altera le caratteristiche della coppia abbinata dell'assemblaggio.

I due moduli FS450R12KE3-S1 nell'A5E36717803 operano in parallelo e devono avere caratteristiche di commutazione abbinate per una condivisione equilibrata della corrente.

Quando uno si guasta, l'intero assemblaggio A5E36717803 deve essere sostituito.

Installare un nuovo modulo IGBT accanto a un modulo vecchio con caratteristiche di soglia di gate e velocità di commutazione diverse rischia una condivisione di corrente non uniforme, che può sovraccaricare il nuovo modulo o causare squilibri di temporizzazione.

D5: Questo power block è elencato come discontinuato. L'A5E36717803 è ancora disponibile attraverso qualche canale?

Con il pezzo discontinuato da Siemens, il mercato secondario industriale è la fonte principale. Aziende specializzate nella riparazione di drive SINAMICS spesso dispongono di assemblaggi di power block testati di questa serie.

Quando si acquista, confermare il riferimento WLX sull'etichetta per verificare che l'assemblaggio sia la configurazione corretta e richiedere la documentazione che mostri i risultati dei test funzionali prima della spedizione.

I programmi di scambio di servizio — in cui un'unità difettosa viene restituita in cambio di una sostituzione testata — sono un'altra opzione offerta da molti specialisti nella riparazione di drive industriali.
