| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | 6SE7031-7HF84-1HH2 |

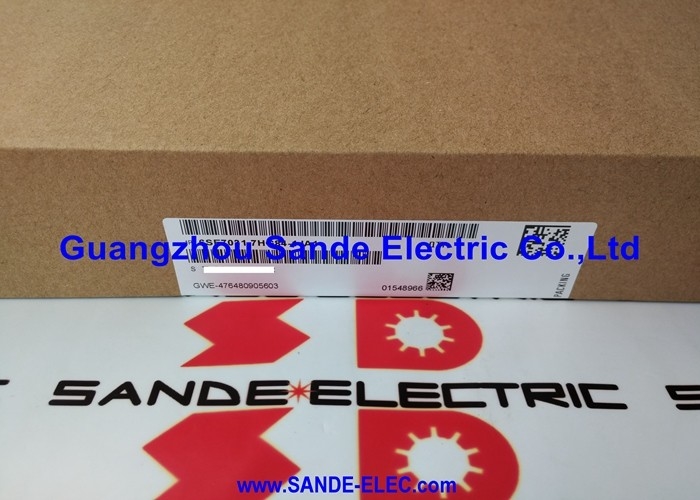

Numero della parte:6SE7031-7HF84-1HH2
Produttore:Siemens AG (Germania)
Tipo di prodotto:Pannello del modulo di precarica (PCU1 ¢ unità di precarica)
Range del prodotto:SIMOVERT MASTERDRIVES (serie 6SE70)
Il 6SE7031-7HF84-1HH2 è la scheda del modulo di precarica PCU1 per i convertitori di telaio e gli inverter Siemens SIMOVERT MASTERDRIVES nelle configurazioni di progettazione E e F,di potenza inferiore o uguale a 1 kVA.
Il PCU1 è il modulo elettronico responsabile del controllo dell'energizzazione controllata dei condensatori del bus a corrente continua in un azionamento del telaio SIMOVERT MASTERDRIVES.
Si tratta di un pezzo di ricambio a livello di scheda per il mantenimento della funzionalità di precarica nella base installata delle apparecchiature SIMOVERT MASTERDRIVES in tutti i settori.
Il SIMOVERT MASTERDRIVES è la piattaforma di azionamento modulare AC completamente digitale di Siemens per applicazioni industriali ad alte prestazioni unità rettificatrici, e unità di feedback rigenerativo per il controllo del motore CA a tre fasi nella gamma di potenza da 2,2 kW a 2300 kW.
MASTERDRIVES unità di telaio i disegni fisici E e F che il 6SE7031-7HF84-1HH2 serve sono gruppi di azionamento montati su armadio all'estremità media-alta della gamma di potenza,utilizzati nei laminatori, macchine per la carta, linee di estrussione, banchi di prova, sistemi di propulsione navali e grandi impianti di movimentazione dei materiali.
Il suffisso HH2 identifica questa come la seconda revisione della scheda PCU1 di tipo HH per questa famiglia di azionamenti.
La precedente revisione HH1 e la revisione HH0 erano le versioni precedenti della stessa scheda.
La revisione HH2 incorpora aggiornamenti dei componenti e miglioramenti dell'affidabilità mantenendo al contempo la piena compatibilità funzionale e fisica con i gruppi di azionamento progettati per le revisioni HH0 e HH1.
| Parametro | Valore |
|---|---|
| Numero della parte | 6SE7031-7HF84-1HH2 |
| Produttore | Siemens AG |
| Tipo di prodotto | PCU1 Modulo di precarica |
| Gamma di prodotti | SIMOVERT MASTERDRIVES (serie 6SE70) |
| Disegni compatibili | E e F (formato del telaio) |
| Voltaggio di ingresso | 380 ̊575V 3AC |
| Frequenza | 50/60 Hz |
| Funzione | Controllo della precarica del bus a corrente continua |
| Revisione | HH2 (ultimo, sostituisce HH0 e HH1) |
| Paese di origine | Germania |
| Statuto | Interrotto dal fabbricante (disponibile sul mercato dei prodotti di ricambio) |
Il bus a corrente continua di un'unità del telaio SIMOVERT MASTERDRIVES contiene una banca di grandi condensatori elettrolitici.Questi condensatori immagazzinano una notevole quantità di energia necessaria al funzionamento dell'unità, ma anche per motivi di sicurezza..
Quando l'azionamento viene attivato da uno stato disattivato,collegare la piena tensione di alimentazione AC direttamente ai condensatori non caricati causerebbe un'impennata di corrente sufficientemente grande da danneggiare i diodi raddrizzatori, esplodere i fusibili del bus DC, e potenzialmente danneggiare i condensatori stessi.
Il circuito di precarica risolve questo problema limitando la corrente di ingresso durante la ricarica del bus CC.
La scheda PCU1 controlla una serie di resistenze di precarica e un relè o contattore di bypass.
Durante la fase di precarica, l'alimentazione AC scorre attraverso le resistenze verso i condensatori, limitando la corrente di carica a livelli sicuri.Quando i condensatori hanno caricato vicino al picco di tensione di alimentazione un processo che richiede poche centinaia di millisecondi la scheda PCU1 segnala al relè di bypass di chiudere, cortocircuito delle resistenze e connessione dell'alimentazione completa ai condensatori ora carichi.
Se la PCU1 fallisce, l'unità non può completare la sua sequenza di precarica.
Il sintomo è tipicamente un guasto di avvio il display della PMU dell'unità mostra un codice di guasto che indica un guasto di precarica o una sottovolta del bus CC, e l'unità non può essere comandata a funzionare.
L'insieme di azionamento del telaio SIMOVERT MASTERDRIVES comprende la sezione di alimentazione del raddrizzatore/inverter, il banco di condensatori del bus CC, l'elettronica di controllo (la scheda del processore CUD1 e eventuali schede opzionali),e i circuiti ausiliari che supportano l'avvio e la protezione.
Il PCU1 è uno di questi circuiti ausiliari specificamente la scheda che controlla l'avvio controllato del bus DC.
In un'unità convertitore (una che comprende sia la sezione rettore che quella dell'inverter), la PCU1 monitora l'alimentazione AC in entrata e gestisce la sequenza di precarica prima che il contattore principale si chiuda.
In un sistema con un'unità di inverter separata che disegna da un bus CC comune, il circuito di precarica protegge i condensatori dell'inverter quando viene effettuata la connessione del bus CC.
La scheda 6SE7031-7HF84-1HH2 PCU1 è montata fisicamente all'interno del telaio dell'azionamento, collegata alle resistenze di precarica e al contattore di bypass o al relè attraverso il cablaggio interno dell'azionamento.
Si interfaccia inoltre con la scheda di controllo principale (CUD1) attraverso un connettore di controllo, consentendo all'unità di controllo di monitorare lo stato di precarica e di emettere il segnale di pronto azionamento una volta completata la precarica.
Quando il SIMOVERT MASTERDRIVES non completa la sua sequenza di avvio e mostra un guasto correlato al bus CC, la scheda PCU1 è un obiettivo diagnostico primario.
Il modello di guasto drive tenta di avviare, la sequenza di precarica non si completa, l'unità va a guasto è la tipica firma di guasto della PCU1.
Prima di sostituire la PCU1, verificare la tensione di alimentazione CA ai terminali di ingresso dell'azionamento.
Una tensione di alimentazione al di fuori dell'intervallo di 380-575 V impedirà una precarica di successo indipendentemente dalle condizioni della PCU1.Controllare anche le resistenze di precarica se una resistenza di precarica ha fallito in circuito aperto, il bus DC non può caricarlo, producendo un sintomo identico a un guasto della PCU1.
Le resistenze di precarica sono spesso il componente di guasto più comune e dovrebbero essere testate per prime.
Se l'alimentazione è entro le specifiche e le resistenze sono confermate intatte, il 6SE7031-7HF84-1HH2 probabilmente ha fallito e richiede la sostituzione.
Q1: Il SIMOVERT MASTERDRIVES mostra un guasto immediatamente all'accensione, prima che il bus DC abbia tempo di caricare. La tensione di alimentazione è entro le specifiche. È la scheda PCU1 il guasto?
An immediate fault on power-on before the DC bus charges can indicate a PCU1 board that has failed to initiate the pre-charge sequence — possibly due to a failed control circuit or a damaged pre-charge control outputPrima controlla che le resistenze siano intatte.
Se entrambi sono confermati, la scheda 6SE7031-7HF84-1HH2 stessa ha fallito e richiede la sostituzione.
D2: L'unità completa la precarica con successo alcune volte, ma fallisce intermittente.
Il guasto della precarica intermittente è coerente con una scheda PCU1 che ha un componente invecchiato spesso un contatto di relè o un condensatore elettrolitico che è alla soglia del guasto.Il consiglio di amministrazione funziona quando le condizioni sono favorevoli (ad esempio, quando la scheda è fredda) ma non funziona quando i margini sono ridotti (quando è caldo, o quando la tensione di alimentazione è all'estremità inferiore dell'intervallo specificato).
Questo fallimento progressivo e intermittente diventerà permanente man mano che il componente si degrada ulteriormente.
Pianificare la sostituzione della scheda prima che il guasto diventi completo e provochi tempi di fermo non pianificati.
D3: La revisione della scheda PCU1 disponibile è HH2, ma l'originale installato era HH1.
La revisione HH2 è il diretto successore di HH1 e HH0.
La revisione HH2 incorpora l'affidabilità e gli aggiornamenti dei componenti, ma è funzionalmente e fisicamente identica nella sua interfaccia con l'unità.
Non è richiesta alcuna ulteriore messa in servizio dopo l'installazione di HH2 in sostituzione di HH1.
D4: Il telaio SIMOVERT MASTERDRIVES è in servizio da oltre 15 anni.
Su un'unità vecchia di 15 anni si deve controllare, accanto alla scheda PCU1, le seguenti caratteristiche: le resistenze di prericarica per il circuito aperto o la resistenza aumentata,il relè di bypass o il contattore per i contatti usurati (controllare la resistenza di contatto e la tensione di funzionamento della bobina), i condensatori del bus a corrente continua per aumentare l'ESR e la perdita di capacità (che riduce il tempo di precarica ma può anche causare riscaldamento), e i fusibili del raddrizzatore principale per eventuali segni di stress termico.
Una sostituzione preventiva dei condensatori a questa età vale la pena di considerare, in quanto la loro durata di vita nelle applicazioni di azionamento è tipicamente di 10-15 anni.
D5: Il 6SE7031-7HF84-1HH2 è ancora disponibile, dato che SIMOVERT MASTERDRIVES è stato sostituito da SINAMICS?
La serie SIMOVERT MASTERDRIVES 6SE70 è stata sospesa da Siemens,Tuttavia, le parti di ricambio, compresa la scheda PCU1, rimangono disponibili attraverso la catena di approvvigionamento del mercato post-vendita da fornitori specializzati di servizi di trasmissione industriale che mantengono scorte di macchine rinnovate., testate le tavole di ricambio.
Per i siti con più unità di telaio MASTERDRIVES, è prudente tenere in magazzino una scheda PCU1 di riserva, dato il rischio di un arresto non pianificato in caso di guasto di questa scheda.
In alternativa, i siti con un significativo investimento MASTERDRIVES possono prendere in considerazione un programma di aggiornamento della piattaforma SINAMICS nell'ambito di un programma di investimenti in capitale.
