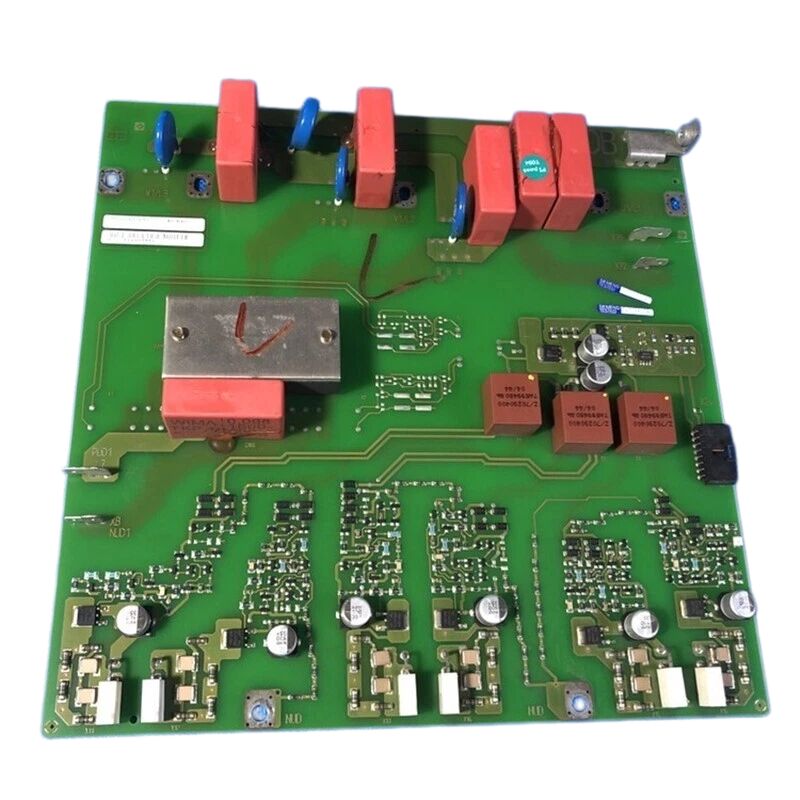

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E00173192 A5EOO173192

Siemens A5E00173192

Numero della parte:A5E00173192

Produttore:Siemens AG (Germania)

Tipo di prodotto:Fabbricazione di circuiti a trazione interna

Famiglia di prodotti:Componenti di azionamento interno della serie A5E di Siemens

Applicazione:Tavola elettronica interna per sistemi di trasmissione e inverter industriali Siemens

Stato di produzione:Interrotto dal fabbricante

Paese di origine:Germania

Visualizzazione

L'A5E00173192 è una scheda di circuito a azionamento interno della serie A5E di Siemens, uno dei numerosi circuiti stampati utilizzati nelle piattaforme di azionamento e inverter industriali di Siemens.Il prefisso A5E è il sistema di numerazione dei componenti interni di Siemens applicato a tutte le sue famiglie di propulsori, dalla serie MICROMASTER fino a SIMOVERT MASTERDRIVES e SINAMICS.

Ogni gruppo numerato A5E è una sottoparte funzionale specifica all'interno dell'architettura elettronica di un'unità di propulsione, sia che funzioni come alimentazione, segnale di controllo, misurazione o interfaccia.

Le unità di azionamento Siemens sono modulari nella loro costruzione elettronica.ciascuna gestisce un insieme definito di funzioniAlcune schede gestiscono l'alimentazione di commutazione per l'elettronica di controllo dell'unità.

Altri gestiscono il condizionamento dei segnali di ingresso e uscita analogici, l'interfaccia I / O digitale o i circuiti di gestione dei ventilatori e termici.

Altre ancora servono come schede di interfaccia tra la scheda di controllo principale dell'unità e la sezione di alimentazione.

L'A5E00173192 è uno di tali assemblaggi funzionali interni all'interno di questa architettura a strati.

La presenza della scheda nei registri di manutenzione viene tipicamente alla luce quando un'unità viene riparata o i suoi componenti elettronici interni sostituiti dopo un guasto a livello di componente.

È essenziale identificare la scheda corretta con il suo numero A5E. La designazione A5E è unica per un particolare gruppo di produzione.e la sostituzione di una scheda di aspetto simile da un numero di parte diverso può causare un circuito incompatibile che non funziona correttamente nella pila elettronica dell'unità.

Specificità principali

A5E Numerazione e identificazione della scheda

Il prefisso A5E nei numeri interni delle parti di Siemens rappresenta una specifica classe di ricambi e di servizi prodotti negli stabilimenti tedeschi di Siemens.Questi numeri figurano sull'etichetta del consiglio., sul diagramma di cablaggio interno dell'unità e nella documentazione di servizio dell'unità.

Essi sono distinti dal numero di ordine principale di mercato dell'unità (6SE, 6SL, 6RA e simili prefissi).

Quando un'unità viene aperta per la manutenzione interna, il numero A5E su ciascuna scheda è l'identificatore definitivo per l'approvvigionamento di una sostituzione.

Il numero codifica direttamente la progettazione specifica del circuito della scheda, le specifiche dei componenti e la revisione della produzione, che devono tutte corrispondere affinché una sostituzione funzioni correttamente.

L'A5E00173192 si trova nella gamma più bassa dei componenti di azionamento A5E, indicando che è stato prodotto durante un periodo precedente nella storia dei prodotti di azionamento di Siemens.

Le schede in questo intervallo numerico sono comunemente associate alle SIMOVERT MASTERDRIVES legacy e alle prime piattaforme SINAMICS,così come con la famiglia MICROMASTER che ha preceduto SINAMICS nel portafoglio di azionamenti di Siemens.

Fornitura di schede A5E interrotte

Con l'interruzione della produzione dell'A5E00173192 da parte di Siemens, le opzioni di approvvigionamento rientrano in due categorie: il mercato degli accessori industriali e i servizi specializzati di riparazione degli azionamenti.

Il mercato degli accessori industriali offre schede rimosse dalle unità che sono state dismesse, schede conservate in scorta di ricambio e assemblaggi rinnovati che sono stati puliti, testati,e ha ricevuto una garanzia dalla compagnia di riparazione.

Si tratta della fonte più accessibile per i pezzi di ricambio non più disponibili attraverso i canali ufficiali Siemens.

Imprese specializzate nella riparazione degli azionamenti ̇ aziende che ricostruiscono Siemens MASTERDRIVES, MICROMASTER,e le prime unità SINAMICS a livello di consiglio di amministrazione, a volte detengono un inventario di componenti A5E come parte del loro magazzino di riparazione.

Alcune aziende possono anche riparare una scheda A5E00173192 danneggiata a livello di componenti piuttosto che sostituire l'intero assemblaggio, che può essere un'opzione conveniente quando la modalità di guasto della scheda è localizzata.

In entrambi i casi, è essenziale confermare il numero A5E00173192 sulla etichetta della scheda installata prima dell'approvvigionamento per evitare di ricevere un pezzo errato.

Precauzioni per la manipolazione e l'ESD

Tutti gli assemblaggi PCB della serie A5E contengono componenti sensibili alle scariche elettrostatiche (ESD).la scheda non deve essere posizionata su superfici non conduttive (tabelle di plastica, vassoi di plastica), non devono entrare in contatto con indumenti di fibre sintetiche e devono essere trasportati e conservati in imballaggi conduttivi (metallizzati).Una cinghia antistatica a terra è richiesta quando si manipola la tavola.

La punta del saldatore deve essere messa a terra in caso di rilavoro.

Le seguenti precauzioni si applicano a A5E00173192 in tutte le fasi di ricezione, ispezione, stoccaggio, installazione e rimozione.

Domande frequenti

D1: Un'unità Siemens ha una scheda interna etichettata A5E00173192.

Confrontare il numero A5E stampato sull'etichetta della scheda installata con il diagramma di cablaggio interno dell'unità o l'elenco delle parti.

Per le unità MASTERDRIVES e MICROMASTER, l'elenco delle parti si trova in genere nella documentazione sui pezzi di ricambio dell'unità (disponibile da Siemens Industry Support per gli utenti registrati).

L'etichetta sulla lavagna stessa è il riferimento primario non si affidano alla somiglianza visiva con altre tavole per identificare il numero A5E corretto.

D2: L'A5E00173192 ha fallito. Vale la pena provare una riparazione a livello di componente piuttosto che procurarsi una scheda di sostituzione?

La riparazione a livello di componente è fattibile quando il guasto è localizzato e i componenti danneggiati sono identificabili – una resistenza bruciata, un condensatore difettoso o un connettore danneggiato.Le schede della serie A5E di questo periodo utilizzano componenti SMD standard con buco attraverso che possono essere riparati da tecnici elettronici qualificati.

Tuttavia, se il guasto è in un circuito integrato proprietario o in un ASIC specifico Siemens non disponibile sul mercato, la sostituzione a livello di scheda è l'unica via pratica.

D3: L'unità può essere temporaneamente azionata senza la scheda A5E00173192 installata?

Questo dipende dalla funzione specifica svolta dalla scheda all'interno della pila elettronica dell'unità.La funzione di accensione del portello è necessaria per il funzionamento dell'unità..

Le schede che svolgono funzioni ausiliarie o supplementari possono consentire un funzionamento limitato o una modalità diagnostica.Consultare lo schema dell'unità per determinare se A5E00173192 è in un percorso di segnale critico prima di tentare il funzionamento senza di esso.

D4: C'è un successore Siemens o equivalente moderno per l'A5E00173192 in un aggiornamento SINAMICS?

Per le unità che vengono modernizzate dalle piattaforme precedenti (MASTERDRIVES, versioni precedenti di MICROMASTER) a SINAMICS,l'intera architettura elettronica cambia SINAMICS utilizza DRIVE-CLiQ per le comunicazioni interne piuttosto che le interfacce di scheda parallele della generazione MASTERDRIVES.

In SINAMICS non esiste un equivalente plug-in diretto per singole schede A5E. La modernizzazione sostituisce l'unità motrice completa,e l'A5E00173192 non ha un singolo componente successore nell'architettura SINAMICS.

D5: Come deve essere conservato l'A5E00173192 se viene conservato come riserva?

Conservare nella confezione conduttiva originale o, se la confezione originale non è disponibile, avvolgere la scheda in materiale metallizzato antistatico e collocarla in un contenitore rigido e conduttivo.Le condizioni di conservazione devono essere asciutte, con temperatura compresa tra -25°C e +70°C e senza condensazione.

Evitare di posizionare la scheda vicino a forti campi magnetici o fonti di vibrazione.e includere eventuali note di messa in servizio del propulsore che possano aiutare la futura installazione.
