Circuito stampato CNC
>
|
| Luogo di origine | Germania |
| Marca | SIEMENS |
| Certificazione | CE ROHS |
| Numero di modello | A5E00714562 |
Codice articolo: A5E00714562
Produttore: Siemens AG — Germania

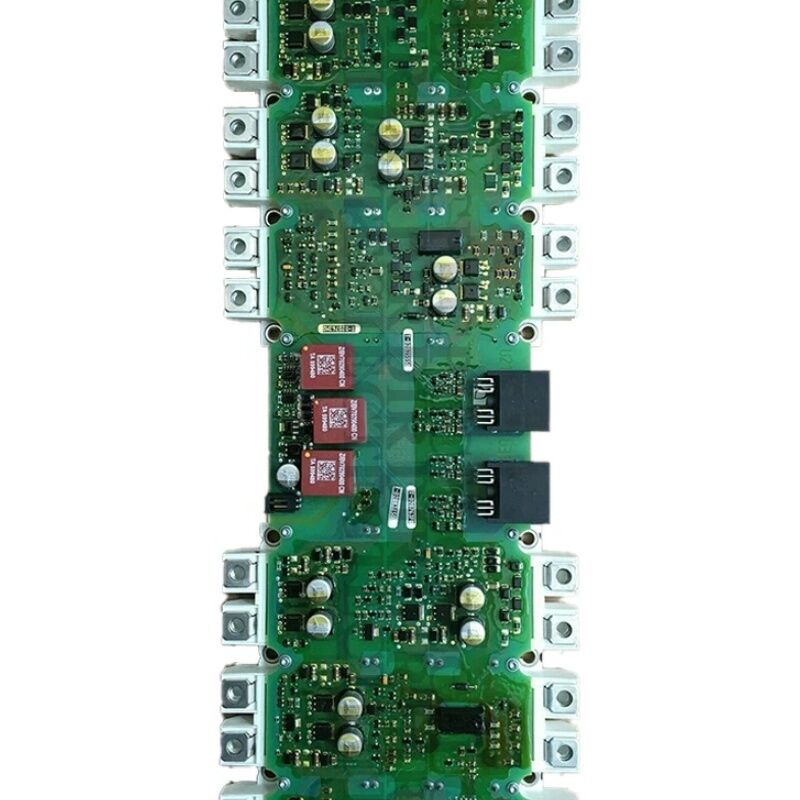

Tipo di prodotto: Assemblaggio scheda PC Power Block Inverter IGD2/R4 (Driver di Gate + Modulo IGBT)
L'A5E00714562 è un assemblaggio di schede PC Power Block SINAMICS della serie IGD2/R4 — l'assemblaggio completo di riparazione del power block dell'inverter composto dalla scheda Driver di Gate IGBT di seconda generazione (IGD2) abbinata al modulo di potenza IGBT FS450R12KE3-S1.
Questo assemblaggio era la sostituzione a livello di riparazione per il power block della sezione inverter nelle unità SINAMICS G120, G120C e G150 in formato chassis.
È stato dismesso il 1° aprile 2016, con l'articolo A5E36717803 designato come suo successore.
Posizionato direttamente al centro dello stadio di conversione di potenza dell'unità, l'A5E00714562 esegue il lavoro principale del funzionamento dell'inverter AC: commuta la tensione del bus DC nell'uscita trifase controllata che aziona il motore.
La scheda driver di gate IGD2 genera gli impulsi di commutazione; il modulo IGBT FS450R12KE3-S1 esegue la commutazione effettiva ad alta potenza.
Insieme, costituiscono l'assemblaggio completo di conversione di potenza attiva per la sezione inverter lato motore.
Il modulo IGBT FS450R12KE3-S1 è classificato per una corrente superiore rispetto al FS300R12KE3-S1 utilizzato nell'assemblaggio gemello A5E00714561.
Ciò identifica immediatamente l'A5E00714562 come il power block per le unità SINAMICS nella fascia di potenza superiore — dove i carichi motore richiedono il margine termico e di corrente aggiuntivo del modulo da 450A.
I due assemblaggi servono diverse dimensioni di telaio e potenze nominali delle unità e non sono intercambiabili, nonostante condividano lo stesso formato di scheda IGD2/R4 e la stessa architettura fisica.
| Parametro | Valore |
|---|---|
| Codice articolo | A5E00714562 |
| Produttore | Siemens AG |
| Tipo di prodotto | Assemblaggio scheda PC Power Block IGD2/R4 |
| Famiglia di prodotti | Riparazione Power Block SINAMICS |
| Modulo IGBT | FS450R12KE3-S1 (450A / 1200V) |
| Unità compatibili | SINAMICS G120, G120C, G150 |
| Stato di produzione | Dismesso 01/04/2016 |
| Successore | A5E36717803 |
| Paese di origine | Germania |
Il suffisso R4 nella designazione IGD2/R4 si riferisce al fattore di forma fisico — la quarta revisione del fattore di forma del power block Siemens SINAMICS, utilizzato nella gamma di potenza medio-alta della famiglia di unità chassis G120 e G150.
Sia la scheda driver di gate IGD2 che il modulo IGBT FS450R12KE3-S1 sono fisicamente integrati nell'assemblaggio R4, che si monta come un'unica unità sostituibile sul dissipatore di calore dell'unità.
La scheda IGD2 svolge tre funzioni simultanee: generazione degli impulsi di gate PWM dai comandi di commutazione dell'Unità di Controllo, acquisizione delle misurazioni di corrente di fase del motore dai sensori integrati e implementazione della protezione da sovracorrente a livello hardware tramite rilevamento di desaturazione su ciascuna delle sei posizioni IGBT.
Il modulo IGBT FS450R12KE3-S1 gestisce il lato potenza — commutando correnti fino a 450A nel ponte inverter a tensioni del bus DC fino a circa 700V (per ingresso AC 480V) o 930V (per ingresso AC 690V, a seconda della specifica configurazione dell'unità).
Il fatto che la scheda driver di gate e il modulo IGBT siano forniti come un assemblaggio abbinato — piuttosto che come articoli separati — riflette una filosofia di progettazione: le resistenze di gate della scheda IGD2 e le caratteristiche del driver sono ottimizzate specificamente per il modulo FS450R12KE3-S1.
Sostituire solo il modulo IGBT senza sostituire anche la scheda IGD2 (o viceversa) rischia un disallineamento delle prestazioni tra le caratteristiche del driver di gate e il comportamento di commutazione dell'IGBT.
L'A5E00714562 è stato dismesso il 1° aprile 2016. Il suo successore designato è l'A5E36717803, che incorpora la scheda driver di gate IGD2 di nuova generazione (parte della serie IGD2 A5E36717xxx) abbinata al modulo IGBT compatibile per lo stesso livello di potenza.
L'A5E36717803 funge da sostituzione funzionale diretta nelle stesse configurazioni di unità.
Per i siti che dispongono ancora di assemblaggi A5E00714562 in scorte di riserva o che necessitano di reperirli, il mercato industriale dell'usato rimane il canale principale.
Il pezzo successore A5E36717803 è l'opzione consigliata per i nuovi ordini di riparazione in cui l'inventario aftermarket A5E00714562 non è disponibile.
L'FS450R12KE3-S1 è un ponte IGBT trifase completo in un formato a pacchetto singolo, classificato per una corrente di collettore continua di 450A con una tensione VCES di 1200V. La tensione del dispositivo di 1200V fornisce un margine adeguato per applicazioni con alimentazione AC 480V e 690V, dove il bus DC opera rispettivamente a circa 650V e 930V.
La costruzione a ponte completo semplifica l'assemblaggio — tutti e sei gli IGBT dell'inverter trifase sono in un unico modulo, riducendo la complessità del cablaggio interno e i punti di gestione termica.
A una corrente nominale di 450A, questo modulo serve potenze nominali delle unità SINAMICS nella classe 200–280kW (a 380–480V) — applicazioni come grandi azionamenti per pompe, compressori, ventilatori e apparecchiature di processo continuo dove i carichi motore sono considerevoli e l'unità funziona a piena corrente o quasi per periodi prolungati.
D1: L'unità SINAMICS G120 mostra F30001 (sovracorrente) all'avvio. I test dell'Unità di Controllo confermano nessun guasto software. È probabile che il power block A5E00714562 sia la causa?
F30001 all'avvio su una CU confermata sana può derivare da un IGBT guasto (cortocircuito o circuito aperto) nell'FS450R12KE3-S1, o da un guasto del driver di gate nell'IGD2 che causa un'accensione errata. Testare il modulo IGBT per cortocircuiti tra i terminali principali prima di sostituire l'intero assemblaggio.
Un cortocircuito su qualsiasi posizione IGBT è confermato misurando una resistenza molto bassa tra i terminali del bus DC con il segnale di gate rimosso.
Un guasto IGBT confermato richiede la sostituzione completa del power block — sia della scheda IGD2 che del modulo IGBT, come fornito nell'A5E00714562.
D2: L'A5E00714562 è dismesso. Il suo successore A5E36717803 può essere installato come sostituzione diretta drop-in?
L'A5E36717803 è il successore designato da Siemens ed è progettato come sostituzione funzionale nelle stesse configurazioni di unità. Per la maggior parte delle installazioni, il montaggio fisico, l'interfaccia DRIVE-CLiQ e le connessioni del bus DC sono compatibili.
Tuttavia, confermare il modello specifico dell'unità SINAMICS, lo stato di produzione e la versione del firmware rispetto alla documentazione di applicabilità del successore di Siemens prima dell'installazione.
Alcune unità SINAMICS di produzione iniziale potrebbero richiedere aggiornamenti del firmware prima dell'installazione di un power block di nuova generazione, poiché la funzione di riconoscimento del power block dell'unità comunica con la scheda IGD2 tramite il bus dati dell'unità.
D3: Dopo aver installato il power block A5E00714562, l'unità mostra l'allarme A30031 (sovratemperatura unità di potenza). La temperatura ambiente è entro le specifiche. Qual è la causa più probabile?
A30031 poco dopo l'installazione del power block è quasi sempre un problema di interfaccia termica. Il modulo IGBT FS450R12KE3-S1 deve essere installato sul dissipatore di calore con il corretto materiale di interfaccia termica (tipicamente pasta termica o un pad a cambiamento di fase) tra la piastra di base del modulo e la superficie del dissipatore di calore.
Se il materiale termico è stato omesso, applicato in modo non uniforme o è del tipo sbagliato, la resistenza termica giunzione-dissipatore aumenta significativamente.
Ciò fa sì che la temperatura della giunzione IGBT aumenti più velocemente sotto carico rispetto alla temperatura del corpo del dissipatore di calore, attivando l'allarme di sovratemperatura prima che il dissipatore stesso si senta caldo.
Ricontrollare l'installazione dell'interfaccia termica.
D4: Due unità dello stesso modello SINAMICS G120 sono installate sulla stessa linea di produzione. Una è guasta e necessita della sostituzione del power block. È possibile spostare il power block dall'unità funzionante come misura temporanea mentre se ne reperisce uno sostitutivo?
Ciò è tecnicamente possibile — il power block dell'unità funzionante è compatibile con l'unità guasta. Tuttavia, trasferisce il rischio di fermo all'unità funzionante, che ora opera senza un ricambio testato.
È generalmente una pratica migliore far funzionare entrambe le unità nel loro stato originale e reperire il pezzo sostitutivo in via di emergenza dal mercato dell'usato.
Spostare il power block tra le unità è consigliabile solo se la conseguenza produttiva di entrambe le unità ferme contemporaneamente è meno grave della conseguenza di un'unità ferma per i tempi di consegna del reperimento.
D5: L'unità SINAMICS G150 ha avuto un guasto del suo power block A5E00714562 dopo un evento di sovratensione di rete confermato. Le restanti elettroniche dell'unità dovrebbero essere ispezionate prima dell'installazione del blocco sostitutivo?
Sì — una sovratensione di rete sufficiente a distruggere il power block potrebbe aver stressato anche altri componenti. Prima di installare il power block sostitutivo, ispezionare i condensatori del link DC per rigonfiamenti o perdite (ispezione visiva) e misurare il circuito di pre-carica del bus DC per un corretto funzionamento.
Controllare l'Unità di Controllo per codici di errore memorizzati prima dell'evento di guasto. Confermare che il resistore di frenatura (se presente) e il circuito del chopper di frenatura siano integri.
Installare un nuovo power block su un'unità con un circuito di pre-carica stressato, condensatori danneggiati o un sistema di frenatura compromesso rischia di danneggiare nuovamente il nuovo assemblaggio.
Un'ispezione completa in entrata delle restanti elettroniche dell'unità richiede molto meno tempo rispetto al reperimento di un secondo power block sostitutivo.
