Siemens A5E00412608 MICROMASTER 440 Inverter/Converter Trigger Board IGBT Firing PCB per la sezione di alimentazione

Numero della parte:A5E00412608

Referenza alternativa:A5E00412705

Produttore:Siemens AG (Germania)

Tipo di prodotto:Disco di accensione ¢ PCB di accensione IGBT per la sezione di alimentazione dell'inverter/convertitore CA

Famiglia di prodotti:MICROMASTER 440 (MM440)

Peso:~490 g

Classificazione di fiamma:UL 94V-0

Stato di produzione:Interrotto dal fabbricante

Paese di origine:Germania

Visualizzazione

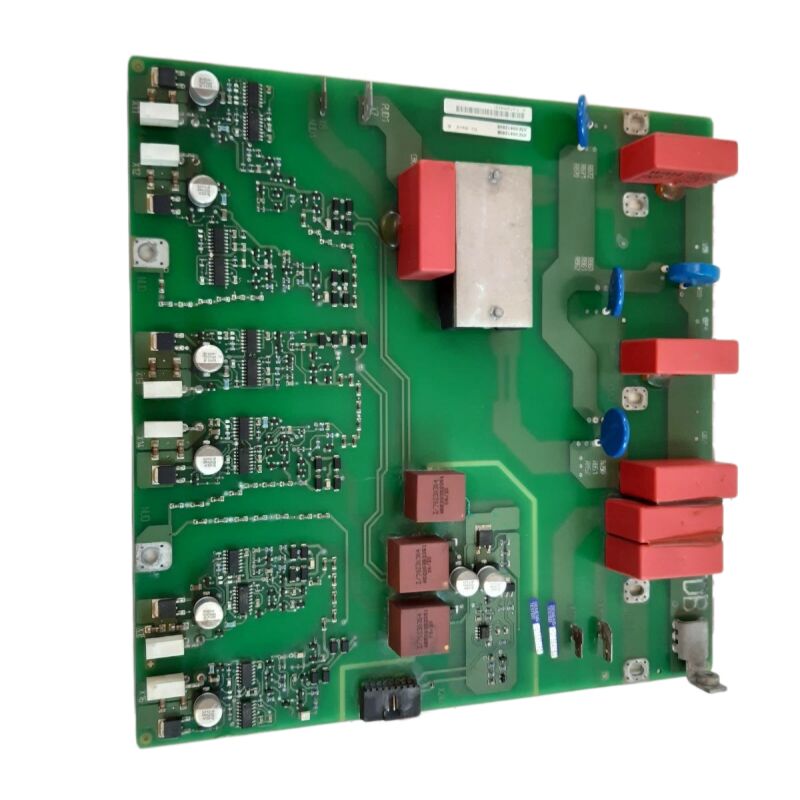

L'A5E00412608 è la scheda di accensione del circuito stampato IGBT per l'unità a frequenza variabile MICROMASTER 440 AC di Siemens.Si trova all'interfaccia tra l'elettronica di controllo digitale del MM440 e i transistor di commutazione fisici nella sezione di alimentazione dell'inverter dell'unità.

Il suo compito principale è semplice ma critico:ricevere i comandi di modulazione della larghezza dell'impulso dalla scheda di controllo e tradurli in impulsi di cancello cronometrati con precisione che effettivamente accendono e spengono i transistor IGBT.

Quando questa scheda si guasta, la fase di uscita dell'azionamento si spegne, senza commutazione, senza tensione al motore, senza movimento.

Il MICROMASTER 440 era la piattaforma di azionamento alternativo multiuso di Siemens da 0,12 kW a 250 kW,e nel corso della sua lunga vita di produzione è diventato uno degli azionamenti più diffusi nell'automazione industriale in tutto il mondo.

Convogliatori, centrifughe, compressori, linee di estrussione, apparecchi di sollevamento, macchine da imballaggio

Molti di questi impianti sono ancora oggi produttivi, mantenendoli in funzione richiede un accesso affidabile a componenti di azionamento interni come l'A5E00412608,Questo è il motivo per cui un sano mercato degli accessori continua a servire siti molto tempo dopo che Siemens ha interrotto la parte.

Il riferimento alternativo A5E00412705 appare su schede della stessa generazione funzionale ed è comunemente elencato accanto a A5E00412608 nelle banche dati di ricambi.

Entrambi i riferimenti si riferiscono alla stessa posizione nella sezione di potenza del MM440, sebbene la conferma del numero specifico sull'etichetta della scheda installata rimanga il passaggio più sicuro prima di effettuare un ordine.

Specificità principali

Che cosa fa la scheda di accensione e perché è importante

La sezione inverter del MM440 utilizza un ponte IGBT trifase per convertire la tensione del collegamento DC dell'unità nella tensione CA controllata che il motore vede.disposti in posizioni di interruttore superiore e inferiore.

La scheda di attivazione genera l'impulso del cancello per ciascuno di questi sei dispositivi.

Anche un piccolo errore di tempistica – un impulso di gate che arriva un po' prima o tardi, o che non arriva affatto – provoca problemi immediati.Il disparo anticipato del dispositivo sbagliato crea una condizione di sparo.: sia gli interruttori superiori che quelli inferiori in una sola fase conducono simultaneamente, cortocircuitando il collegamento DC e generando una sovra corrente distruttiva.

L'assenza di impulsi lascia una fase motoria non guidata, creando forme d'onda di corrente asimmetriche, pulsazioni di coppia e riscaldamento del motore.

La scheda include circuiti di rilevamento della desaturazione che monitorano ogni IGBT durante il suo stato di attivazione.

Se un IGBT non riesce a saturarsi normalmente che indica un flusso di corrente che il dispositivo non può supportare la scheda agisce prima che il software di controllo possa rispondere,sopprimere tutti gli impulsi del cancello per proteggere la sezione di alimentazioneQuesta risposta hardware opera in microsecondi.

Classificazione UL 94V-0 di fiamma

La classificazione UL 94V-0 del materiale del substrato della scheda è la più alta classificazione nella serie di prove di fiamma verticale di UL.un substrato UL 94V-0 deve autoestinguersi entro dieci secondi da ciascuna delle cinque applicazioni di fiamma, e non deve gocciolare particelle brucianti.

Questa classificazione conferma che il materiale PCB A5E00412608 non sostiene né propaga la combustione in caso di guasto interno o di sorgente di calore adiacente.

Nei cabinetti di trasmissione industriali in cui più schede, condensatori e conduttori ad alta corrente occupano uno spazio chiuso condiviso,questa classificazione non è una casella di controllo, ma una proprietà pratica di sicurezza antincendio che limita il modo in cui un guasto localizzato può aumentare.

Requisiti di gestione della DSE

I circuiti integrati e gli optoaccoppiatori del driver di gate dell'A5E00412608 sono sensibili all'ESD.il contatto con superfici di plastica o con abbigliamento sintetico rischia danni che potrebbero non essere immediatamente visibili, ma che accorciano la durata di servizio della scheda o causano comportamenti di guasto intermittenti in servizio.

Durante l'installazione o la rimozione, utilizzare una cinghia per polso messa a terra, lavorare su una superficie conduttiva e trasportare la scheda in imballaggi metallizzati antistatici.

Le stesse precauzioni si applicano alla rimozione della scheda danneggiata ∙ deve essere imballata correttamente per essere restituita a un'azienda di riparazione se è prevista una valutazione a livello di componente.

Domande frequenti

Q1: Il MM440 innesca un guasto F022 (guasto a terra) al comando di esecuzione, ma il motore e il cablaggio di uscita sono stati confermati privi di guasti a terra mediante prove di resistenza all'isolamento.Potrebbe l'A5E00412608 generare un falso segnale di guasto?

F022 può provenire dalla scheda di accensione se il circuito di misurazione della corrente della scheda produce una lettura di corrente differenziale falsa.

I sensori correnti della scheda alimentano l'algoritmo di rilevamento dei guasti di terra dell'unità, e un sensore alla deriva o guasto genera una firma di guasto di terra apparente anche su un'installazione sana.

Verificare le connessioni dei sensori correnti della scheda prima di sostituirla ̇ un cavo a fibra ottica allentato tra la scheda di attivazione e la scheda di controllo è una causa comune di spurious trips F022.

D2: La parte di ricambio A5E00412705 è disponibile, ma la A5E00412608 non è disponibile. Sono intercambiabili senza alcuna riconfigurazione dell'unità?

A5E00412705 e A5E00412608 sono schede strettamente correlate per la stessa applicazione MM440.La storia di produzione interna di Siemens a volte include piccole revisioni hardware tra parti numerate.

Il passaggio più sicuro consiste nel confrontare il numero di serie e la data di produzione dell'unità con l'etichetta della scheda installata prima di confermare l'intercambiabilità.

Non sono richieste modifiche dei parametri dell'azionamento quando si sostituisce una scheda del grilletto. I parametri dell'azionamento sono memorizzati sulla scheda di controllo.

D3: Dopo aver installato una scheda di sostituzione A5E00412608, il MM440 funziona ma la forma d'onda della corrente del motore mostra una leggera asimmetria su una fase.

Un'asimmetria minore immediatamente dopo l'installazione della scheda riflette talvolta uno spostamento di misurazione della corrente residua nel circuito dei sensori della scheda nuova,che si corregge automaticamente dopo che l'unità ha completato il suo primo ciclo di carico completo.

Se l'asimmetria persiste oltre i primi minuti di funzionamento a carico, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

D4: La scheda A5E00412608 presenta segni visibili di bruciature sull'area di guida del cancello per una posizione IGBT. La causa principale è la scheda o l'IGBT?

I segni di bruciatura su una posizione specifica dell'azionamento del cancello indicano quasi sempre che l'IGBT corrispondente ha subito un guasto che ha costretto una corrente anormale a tornare attraverso il circuito del cancello.Questo è quasi sempre un segno che l'IGBT ha fallito prima (corto circuito o guasto di ossido di cancello) e danneggiato la scheda del grilletto come conseguenza.

Prima di installare una scheda di scatto di ricambio, testare il modulo di alimentazione IGBT ¢ confermare che tutte e sei le posizioni IGBT mostrano una normale resistenza al catodo di cancello e nessun cortocircuito collettore-emettitore.

L'installazione di un nuovo A5E00412608 su un'unità con un IGBT guasto ripeterà il guasto.

D5: L'MM440 con il A5E00412608 è in fase di dismissione. La scheda del grilletto è in perfette condizioni di funzionamento. Può essere conservata come riserva per un altro MM440 della stessa dimensione del telaio?

Sì una scheda di accensione di un'unità dismessa è un valido sostituto per altre unità MM440 della stessa potenza.

Conservare in imballaggi conduttivi (metallizzati antistatici) con etichetta che indichi il numero di parte A5E, il modello di propulsione e le dimensioni del telaio da cui è stato rimosso e la data di rimozione.

Conservare in un ambiente asciutto lontano da fonti di calore.

Prima di utilizzarlo in un impianto di ricambio, effettuare un'ispezione di banco con una buona illuminazione per verificare eventuali danni meccanici o corrosione dell'area del connettore.

Una scheda che è stata conservata correttamente per anni in genere funzionerà normalmente.
