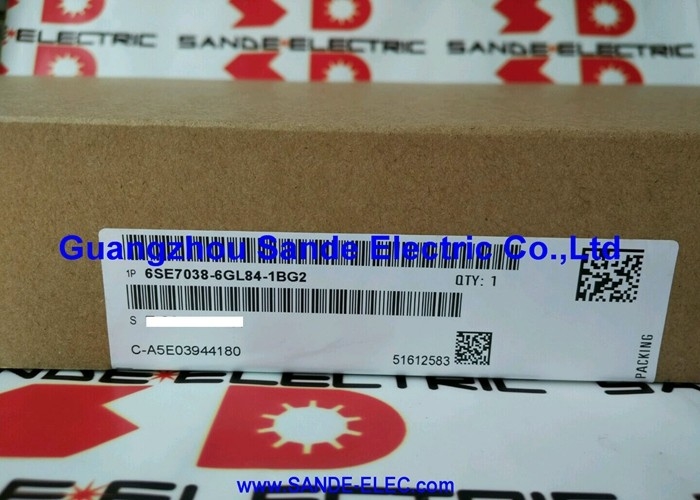

Nuova versione SIEMENS INVERTER IVI BOARD 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2∙ Siemens SIMOVERT Masterdrives IVI Inverter Interface Board Fibra ottica / 380 690V 3AC / 0,2 kg

Interfaccia di tensione dell'inverter nell'architettura MASTERDRIVES

Il 6SE7038-6GL84-1BG2 è una scheda IVI (Inverter Voltage Interface) un tipo di modulo definito all'interno dell'architettura interna SIMOVERT MASTERDRIVES.l'IVI fornisce lo strato di interfaccia del segnale tra l'unità di controllo dell'azionamento e lo stadio di alimentazione (hardware dell'inverter/converter):

Distribuzione dei comandi di porta:The IVI receives PWM switching commands from the MASTERDRIVES control unit and routes them to the appropriate IGBT or thyristor gate driver boards (IGD modules) — distributing the firing commands to the power semiconductors.

Indirizzo del feedback di tensione:The IVI collects DC bus voltage and AC supply voltage feedback signals from the power stage and presents them to the control unit in the standardised signal format required by the MASTERDRIVES regulation firmware.

Isolamento a fibra ottica:Il 6SE7038-6GL84-1BG2 utilizza collegamenti di comunicazione in fibra ottica Questo fornisce isolamento galvanico tra l'elettronica di controllo e il livello di alimentazione ad alta tensione, e garantisce l'immunità EMC contro il rumore di commutazione generato dai transistor IGBT ad alta potenza della classe di azionamento 6SE7038-6GL84.

Specificità principali

Copertura multi-tensione ¥ 380V a 690V

La scheda 6SE7038-6GL84-1BG2 IVI è approvata per l'uso in tre classi di tensione:

380 ⋅ 460 V CA:L'intervallo di tensione industriale standard europeo e nordamericano ­ serve la maggior parte degli impianti MASTERDRIVES.

500 ̊575 V CA:L'intervallo di media tensione che copre i sistemi di alimentazione industriali nordamericani e di alcuni sistemi a tensione elevata, e gli standard scandinavi (500 V) e alcuni standard internazionali di alimentazione.

660 ∼ 690 V CA:La gamma industriale ad alta tensione serve gli impianti europei in cui l'alimentazione AC a 660 o 690 V riduce le perdite di distribuzione per i propulsori ad alta potenza,comune in grandi impianti industriali e applicazioni offshore/marine.

Un unico tipo di scheda IVI che copra tutte e tre le classi di tensione semplifica l'inventario di pezzi di ricambio per gli impianti a più tensioni.

Scenari di applicazione

Errore della scheda IVI nel telaio di grandi MASTERDRIVES:Un'installazione 6SE7038-6GL84 MASTERDRIVES sviluppa difetti di comunicazione del gate drive ̇ i collegamenti IVI in fibra ottica mostrano errori.6SE7038-6GL84-1BG2 è identificato come difetto della schedaLa sostituzione ripristina la corretta routing e il feedback dei comandi del gate.

Manutenzione pianificata dei MASTERDRIVES:L'impianto che utilizza i propulsori del telaio 6SE7038-6GL84 dispone di un 6SE7038-6GL84-1BG2 di riserva per un rapido recupero dei guasti evitando lunghi tempi di fermo su un grande propulsore di produzione.

Domande frequenti

Q1: Qual è il ruolo della comunicazione in fibra ottica in 6SE7038-6GL84-1BG2?

I collegamenti in fibra ottica sostituiscono i percorsi di segnale in rame che altrimenti trasporrebbero comandi di gate e feedback tra l'elettronica di controllo e lo stadio di alimentazione.la commutazione IGBT ad alta potenza genera transienti di tensione (dV/dt) che accoppierebbero interferenze significative nei fili di segnale in rame I cavi in fibra ottica trasportano impulsi luminosi, non segnali elettrici, quindi sono immuni a queste interferenze elettromagnetiche.I collegamenti in fibra ottica forniscono anche un completo isolamento galvanico tra l'elettronica di controllo a bassa tensione e il bus DC ad alta tensione.

D2: 6SE7038-6GL84-1BG2 sostituisce la variante IVI BG0 (6SE7038-6GL84-1BG0)?

BG0 e BG2 sono varianti diverse dell'IVI per la stessa serie di azionamenti 6SE7038-6GL84.Se BG2 può sostituire BG0 dipende dal fatto che ci siano differenze hardware o firmware tra le varianti che influenzano la compatibilità. Verificare dalla documentazione relativa ai pezzi di ricambio SIMOVERT MASTERDRIVES prima di sostituirli.

D3: Quali allarmi MASTERDRIVES indicano un guasto 6SE7038-6GL84-1BG2 IVI?

IVI board faults produce alarm codes related to fiber optic communication errors between the control unit and the power stage — typically hardware alarms appearing at drive enable indicating loss of gate command or feedback signal on one or more fiber channelsQuesti si differenziano dai guasti del livello di alimentazione (che generano allarmi di sovraccarico o di tensione del bus) e dai guasti dell'unità di controllo (che generano allarmi di software o di parametri).Verificare i cavi in fibra ottica e i connettori sono intatti prima di condannare la scheda IVI.

D4: Quali precauzioni si applicano quando si sostituisce il numero 6SE7038-6GL84-1BG2?

Isolare e bloccare l'alimentazione della cassa MASTERDRIVES. The 6SE7038-class drives have large DC bus capacitors that retain dangerous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessLa scheda IVI pesa 0,2 kg e gestisce solo le tensioni di livello del segnale durante il funzionamento, ma è fisicamente situata all'interno del rivestimento dell'unità in prossimità dei componenti ad alta tensione.Manipolazione con precauzioni antistatiche.

D5: La sostituzione del 6SE7038-6GL84-1BG2 influisce sui parametri di azionamento di MASTERDRIVES?

I parametri dell'azionamento sono memorizzati nell'unità di controllo MASTERDRIVES, non nella scheda IVI. La sostituzione della scheda IVI non influisce sui dati del motore memorizzati, sui parametri di regolazione della velocità o sui parametri del circuito di controllo.Dopo aver montato la scheda di ricambio e verificato la corretta connessione in fibra ottica, confermare che l'unità ha completato l'autotest e che è stata ripristinata la comunicazione con la fase di alimentazione prima di riattivare l'unità a carico ridotto.
