FANUC A16B-1212-0901 | Alimentatore A1 (tipo C1) — Rack principale CNC serie 16/18 / 200 V / 0,91 kg

L'alimentatore A1: cosa alimenta e perché la batteria interna è importante

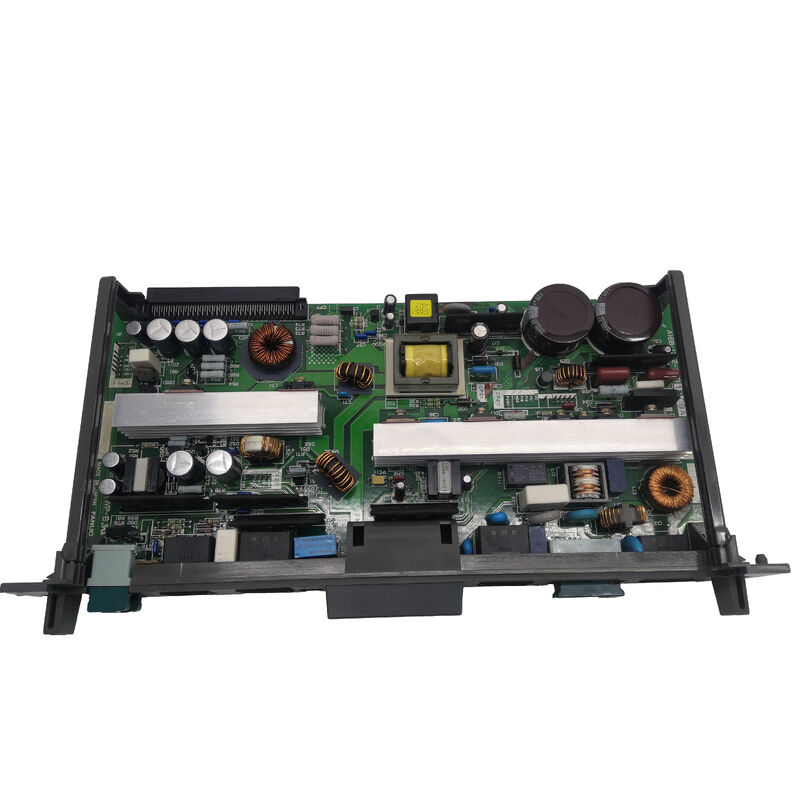

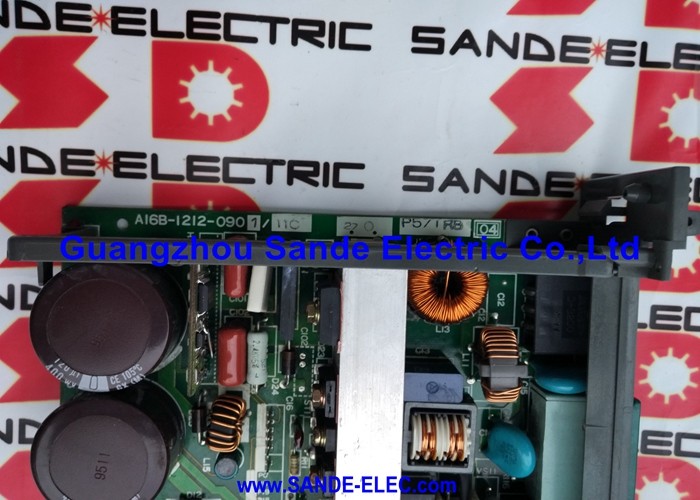

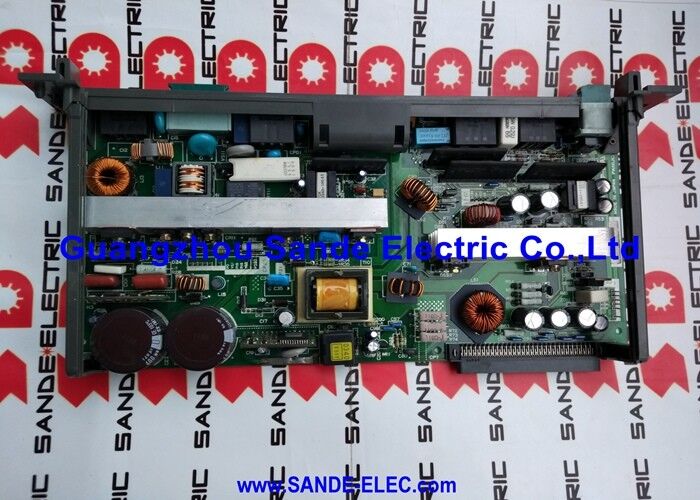

A16B-1212-0901 è l'alimentatore di tipo C1 A1 che si inserisce nel rack principale a 2 slot dei controlli CNC FANUC serie 16 e 18: il formato di controllo compatto utilizzato su torni, centri di lavoro ed elettroerosioni costruiti attorno a queste generazioni di controller. Si trova nel rack adiacente alla scheda CPU principale e alla scheda I/O e alimenta tutte le schede di quel rack.

Questo alimentatore è dotato di un'unità I/P integrata, un circuito relè di potenza in ingresso integrato che gestisce la sequenza di accensione e spegnimento del CNC. L'interblocco del relè tra il circuito di arresto di emergenza esterno e la logica di accensione interna del CNC passa attraverso questa unità.

La batteria di backup è fisicamente all'interno di questo alimentatore— non sulla scheda CPU principale. Quella batteria mantiene i dati SRAM sulla scheda CPU principale (parametri CNC, programmi, correzioni utensile) ogni volta che il CNC è spento. Ciò ha una conseguenza diretta in caso di sostituzione: se l'A16B-1212-0901 viene rimosso dal rack per più di circa 30 minuti, la batteria non può più alimentare la SRAM della scheda CPU e i dati memorizzati potrebbero andare persi. Mantenere l'unità originale installata finché la sostituzione non è pronta per essere installata. Se l'alimentazione è rimasta interrotta per un lungo periodo prima dell'arrivo, verificare che i dati CNC siano ancora intatti da un backup corrente prima di avviare la macchina.

Specifiche chiave

Indicazione dei guasti e posizioni dei fusibili

Due LED sulla parte anteriore dell'alimentatore forniscono lo stato immediato:

PIL (verde):Si illumina quando l'alimentazione CA in ingresso è presente nel CP1. Se PIL è spento con la macchina accesa, controllare l'alimentazione CA in ingresso e il fusibile su F1 (fusibile di ingresso CA 200 V: Daito GP75).

LED rosso:Si illumina quando l'alimentatore rileva un guasto interno. Questo LED acceso con PIL acceso indica che l'alimentatore riceve CA ma presenta un guasto interno: l'alimentatore richiede sostituzione o riparazione.

Fusibili aggiuntivi proteggono l'uscita CRT/LCD da 9" (F3) e l'alimentazione dell'unità I/O (F4). La batteria utilizzata in questo alimentatore è A98L-0031-0012 — non inclusa con l'unità e deve essere ordinata separatamente se la batteria esistente è scarica.

Domande frequenti

D1: Perché l'A16B-1212-0901 originale deve rimanere installato fino all'arrivo della sostituzione?

La batteria di backup SRAM è fisicamente all'interno di questo alimentatore. Fornisce continuamente la SRAM della scheda CPU principale attraverso la connessione backplane. La rimozione dell'alimentatore interrompe l'alimentazione della batteria alla SRAM e i parametri CNC e i dati del programma possono andare persi entro 30 minuti. Mantieni l'originale installato finché non sei pronto per montare immediatamente il sostituto.

D2: Il LED verde PIL è spento e il CNC non si accende. L'alimentatore è difettoso?

PIL spento significa assenza di alimentazione CA all'ingresso dell'alimentatore. Prima di presumere che l'alimentatore sia difettoso, verificare la tensione CA in ingresso al CP1 con un misuratore. Controllare il fusibile dell'ingresso F1 (Daito GP75). Se è presente tensione CA e il fusibile è intatto ma il PIL rimane spento, il circuito di ingresso dell'alimentatore è guasto e l'unità richiede riparazione o sostituzione.

D3: Quali controlli FANUC sono compatibili con A16B-1212-0901?

L'unità è adatta ai controlli FANUC serie 16 e 18 di prima generazione nelle varianti del modello A e B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC e 18-TC. Anche alcuni controller robot RJ utilizzano questo alimentatore. Si adatta alle configurazioni rack compatte a 2 slot, non ai rack multi-slot più grandi utilizzati dalle configurazioni CNC ad alta capacità.

Q4: Quale batteria utilizza l'A16B-1212-0901 e quanto spesso deve essere sostituita?

Il codice articolo della batteria è A98L-0031-0012 e non è incluso con l'alimentatore. FANUC consiglia in genere la sostituzione ogni 2-3 anni o quando sul CNC viene visualizzato l'allarme della batteria. Se possibile, sostituire la batteria con il CNC acceso per evitare la perdita di dati SRAM: la batteria è sostituibile a caldo quando è alimentata.

Q5: È possibile riparare l'A16B-1212-0901 o è necessario sostituirlo?

La riparazione è ampiamente disponibile tramite gli specialisti di riparazione di alimentatori CNC FANUC. I punti di guasto comuni includono i condensatori del filtro di uscita CC, i componenti dello stadio raddrizzatore e il relè nell'unità I/P. Un'unità riparata da uno specialista con verifica del test a pieno carico su un controllo FANUC 16/18 funzionante è un'alternativa affidabile ed economica alla fornitura di una sostituzione.
