FANUC A20B-3900-0183 | 32 MB DA + Modulo di memoria SRAM da 512 KB — CNC serie 16i/18i/21i modello B

Due funzioni di memoria su un modulo

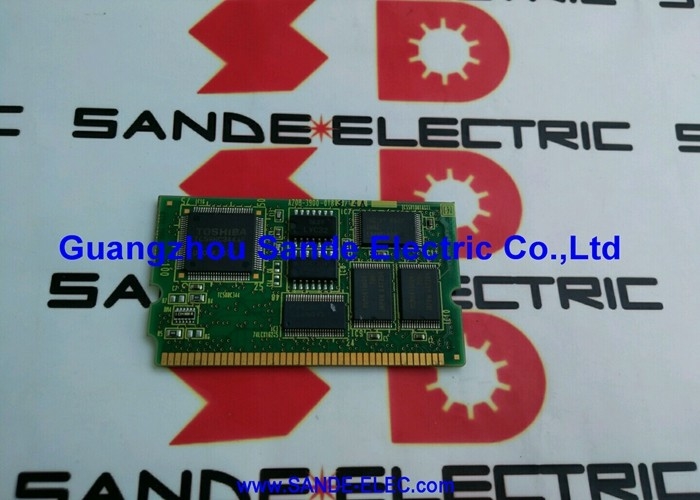

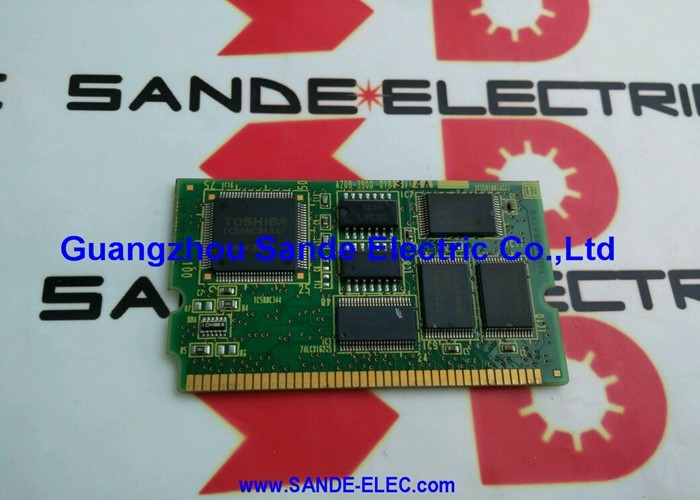

A20B-3900-0183 è una scheda figlia plug-in che combina due distinti tipi di memoria in un unico modulo, svolgendo ruoli diversi all'interno del controllo CNC FANUC serie i:

32 MB DA (Flash ROM):Memorizzazione non volatile per il software operativo CNC, il programma ladder PMC, i dati del programma pezzo e i file dei parametri del servo. DA i contenuti persistono senza alimentazione a batteria. All'avvio del CNC, il software di sistema viene caricato da FROM nella RAM di lavoro. FROM deve essere ricaricato dopo la sostituzione del modulo utilizzando il pacchetto software corretto per il modello CNC installato e la configurazione delle opzioni.

SRAM da 512K (con batteria tampone):Contiene parametri macchina, dati di correzione utensile, offset di coordinate di lavoro e altri dati operativi in ​​tempo reale che devono sopravvivere ai cicli di accensione. La SRAM richiede l'alimentazione continua della batteria di backup per conservare il suo contenuto. La batteria di backup si trova sulla scheda principale del CNC o in un portabatteria adiacente, non nello stesso modulo di memoria. Una batteria scarica provoca la perdita di dati SRAM; verificare sempre le condizioni della batteria prima di rimuovere o sostituire questo modulo.

Specifiche chiave

Modello B: diverso dal modello A

All'interno della famiglia FANUC 16i/18i/21i, il Modello A e il Modello B utilizzano specifiche dei moduli di memoria diverse. L'A20B-3900-0183 con 512K SRAM è la variante del Modello B. L'A20B-3900-0163, che trasporta 1 MB di SRAM, è generalmente associato alla generazione del Modello A. L'installazione di un modulo con capacità SRAM o versione FROM errata per il modello CNC installato non riuscirà a inizializzarsi o produrrà errori di compatibilità.

Confermare la lettera del modello del CNC installato (Modello A o Modello B) dalla schermata delle informazioni di sistema del CNC prima di ordinare. Confermare il numero di parte del modulo installato dall'etichetta sul PCB, non solo dalla documentazione, poiché i moduli possono essere modificati sul campo durante la manutenzione precedente.

Note sulla procedura di sostituzione

I contenuti FROM non vengono conservati automaticamente quando il modulo viene rimosso: eseguire il backup di tutti i dati FROM prima della rimozione se la configurazione del software è stata modificata rispetto allo stato di fabbrica. I dati SRAM vengono conservati finché la batteria di backup rimane in buone condizioni durante lo scambio; scambiare il modulo mentre il CNC è alimentato se la procedura lo consente, oppure assicurarsi che esista un nuovo backup prima di iniziare. Dopo aver installato la sostituzione, ricaricare DAL software e ripristinare i dati SRAM dal backup prima di avviare la produzione.

Domande frequenti

D1: La batteria di backup si trova all'interno del modulo A20B-3900-0183 stesso?

No. La batteria di backup SRAM si trova sulla scheda principale del CNC o in un supporto batteria vicino alla scheda principale, non all'interno di questo modulo di memoria. La rimozione di questo modulo non influisce sulla batteria. Tuttavia, se la batteria si scarica prima o durante lo scambio, i dati SRAM (parametri, offset) andranno persi. Controllare le condizioni della batteria prima di iniziare qualsiasi sostituzione del modulo di memoria.

Q2: Quali dati devono essere ricaricati dopo aver sostituito A20B-3900-0183?

Il contenuto FROM (software operativo CNC, ladder PMC, file di parametri) deve essere ricaricato dal backup. I dati SRAM (parametri macchina, utensile e offset pezzo) devono essere ripristinati dal backup se non sono stati conservati durante lo scambio. Un backup completo della macchina che copra sia i dati FROM che quelli SRAM è essenziale prima di qualsiasi sostituzione del modulo di memoria.

D3: L'A20B-3900-0183 (512K SRAM) può sostituire l'A20B-3900-0163 (1MB SRAM)?

No. Diverse capacità SRAM servono diverse generazioni di modelli CNC con diverse dimensioni della tabella dei parametri. L'installazione di un modulo con SRAM insufficiente provoca errori di memorizzazione dei parametri. Anche l'installazione di un modulo SRAM superiore in un sistema che non lo richiede può produrre problemi di compatibilità. Abbinare sempre il codice articolo esatto al modello CNC installato.

D4: Il CNC mostra un errore di checksum FROM dopo l'accensione. Il modulo di memoria è difettoso?

Un errore di checksum FROM indica nella maggior parte dei casi che il contenuto FROM è stato danneggiato, a causa di un'interruzione di corrente durante un'operazione di scrittura o di un chip flash deteriorato. Prova a ricaricare il software FROM da un backup pulito. Se l'errore persiste dopo il ricaricamento, la memoria flash nel modulo si è deteriorata e il modulo deve essere sostituito.

D5: All'avvio il CNC mostra un allarme di memoria (errore di parità SRAM o simile). È questo il modulo di memoria?

Un errore di parità nella SRAM può indicare una batteria di backup scarica (causando il danneggiamento dei dati durante lo spegnimento) o un chip SRAM guasto. Controllare e sostituire prima la batteria di backup: se l'errore scompare dopo la sostituzione della batteria e il ripristino dei dati SRAM, la causa è stata la batteria. Se l'errore persiste con una batteria sana e dati ricaricati confermati, la SRAM nel modulo è guasta e il modulo deve essere sostituito.
