FANUC A16B-3200-0490 | Scheda CPU principale — Scheda Master CNC serie 0i-B, Famiglia A16B-3200, PMC-SB7, Controllo Multi-Asse, Architettura Modulare Plug-In, Giappone

Panoramica

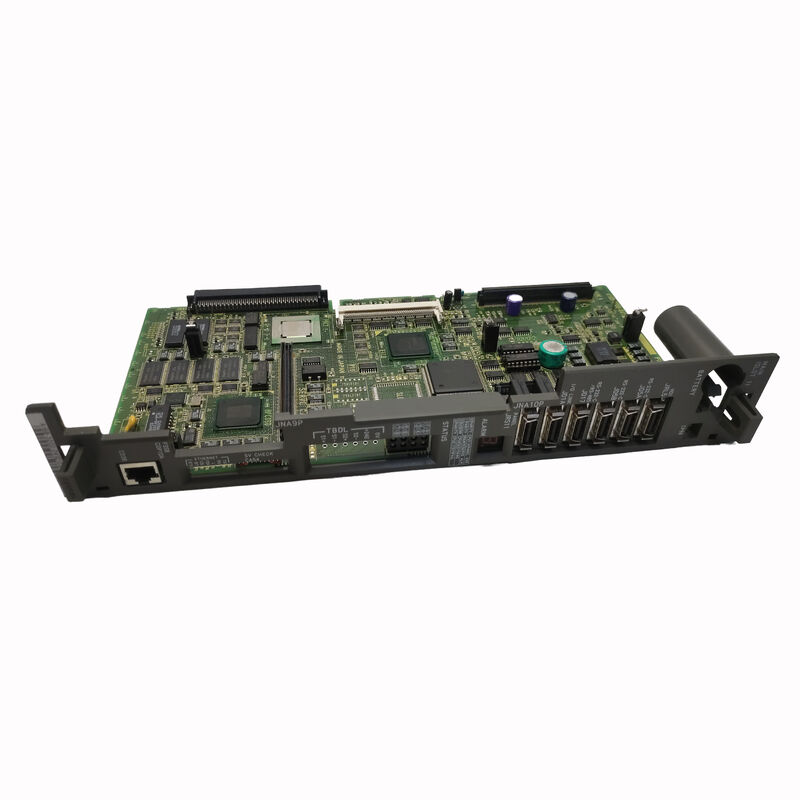

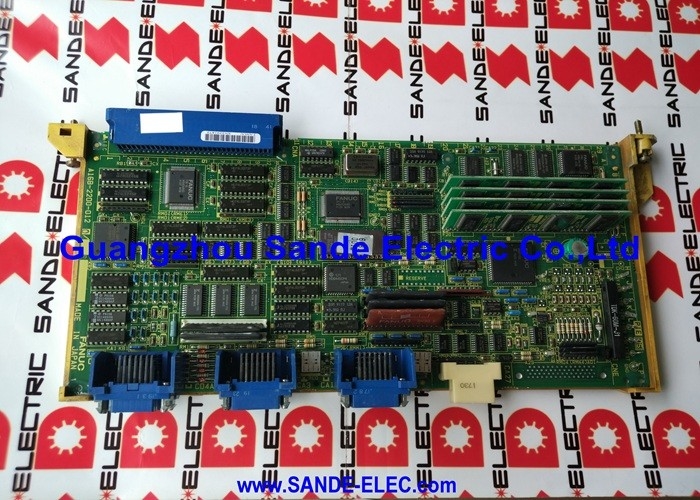

La FANUC A16B-3200-0490 è la scheda CPU principale — la scheda master — per il controllo CNC serie i di FANUC. Nell'architettura fisica di un sistema CNC FANUC, questa è la scheda centrale a cui tutto il resto nel quadro di controllo si collega o da cui dipende.

Gli amplificatori servo comunicano con questa scheda tramite il bus in fibra ottica FSSB. La scheda display (come la A20B-3300-0091) si inserisce negli slot di questa scheda. La logica ladder PMC (il programma PLC della macchina) viene eseguita sul processore montato su questa scheda.

I tasti MDI del pannello operatore inviano i loro segnali a questa scheda. In breve: la A16B-3200-0490 è il centro nevralgico del CNC.

Comprendere la famiglia A16B-3200 richiede la comprensione del sistema modulare plug-in della scheda.

La scheda generica A16B-3200-0490, senza i suoi moduli SMD, contiene il processore, i connettori del backplane, i circuiti di alimentazione, la matrice di LED diagnostici e l'hardware fisso.

Ciò che rende la scheda specifica per una macchina è il set di moduli SMD inseriti in essa:

Moduli FROM (Flash ROM) memorizzano il software di sistema CNC — il sistema operativo FANUC, il firmware di controllo del movimento e qualsiasi opzione software (opzione grafica, opzione DNC, compilazione logica ladder PMC, ecc.) acquistata dal costruttore della macchina utensile.

Senza i moduli FROM corretti, la scheda non ha un sistema operativo e non può avviarsi.

Moduli SRAM memorizzano dati con backup batteria che cambiano durante il funzionamento della macchina — parametri CNC (valori di gioco, guadagni servo, limiti assi, velocità di avanzamento), programmi pezzo, tabelle offset utensile, dati PMC e offset coordinate di lavoro.

La SRAM è la memoria dati più preziosa della macchina perché contiene la configurazione accumulata di commissioning e produzione che fa funzionare correttamente la macchina. La durata della batteria SRAM è tipicamente di 2–5 anni.

Moduli DRAM forniscono memoria di lavoro per l'esecuzione dei programmi — l'area di lavoro attiva del CNC durante il funzionamento.

Specifiche Chiave

La Famiglia A16B-3200 — Varianti Scheda e Loro Generazioni

La serie A16B-3200 copre più generazioni di CNC FANUC, con ogni generazione e sottoserie che ha un suffisso specifico di quattro cifre finali.

Il -0490 colloca questa scheda nella generazione 0i-B, strettamente correlata al -0491 (che è confermato come scheda principale 0i-TB che esegue PMC-SB7). Sia il -0490 che il -0491 sono membri della stessa generazione di progettazione — condividono la stessa architettura fondamentale, accettano lo stesso tipo di moduli SMD ed eseguono la logica ladder macchina PMC-SB7.

Generazioni precedenti nella famiglia A16B-3200 (come -0190 per la serie 16C, -0090 per la 16B) sono meccanicamente simili ma non sono compatibili a livello software.

I moduli SMD di una scheda 16C non possono funzionare su una scheda 0i-B, e viceversa. La verifica del numero di parte rispetto alla macchina specifica e alla serie CNC è essenziale prima di ordinare qualsiasi variante A16B-3200.

Perché la Scheda CPU Principale si Guasta — E Come Capire Che È Successo

I guasti della scheda CPU principale sono tra le modalità di guasto più rare nei sistemi CNC FANUC — sono progettate per lunghe vite utili, e la maggior parte delle macchine incontra molti guasti alle schede PCB del drive mandrino, alle schede PCB servo e all'alimentazione prima che la scheda principale si guasti.

Quando la scheda principale si guasta, i sintomi sono solitamente distintivi:

Mancato avvio completo: Il CNC si accende, le ventole di raffreddamento funzionano, gli amplificatori servo si inizializzano, ma il display del pannello operatore rimane spento e nessun movimento dell'asse è possibile.

Il controllo appare morto.

Questo sintomo si verifica anche con la corruzione del modulo FROM o il guasto della batteria SRAM, quindi la diagnosi sistematica è importante.

Guasti intermittenti del controllo: Allarmi casuali che compaiono a intervalli imprevedibili, specialmente quelli che scompaiono dopo un ciclo di alimentazione, possono indicare un componente marginale sulla scheda principale — tipicamente un condensatore elettrolitico in avaria o un IC stressato dal calore al limite delle sue specifiche operative.

Allarme batteria SRAM con perdita di dati: Se la batteria SRAM si scarica e i dati vengono persi, la scheda non è difettosa — ma il modulo SRAM e la batteria devono essere sostituiti e i dati devono essere ricaricati dal backup.

Questo è lo scenario più comune scambiato per un guasto della scheda.

Guasto dopo un evento specifico: Fulmine, sovratensione, o un evento di sovracorrente grave nel quadro elettrico della macchina possono danneggiare irreparabilmente la scheda principale.

In questi casi, il guasto della scheda è certo e la sostituzione senza riparazione è il percorso appropriato.

Sostituzione della A16B-3200-0490 — Cosa Deve Essere Preparato

La sostituzione della scheda principale è un evento di manutenzione significativo — tocca i dati e la configurazione più critici della macchina. Prima di sostituire la scheda, è necessario disporre di quanto segue:

Tutti i parametri CNC sottoposti a backup su una sorgente esterna (scheda di memoria, RS-232, Ethernet se disponibile).

Il programma logica ladder PMC sottoposto a backup separatamente.

Tutti i programmi pezzo sottoposti a backup. Dati offset utensile e di lavoro registrati o sottoposti a backup. Identificazione dei moduli SRAM e FROM confermata (numeri di parte dei moduli, versione firmware nel FROM).

All'installazione della scheda sostitutiva: trasferire i moduli FROM e SRAM originali dalla vecchia scheda alla nuova scheda (se i moduli sono funzionanti).

Se il modulo FROM è corrotto (impedendo l'avvio), sono necessari nuovi moduli FROM caricati con il software di sistema corretto dal costruttore della macchina utensile o dal servizio FANUC.

Ricaricare tutti i parametri dal backup dopo l'avvio. Verificare il movimento degli assi, il funzionamento del mandrino e la funzione PMC prima di restituire la macchina alla produzione.

FAQ

D1: Il modulo SRAM della scheda guasta può essere trasferito sulla A16B-3200-0490 sostitutiva per ripristinare tutti i dati della macchina?

Sì, se il modulo SRAM stesso non è danneggiato. Se la scheda originale si è guastata a causa di un guasto localizzato (processore guasto, sezione di alimentazione danneggiata) mentre il modulo SRAM è rimasto elettricamente integro, il trasferimento della SRAM sulla scheda sostitutiva ripristina tutti i parametri, i programmi pezzo, gli offset e i dati PMC in un unico passaggio.

Accendere la scheda sostitutiva con i moduli SRAM e FROM trasferiti, e la macchina dovrebbe avviarsi con la configurazione originale.

Se la batteria SRAM si era scaricata prima o durante il guasto della scheda, i dati potrebbero essere andati persi — il backup diventa quindi essenziale.

D2: Il CNC visualizza "SYSTEM ALARM 911" o "920" dopo la sostituzione della scheda. Cosa significano?

L'allarme 911 (errore di parità DRAM) e 920 (errore di parità SRAM) indicano guasti di memoria.

Dopo la sostituzione della scheda principale, questi compaiono tipicamente se: il modulo DRAM non è completamente inserito nel suo slot (reinserire saldamente); la batteria del modulo SRAM è scarica e i dati sono corrotti (sostituire la batteria, ricaricare dal backup); o c'è un guasto hardware genuino del modulo DRAM/SRAM (testare con un modulo funzionante).

Questi allarmi non indicano necessariamente una scheda sostitutiva difettosa — indicano un problema del sistema di memoria che spesso viene risolto con un corretto inserimento del modulo e il ricaricamento dei dati.

D3: Quanti assi può controllare la A16B-3200-0490, e questo è determinato dalla scheda o dal software?

La scheda fisica fornisce le connessioni del backplane per i moduli di controllo assi, ma il numero di assi abilitati è determinato dalla registrazione dell'opzione software nel modulo FROM — non dall'hardware della scheda.

Una A16B-3200-0490 con l'opzione assi appropriata registrata può controllare fino al massimo supportato da quella generazione CNC (tipicamente 4 assi per la serie 0i).

L'aggiunta di un asse a una macchina esistente richiede l'attivazione dell'opzione di espansione assi nel software di sistema, non la sostituzione della scheda principale.

D4: La A16B-3200-0490 è riparabile a livello di scheda, o la sostituzione diretta è l'unica opzione?

La riparazione a livello di scheda è possibile tramite centri di riparazione specializzati FANUC. Gli elementi di riparazione comuni sulle schede principali A16B-3200 includono: sostituzione di condensatori elettrolitici (il guasto più frequente legato all'età), sostituzione di singoli IC danneggiati da ESD o sovratensione, riparazione del portabatteria e ricondizionamento dei connettori.

La riparazione è economicamente vantaggiosa quando il guasto della scheda è un guasto di componente localizzato piuttosto che un danno generalizzato del PCB (tracce bruciate, substrato crepato) da un grave evento elettrico.

Un centro di riparazione affidabile testerà la scheda su un banco di prova FANUC dopo la riparazione, confermando la piena funzionalità prima della restituzione.

D5: Cos'è la batteria SRAM sulla scheda principale, e ogni quanto dovrebbe essere sostituita?

La batteria SRAM è una cella al litio (tipicamente una cella a bottone da 3V o una AA al litio, a seconda della configurazione del portabatteria sulla variante specifica della scheda) che mantiene l'alimentazione al modulo SRAM quando la macchina è spenta, preservando tutti i dati memorizzati.

FANUC specifica un intervallo di sostituzione di circa 1 anno, anche se in pratica molte batterie durano 2–5 anni a temperatura ambiente prima che la tensione scenda al di sotto del livello minimo di mantenimento della SRAM.

Il CNC genera un allarme di batteria scarica (tipicamente ALM 7001 o simile) quando la tensione scende al di sotto della soglia di avviso — questo allarme dovrebbe essere affrontato immediatamente, poiché la perdita di dati si verifica quando la batteria raggiunge lo zero.

La sostituzione della batteria dovrebbe essere eseguita con la macchina accesa (in modo che la SRAM attinga alimentazione attiva durante lo scambio) per evitare la perdita di dati durante la procedura.
