Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-1001-0120 |

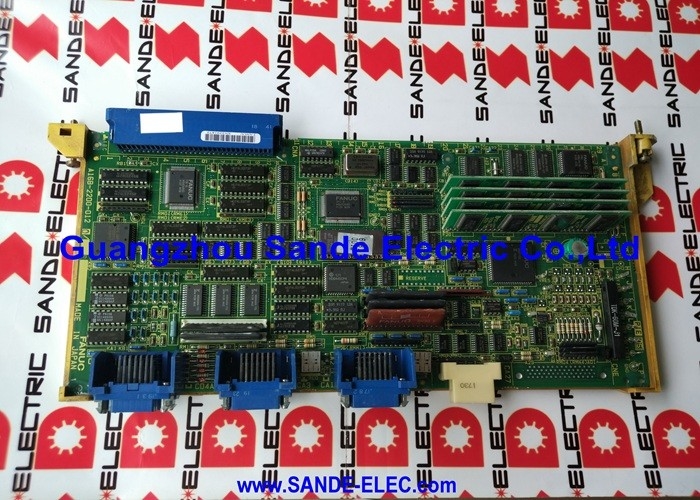

La FANUC A20B-1001-0120 è la scheda di controllo per la prima generazione di azionamenti mandrino digitali AC di FANUC — la serie A06B-6055. Questa famiglia di azionamenti mandrino ha segnato una transizione significativa nella tecnologia delle macchine utensili CNC: passando dai precedenti azionamenti mandrino DC analogici (dove la velocità era controllata da un segnale analogico ±10V) agli azionamenti AC digitali con controllo digitale a ciclo chiuso di velocità e coppia, feedback dell'encoder del mandrino e memorizzazione dei parametri a bordo.
La A20B-1001-0120 è la scheda che ha reso possibile questo funzionamento digitale.
Nell'azionamento A06B-6055, la scheda di controllo (A20B-1001-0120) occupa la posizione accessibile frontalmente nel telaio dell'azionamento — ospita il microprocessore di controllo, i circuiti di ingresso del riferimento di velocità, i circuiti di elaborazione del feedback dell'encoder, i generatori di segnale PWM per i driver di base IGBT e il display di allarme a 7 segmenti che i tecnici di manutenzione utilizzano per diagnosticare i guasti senza alcun altro strumento di prova.
Questo design montato frontalmente e rivolto all'utente era intenzionale: gli ingegneri FANUC hanno compreso che l'accesso alla manutenzione negli ambienti di produzione deve essere rapido e i codici di allarme LED sul pannello frontale della scheda forniscono un'identificazione istantanea dei guasti senza aprire l'azionamento o collegare strumentazione.
La gamma di azionamenti coperta dalla A20B-1001-0120 spazia dal modello 1 al modello 30 dei motori mandrino — una gamma da circa 3 kW a 30 kW di potenza in uscita. La stessa scheda di controllo serve l'intera gamma perché i parametri specifici del motore (tipo di motore, corrente nominale, velocità massima, risoluzione dell'encoder) sono memorizzati in un chip NV-RAM montato sulla scheda. Diversi azionamenti della famiglia A06B-6055 sono configurati in fabbrica programmando questa NV-RAM con i parametri appropriati del motore e dell'azionamento.
Quando si sostituisce la scheda A20B-1001-0120, il chip NV-RAM deve essere trasferito dalla scheda originale o l'NV-RAM della scheda sostitutiva deve essere programmata con i parametri corretti dal manuale di manutenzione.
| Parametro | Valore |
|---|---|
| Azionamenti compatibili | Serie A06B-6055-HXXX |
| Gamma di potenza mandrino | 3–30 kW (Modello 1–30) |
| Tensione di ingresso | 200–240 VCA |
| Dimensioni (L×L×P) | 165×130×40 mm |
| Peso | 1,2 kg |
| Temperatura operativa | 0–45°C |
| Display LED | Codice di allarme a 7 segmenti |
| Manuale | B-53425E |
| Stato | Ricambio dismesso |
La serie A06B-6055 ha rappresentato il passaggio al controllo digitale del mandrino in un momento in cui "digitale" aveva un reale significato ingegneristico, non solo un linguaggio di marketing.
Il principale progresso rispetto ai predecessori analogici è stata la regolazione digitale della velocità a ciclo chiuso con feedback dell'encoder del mandrino.
In un azionamento mandrino DC analogico, la regolazione della velocità dipendeva dall'accuratezza dei generatori tachimetrici e dei circuiti analogici, con guadagni di anello e larghezza di banda di risposta limitati dalle tolleranze dei componenti analogici.
Il sistema AC digitale ha sostituito il tachimetro con un encoder a impulsi sul motore mandrino e il regolatore di velocità analogico con un anello di controllo digitale eseguito nel microprocessore della scheda di controllo.
Il risultato pratico: recupero più rapido della velocità dopo le variazioni di carico di taglio, migliore precisione di mantenimento della velocità sotto carichi variabili del mandrino e capacità di implementare l'orientamento del mandrino — fermando il mandrino in una posizione angolare precisa per il cambio utensile automatico — in modo coerente e affidabile anziché richiedere la laboriosa messa a punto che i circuiti di orientamento analogici richiedevano.
L'orientamento del mandrino utilizzando l'algoritmo di orientamento della A20B-1001-0120 viene avviato dal CNC tramite il comando di orientamento (tipicamente M19 nel programma pezzo), e l'azionamento decelera e posiziona precisamente il mandrino all'angolo di orientamento definito dall'encoder, pronto per il braccio ATC per innestare il portautensile.
La famiglia di azionamenti mandrino A06B-6055 copre un'ampia gamma di potenze nominali del mandrino e configurazioni di tensione, con ogni codice modello A06B-6055-HXXX corrispondente a un modello di motore e a una corrente nominale specifici. Alcune varianti incontrate frequentemente:
A06B-6055-H002: Uno dei modelli base, confermato per utilizzare la scheda di controllo A20B-1001-0120. A06B-6055-H103, H112, H118, H206: Ulteriori varianti nella gamma di potenza, tutte utilizzano la stessa scheda di controllo A20B-1001-0120 — la scheda è comune in tutta la gamma, con la configurazione specifica dell'azionamento memorizzata nell'NV-RAM.
La sezione base (scheda di potenza) di ciascun azionamento A06B-6055 differisce per la corrente nominale e l'abbinamento del motore, ma la scheda di controllo è condivisa in tutta la famiglia di prodotti.
Questa comunanza è stata una decisione di progettazione deliberata di FANUC che riduce l'inventario di pezzi di ricambio necessari per mantenere una flotta di azionamenti A06B-6055 — un unico tipo di scheda di controllo, immagazzinato in quantità, serve tutte le dimensioni di azionamento nella gamma.
Il display LED a 7 segmenti sul pannello frontale della A20B-1001-0120 mostra un codice di allarme a due cifre quando l'azionamento rileva un guasto. Questi codici consentono a un tecnico di diagnosticare la categoria del guasto senza alcuna strumentazione aggiuntiva:
AL-02: Guasto di rilevamento della velocità del motore — segnale encoder assente o interrotto; sospettare cavo encoder, alimentazione encoder o guasto hardware encoder.
AL-12: Eccesso di temperatura interna — sovratemperatura dell'azionamento; controllare ventola di raffreddamento, temperatura ambiente e ciclo di lavoro.
AL-17: Sottotensione del bus DC — problema di tensione di alimentazione o guasto del circuito di precarica; controllare l'ingresso trifase.
Il manuale di manutenzione B-53425E fornisce una tabella completa di tutti i codici di allarme per la serie A06B-6055, le loro specifiche condizioni di guasto e le azioni diagnostiche e correttive raccomandate.
Questo manuale è il riferimento principale per qualsiasi attività di assistenza o riparazione della A20B-1001-0120 e dovrebbe essere disponibile per qualsiasi tecnico che lavori con questi azionamenti.
Il chip NV-RAM (RAM non volatile) sulla A20B-1001-0120 contiene la registrazione del tipo di motore dell'azionamento e il set di parametri — i dati memorizzati che indicano alla scheda di controllo con quale motore mandrino è abbinata e quali sono i limiti operativi, i guadagni e gli orientamenti.
Ogni parametro accessibile tramite i pulsanti del pannello frontale dell'azionamento (MODE, UP, DOWN, DATA SET) è memorizzato in questa NV-RAM.
Quando si sostituisce una A20B-1001-0120 difettosa con una scheda sostitutiva:
Opzione 1 — Trasferimento NV-RAM: Dissaldare con cura o utilizzare un estrattore di chip per rimuovere l'NV-RAM dalla scheda difettosa e installarla sulla scheda sostitutiva. La scheda sostitutiva avrà quindi esattamente il set di parametri originale. Questo è possibile solo se l'NV-RAM della scheda originale è fisicamente ed elettricamente integra (il che è solitamente il caso se la modalità di guasto della scheda era un guasto dell'alimentatore o del transistor piuttosto che una distruzione elettrica totale).
Opzione 2 — Immissione manuale dei parametri: Utilizzando il manuale di manutenzione B-53425E, immettere manualmente tutti i parametri tramite i pulsanti del pannello frontale dell'azionamento.
Ciò richiede la conoscenza del numero di modello del motore per identificare la tabella dei parametri corretta nel manuale, quindi l'immissione di ogni valore di parametro singolarmente.
La procedura richiede circa 30–60 minuti e richiede un'attenta attenzione per evitare errori di immissione.
D1: Come si determina che la scheda PCB A20B-1001-0120 è guasta, piuttosto che la scheda di potenza o il motore mandrino?
Iniziare con il codice di allarme LED sul pannello frontale della scheda — identifica la categoria del guasto.
I codici nell'intervallo AL-02 fino ad AL-07 (guasti di rilevamento encoder e velocità) spesso implicano l'encoder o il suo cavo, non la scheda di controllo.
I codici nell'intervallo AL-12 fino ad AL-17 (temperatura e potenza) possono indicare problemi nella sezione di potenza.
Un guasto della scheda di controllo è più specificamente sospettato quando: l'azionamento non mostra alcuna visualizzazione LED (la scheda non si inizializza), il codice di allarme non corrisponde a nessuna condizione esterna, o il guasto appare e scompare senza alcun schema correlato al carico o alla temperatura.
Una sostituzione della scheda con una A20B-1001-0120 funzionante (installando l'NV-RAM della scheda originale) è la diagnosi definitiva — se l'allarme scompare e l'azionamento funziona correttamente, la scheda originale era difettosa.
D2: Le versioni dell'azionamento disponibili includono suffissi /10E, /16F, /19F. Cosa significano e importa quale versione viene utilizzata?
I suffissi di revisione del firmware (/10E, /16F, /19F, ecc.) identificano la versione del software di controllo residente nell'EPROM della scheda. Diverse versioni del firmware possono avere una gestione degli allarmi, intervalli di parametri o set di funzionalità diversi.
Per una sostituzione identica, è preferibile abbinare la revisione del firmware — l'azionamento si comporterà esattamente come l'originale. Se la revisione esatta non è disponibile, una revisione successiva della stessa famiglia A20B-1001-0120 funzionerà generalmente correttamente con gli stessi parametri NV-RAM, ma dovrebbe essere testata attentamente dopo l'installazione per confermare un comportamento equivalente, in particolare per l'angolo di orientamento del mandrino e le prestazioni del profilo di accelerazione.
D3: Quali sono le cause più comuni di guasto della A20B-1001-0120 negli azionamenti di lunga data?
Il guasto dei condensatori elettrolitici nell'alimentatore interno della scheda è la causa più frequente legata all'età — i condensatori si degradano per evaporazione dell'elettrolita dopo 10–15 anni, causando tensioni di alimentazione instabili che producono codici di allarme erratici.
I moduli transistor nella sezione di potenza (non la scheda di controllo) sono più comunemente la fonte del guasto per gli allarmi relativi alla corrente. Sulla scheda di controllo stessa, il chip NV-RAM può guastarsi a causa di corruzione dei dati da ESD o esaurimento prolungato della batteria, e l'EPROM che contiene il firmware di controllo può guastarsi a causa di esposizione UV o decadimento dei bit legato all'età.
Una revisione completa della A20B-1001-0120 include tipicamente la sostituzione dei condensatori, la verifica dell'EPROM, il backup dell'NV-RAM e il test funzionale su un banco di prova per azionamenti con un motore mandrino.
D4: L'orientamento del mandrino (M19) è influenzato dalla versione del firmware della scheda di controllo?
Sì. L'algoritmo di orientamento del mandrino — il calcolo che decelera il mandrino e lo posiziona all'angolo di orientamento comandato — è implementato nel firmware della scheda di controllo.
Diverse versioni del firmware (contenuti EPROM diversi) possono avere una sintonia di risposta dell'orientamento leggermente diversa. Se la precisione o la ripetibilità dell'orientamento del mandrino erano accettabili prima del guasto della scheda, l'installazione di una sostituzione con la stessa revisione del firmware e i parametri NV-RAM originali dovrebbe ripristinare un comportamento di orientamento identico.
Se le prestazioni di orientamento cambiano dopo una sostituzione della scheda con una revisione del firmware diversa, potrebbe essere necessario un fine-tuning dei parametri di regolazione della posizione di orientamento (accessibili tramite i pulsanti del pannello frontale dell'azionamento).
D5: Quali informazioni dovrebbero essere preparate prima di inviare un azionamento o una scheda a un centro di riparazione?
Prima della spedizione, registrare: il numero completo del modello dell'azionamento dalla targhetta (A06B-6055-HXXX), il numero di parte della scheda di controllo e il suffisso di revisione (dall'etichetta sulla A20B-1001-0120 stessa), tutti i valori dei parametri dall'azionamento (letti tramite la sequenza di pulsanti MODE/UP/DOWN/DATA SET come descritto in B-53425E — tipicamente 20–40 parametri), e il codice di allarme che è stato visualizzato quando si è verificato il guasto.
Se possibile, annotare se il guasto è apparso improvvisamente o si è sviluppato gradualmente, e se è correlato alla temperatura (peggiore quando caldo, si risolve quando freddo) o al carico (appare sotto tagli pesanti).
Queste informazioni consentono al centro di riparazione di replicare la condizione di guasto, testare la scheda riparata nelle stesse condizioni e confermare che la specifica modalità di guasto sia risolta prima della restituzione.
