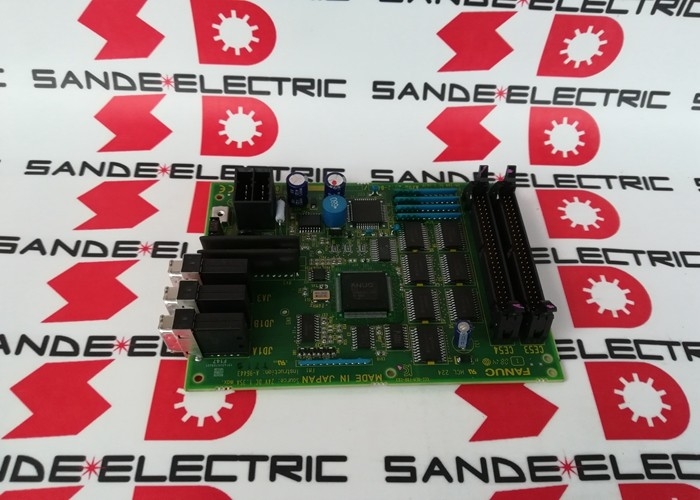

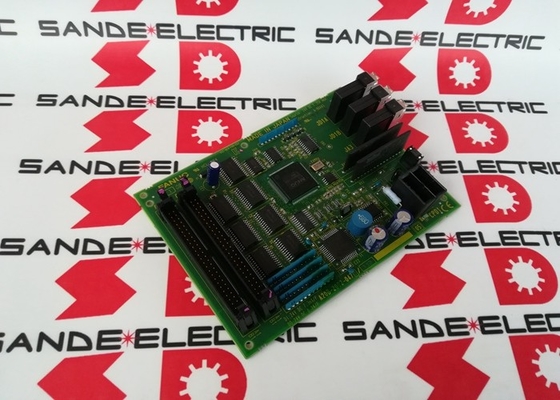

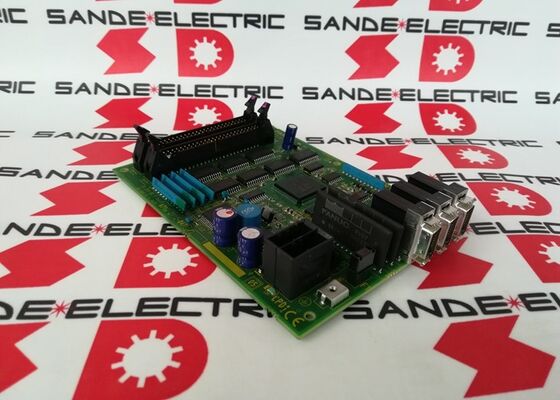

Nuovo Fanuc A20B-2002-0470 circuito A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470 | Unità di connessione pannello operatore FANUC I/O PCB - 72DI / 56DO / Interfaccia operatore CNC / Serie A20B-2002

Unità di connessione del pannello operatore: collega l'operatore al CNC

L'A20B-2002-0470 è il PCB I/O per l'unità di connessione del pannello operatore CNC. Questa scheda si trova all'interfaccia tra la logica ladder PMC del CNC e l'hardware del pannello operatore, collegando tutti gli interruttori, i tasti, gli ingressi del volantino, le spie e i segnali di stato che costituiscono l'interfaccia dell'operatore della macchina.

Nell'architettura CNC FANUC, l'unità di connessione del pannello operatore:

Si collega al CNC tramite collegamento I/O:L'unità di connessione comunica con il PMC del CNC tramite il bus seriale I/O Link, trasmettendo gli stati di ingresso da tutti i 72 segnali di ingresso e ricevendo comandi di uscita per tutti i 56 segnali di uscita in ciascun ciclo di scansione PMC.

Si collega all'hardware del pannello operatore:Le connessioni dei terminali dell'unità accettano il cablaggio sul campo dal pannello operatore fisico: i pulsanti della macchina, gli interruttori a chiave, i contatti del selettore di modalità, le spie e i display LED con cui interagisce l'operatore.

Fornisce l'isolamento elettrico:I circuiti di ingresso basati su fotoaccoppiatore della scheda isolano la tensione del cablaggio del pannello operatore dalla logica interna del CNC, impedendo che eventuali errori di cablaggio sul campo danneggino l'elettronica del CNC.

Specifiche chiave

72 ingressi e 56 uscite: il set di segnali del pannello operatore

Il complemento DI/DO 72/56 dell'A20B-2002-0470 riflette i requisiti di segnale di un pannello operatore CNC completamente attrezzato:

72 ingressi digitali da pannello operatore:Contatti di selezione modalità (JOG, MDI, AUTO, EDIT, REF), stadi di commutazione di override della velocità di avanzamento (ogni posizione è un ingresso separato), stadi di override di velocità del mandrino, pulsante di avvio ciclo, pulsante di mantenimento avanzamento, contatto catena di arresto di emergenza, contatti di selezione asse MPG del volantino, selettore di ingrandimento del volantino, interruttore a chiave di protezione della memoria, interruttore di arresto opzionale, interruttore di blocco singolo, interruttore di funzionamento a secco, blocco macchina, blocco asse Z, tasti funzione specifici della macchina e riconoscimento allarme.

56 uscite digitali verso il pannello operatore:Spie di modalità (che mostrano la modalità attiva corrente), indicatore di ciclo attivo, indicatore di sospensione avanzamento attivo, indicatore di allarme, indicatore di funzionamento del mandrino, indicatore macchina pronta, indicatore di protezione programma e tutte le altre spie del pannello, LED o driver del cicalino che forniscono feedback visivo o acustico all'operatore.

Scenari applicativi

Guasto I/O del pannello operatore CNC:Una macchina CNC FANUC sviluppa errori di risposta intermittenti del pannello: la selezione della modalità smette di funzionare, le spie degli indicatori si comportano in modo irregolare o l'avvio del ciclo non risponde più. Il guasto è identificato come A20B-2002-0470. La sostituzione della scheda ripristina la piena funzionalità del pannello.

Rinnovo pannello operatore:Un centro di lavoro CNC viene sottoposto a una ristrutturazione completa del sistema di controllo. L'A20B-2002-0470 viene sostituito per ripristinare l'affidabilità dell'unità di connessione del pannello operatore insieme ad altri rinnovamenti della scheda di controllo.

Domande frequenti

D1: A20B-2002-0470 può fungere da scheda I/O della macchina oltre alla connessione del pannello operatore?

L'A20B-2002-0470 è specificamente descritto come "PCB I/O UNITÀ DI CONNESSIONE DEL PANNELLO OPERATORE" — la sua allocazione dei segnali (72/56) è abbinata ai segnali del pannello operatore. Per gli I/O della macchina (refrigerante, impianto idraulico, interblocchi degli assi), vengono utilizzate schede I/O della macchina separate (come il tipo A16B-2203-0110 C7 per i sistemi dell'era 0-C). L'unità di connessione del pannello e le schede I/O della macchina in genere si collegano a diversi indirizzi di nodi di collegamento I/O nella configurazione PMC del CNC.

D2: La sostituzione di A20B-2002-0470 influisce sul programma PMC?

No. Il programma PMC indirizza i segnali della scheda tramite l'indirizzo del collegamento I/O, non in base all'identità della scheda. La sostituzione dell'A20B-2002-0470 con una sostituzione identicamente configurata allo stesso indirizzo di collegamento I/O ripristina tutta la comunicazione del pannello operatore senza alcuna modifica del programma PMC.

Q3: Cosa succede al CNC quando A20B-2002-0470 fallisce?

Quando la scheda di connessione del pannello operatore si guasta, il PMC perde la comunicazione con tutti i segnali del pannello. Il CNC genera allarmi Collegamento I/O che puntano all'indirizzo dell'unità di connessione del pannello. Gli interruttori del pannello non rispondono più: l'avvio del ciclo, il blocco dell'alimentazione, la selezione della modalità e l'arresto di emergenza dal pannello sono tutti interrotti. La macchina non può essere comandata dal pannello finché la scheda non viene sostituita.

D4: A20B-2002-0470 è specifico per una particolare generazione di CNC FANUC?

La famiglia di schede di connessione del pannello operatore A20B-2002 abbraccia più generazioni di CNC FANUC che utilizzano unità pannello operatore collegate a I/O Link. Verificare dalla documentazione di cablaggio della macchina specifica in quale generazione CNC e modello di controllo è installato l'A20B-2002-0470. La capacità 72/56 DI/DO è abbinata al conteggio dei segnali del pannello operatore.

D5: Qual è la differenza tra la 72/56 A20B-2002-0470 e una scheda I/O più grande come la 96/64 A16B-2203-0881?

A16B-2203-0881 (96/64 DI/DO) è una scheda I/O della macchina che collega il PMC ai dispositivi di campo meccanici della macchina: finecorsa, solenoidi, sensori in tutta la macchina. L'A20B-2002-0470 (72/56) è un'unità di connessione del pannello operatore, specifica per gli interruttori, le spie e i display del pannello operatore sulla parte anteriore della macchina. Diversi indirizzi di collegamento I/O, diverse connessioni di cablaggio, diversi ruoli funzionali: si completano a vicenda nello stesso sistema CNC.
