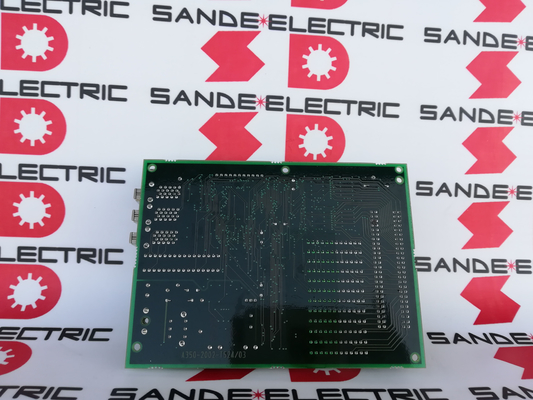

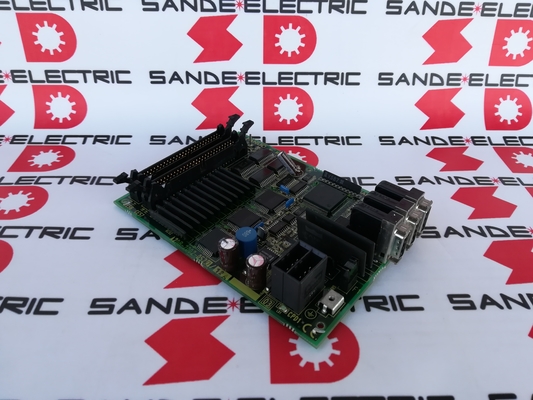

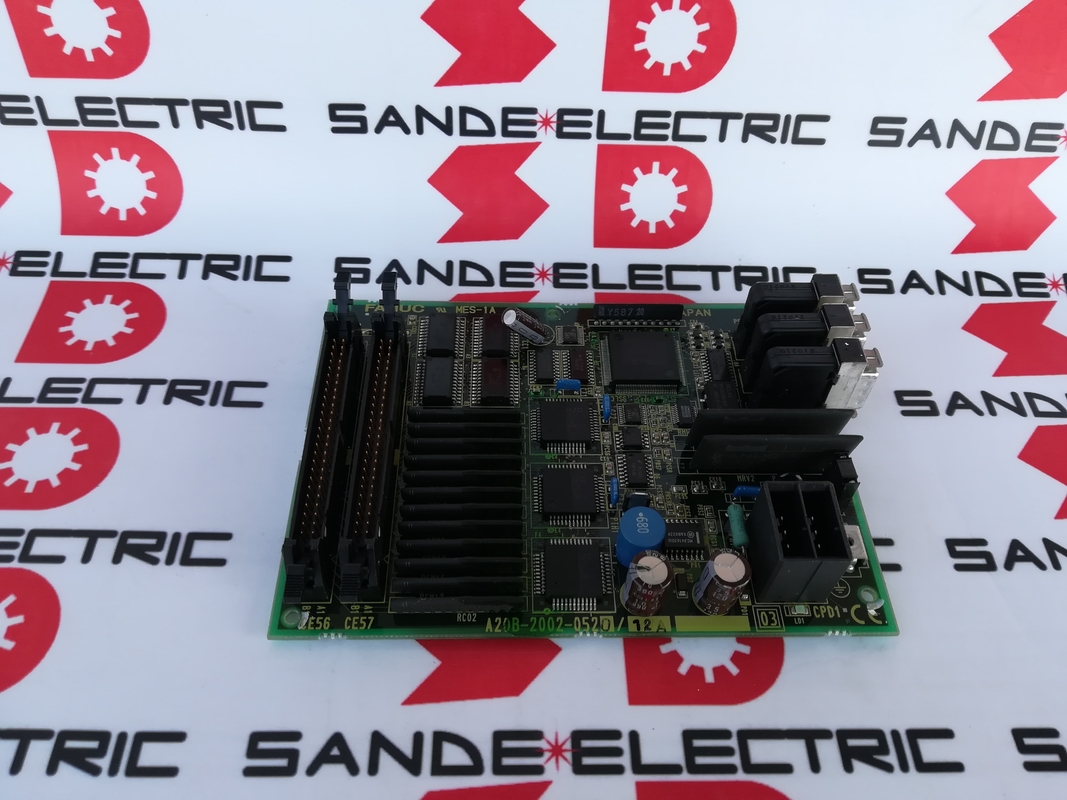

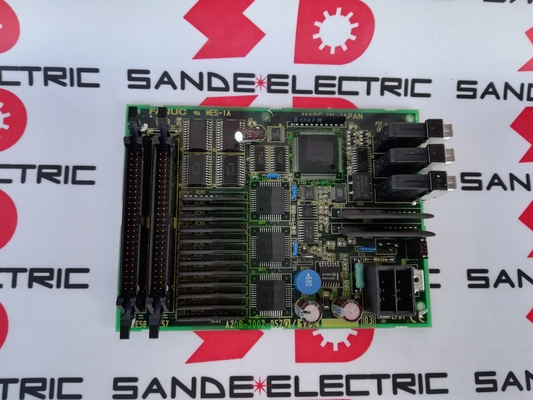

1PC Pistola di guida GE Fanuc usata A20B-2002-0520 In buone condizioni A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520∙ FANUC Serie 16i / 18i Pannello dell'operatore I/O PCB ∙ 48 DI / 32 DO / MPG Interfaccia / Pannello dell'operatore

I/O del pannello dell'operatore

Ogni macchina CNC dispone di un pannello operatore l'interfaccia hardware tra l'operatore della macchina e il CNC.

Input (DI = 48):pulsanti (avvio del ciclo, tenuta di alimentazione, arresto di emergenza), interruttori di selezione della modalità (auto, MDI, jog, maniglia), interruttori rotanti di sovrascrizione (feedrate, rapido, velocità del mandrino), pulsanti direzionali di axis jog,e chiavi specifiche per funzione assegnate dal costruttore della macchina utensile.

Prodotti (DO = 32):Lampade di segnalazione del pannello, luci di stato di funzionamento (spindle on, refrigerante on, alimentazione in tenuta attiva, indicatore di allarme), illuminazione di modalità di feedback,e qualsiasi altro segnale di stato della macchina diretto agli indicatori visibili sulla stazione dell'operatore.

L'A20B-2002-0520 legge tutti e 48 gli ingressi degli interruttori e azionare simultaneamente tutti e 32 gli output della lampada/indicatore,che costituisce l'interfaccia elettrica completa tra i comandi fisici dell'operatore e la logica della scala PMC del CNC.

Specificità principali

A20B-2002-0520 vs A20B-2002-0521 La distinzione tra MPG

La variante 0521 è la versione senza l'interfaccia MPG. Entrambe le schede forniscono la stessa capacità di 48 DI / 32 DO I / O per il pannello dell'operatore. La differenza è una caratteristica:

A20B-2002-0520:La scheda corretta per i pannelli dell'operatore in cui un volante elettronico si collega al CNC.

A20B-2002-0521:meno popolato la sezione del connettore MPG è assente; viene utilizzato quando nessun MPG è montato sul pannello di comando della macchina,o quando l'MPG si connette attraverso un'interfaccia separata piuttosto che attraverso la scheda I/O del pannello dell'operatore.

L'installazione di un A20B-2002-0521 in una macchina che utilizza un MPG provoca il manovello non funzionante Verificare sempre quale variante è installata prima di ordinare una sostituzione.

Scenari di applicazione

Errore della scheda del pannello di comando della serie 18i:In un centro di lavorazione con controllo FANUC 18i si verifica un comportamento irregolare del pannello dell'operatore, alcuni pulsanti non rispondono, alcune luci di indicazione non si accendono come previsto.La scheda del pannello dell'operatore A20B-2002-0520 è identificata come fonte di guasto- La sostituzione ripristina la funzione di I/O del pannello operatore.

Non funzionamento del MPG dopo la manutenzione:In seguito a una manutenzione su un pannello operatore, il volante elettronico cessa di funzionare.Sostituzione della scheda ripristina il funzionamento del MPG.

Aggiornamento della macchina:Un pannello operatore più vecchio con I/O limitato viene aggiornato con un nuovo design del pannello che richiede 48 DI e 32 DO. L'A20B-2002-0520 fornisce il conteggio corretto di I/O con supporto MPG per il pannello aggiornato.

Domande frequenti

D1: Come si collega l'A20B-2002-0520 al sistema CNC FANUC?

L'A20B-2002-0520 si collega al CNC FANUC tramite il collegamento I/O ad alta velocità un'interfaccia di comunicazione seriale che trasporta tutti i dati di ingresso e di uscita del pannello dell'operatore tra la scheda e il PMC del CNC.Il cavo I/O Link si collega dal connettore I/O Link della scheda al canale I/O Link della CNCLa logica della scala PMC del CNC affronta i 48 input e i 32 output attraverso gli indirizzi assegnati al collegamento I/O.

D2: L'A20B-2002-0520 può essere utilizzato con i comandi della serie 16i-B o 18i-B, non solo 16i-A?

L'A20B-2002-0520 è confermato per l'uso nella famiglia CNC FANUC serie i, comprese le varianti serie 16i e 18i.La scheda comunica tramite il protocollo I / O Link che è coerente tra le generazioni di i-serie CNC. Confermare l'indirizzamento del collegamento I/O dai parametri di configurazione I/O del CNC per assicurarsi che gli input e gli output della scheda siano correttamente mappati nel PMC.

D3: Cosa succede se per il pannello dell'operatore sono necessari più di 48 ingressi o 32 uscite?

La capacità di 48 DI / 32 DO di un singolo A20B-2002-0520 copre la maggior parte delle configurazioni standard del pannello dell'operatore della macchina utensile.una seconda scheda I/O può essere aggiunta al sistema il collegamento I/O supporta più schede in una configurazione daisy-chainOgni scheda aggiuntiva aggiunge il proprio conteggio DI/DO al totale di I/O del pannello operatore disponibile nel sistema.

D4: L'MPG di A20B-2002-0520 supporta più ruote a mano?

The FANUC operator panel I/O board's MPG interface typically supports connection for up to three MPG (Manual Pulse Generator) units simultaneously — allowing three separate handwheels to be connected to one boardQuesto è utile per le grandi macchine utensili in cui le ruote a mano sono posizionate in più stazioni o assi dell'operatore.

D5: Cosa deve essere eseguito il backup prima di sostituire l'A20B-2002-0520?

L'A20B-2002-0520 non memorizza i parametri CNC, è una scheda di interfaccia I/O pura.come precauzione generale prima di qualsiasi manutenzione CNC, eseguire il backup dei contenuti SRAM del CNC (parametri, programmi, dati degli strumenti) e del programma della scala PMC. Dopo l'installazione della scheda di ricambio, verificare tutte le funzioni del pannello dell'operatoreluci di segnalazione, e il funzionamento della ruota a mano prima di riportare la macchina in produzione.
