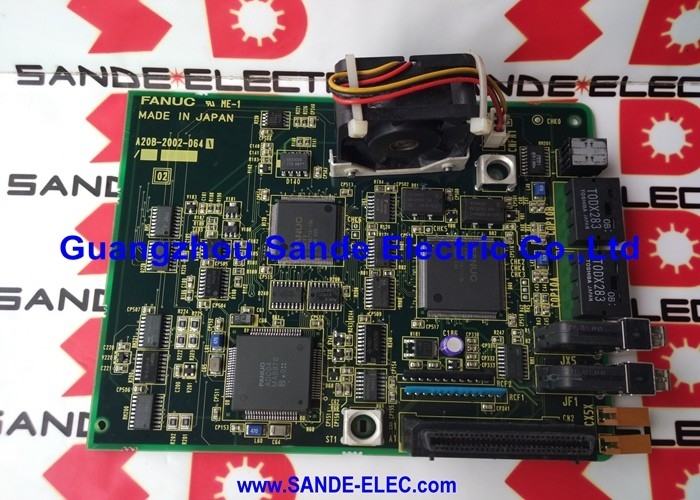

1 PC Fanuc usato A20B-2100-0390 PCB In buone condizioni A20B21000390 A2OB-21OO-O39O

A20B-2100-0390| PCB del modulo I/O di base FANUC FSSB — A02B-0236-C211 / IOU1 / FANUC i CNC / Power Mate i / αi PS HV

A02B-0236-C211 — Il modulo I/O FSSB (IOU1)

A20B-2100-0390 è la scheda a circuito stampato all'interno del modulo di ingresso/uscita FANUC A02B-0236-C211 FSSB. Questo modulo, denominato IOU1 (unità I/O 1), fornisce connettività I/O distribuita per i controlli CNC FANUC serie i e i controller Power Mate i.

Nell'architettura CNC serie i di FANUC, i moduli I/O collegati a FSSB estendono la capacità I/O della macchina CNC posizionando i nodi I/O vicino ai dispositivi effettivi della macchina: sensori, solenoidi, finecorsa e pulsanti del pannello. L'IOU1 comunica con il CNC tramite FSSB (Servo Serial Bus in fibra ottica) anziché tramite il tradizionale cablaggio I/O parallelo, utilizzando il trasferimento dati seriale ad alta velocità su fibra ottica.

Specifiche chiave

Ingresso 24 V CC – FUSIBILE 1 Nota diagnostica

L'ingresso di alimentazione a 24 V CC del modulo I/O FSSB A02B-0236-C211 è protetto dal FUSIBILE 1 sul PCB A20B-2100-0390. Un pratico indicatore diagnostico:

Controllo dello stato del LED1:Il modulo è dotato di un LED1 che si illumina quando l'alimentazione a 24 V è in buone condizioni. Se il LED1 non si accende dopo l'accensione, il primo passo diagnostico è controllare la continuità del FUSIBILE 1 utilizzando un multimetro. Un fusibile bruciato viene sostituito dopo aver identificato e risolto la sua causa: un cortocircuito a valle o una condizione di sovraccarico nel cablaggio I/O collegato del modulo.

Questa protezione con fusibile integrato è una funzione di sicurezza standard che previene danni alla scheda A20B-2100-0390 dovuti a eventi di sovracorrente nel cablaggio I/O a 24 V della macchina.

Scenari applicativi

Guasto del modulo I/O FSSB — LED1 spento:Un centro di lavoro CNC FANUC serie i perde la comunicazione con un nodo I/O FSSB. Il LED1 del modulo è spento. Il FUSIBILE 1 su A20B-2100-0390 è bruciato. Dopo aver corretto il guasto del cablaggio a 24 V, il fusibile viene sostituito e la comunicazione I/O viene ripristinata.

Sostituzione della scheda di controllo dell'alimentatore αi PS HV:Un modulo di alimentazione FANUC αi PS HV (serie A06B-6150) sviluppa errori a livello di controllo. Viene identificata la scheda di controllo A20B-2100-0390. La sostituzione ripristina il funzionamento del modulo di alimentazione.

Domande frequenti

D1: Cos'è FSSB e come lo utilizza il modulo IOU1?

FSSB (Fibre-optic Servo Serial Bus) è il bus seriale ad alta velocità di FANUC per il collegamento del CNC a servoazionamenti e moduli I/O. Il modulo A02B-0236-C211 IOU1 con A20B-2100-0390 si collega al CNC tramite cavi in ​​fibra ottica FSSB — ricevendo comandi I/O dal CNC e restituendo dati sullo stato I/O sullo stesso collegamento seriale. Ciò sostituisce il tradizionale cablaggio I/O parallelo con una singola coppia di fibre, consentendo nodi I/O distribuiti ovunque lungo la catena FSSB.

Q2: Quali sistemi CNC sono compatibili con il modulo IOU1 A02B-0236-C211 (con A20B-2100-0390)?

Il modulo IOU1 è confermato per i controlli CNC FANUC i e Power Mate i (modelli D e H). La serie Power Mate i è il controller CNC compatto di FANUC integrato con sistemi di servoazionamento, generalmente utilizzato in apparecchiature automatizzate ad asse singolo o ad asse limitato. La serie FANUC i si riferisce alla piattaforma CNC di i-generazione (serie 0i, 16i, 18i, 21i) che utilizza FSSB per la comunicazione servo e I/O.

D3: Perché si trova lo stesso PCB A20B-2100-0390 sia nel modulo I/O FSSB che nell'alimentatore αi PS HV?

La filosofia di progettazione modulare di FANUC riutilizza progetti PCB verificati su diverse piattaforme hardware in cui le funzioni elettroniche sottostanti (elaborazione del segnale, esecuzione del microcontrollore, interfacce di comunicazione) condividono sufficienti elementi comuni. Il design del PCB A20B-2100-0390 soddisfa i requisiti di controllo e comunicazione sia del modulo I/O FSSB che dell'alloggiamento dell'alimentatore αi PS HV, con l'applicazione specifica determinata dal software del PCB e dalla configurazione del connettore esterno all'interno di ciascun modulo.

D4: Dopo aver sostituito A20B-2100-0390 nel modulo IOU1, è necessario modificare la configurazione I/O del CNC?

No. Le assegnazioni degli indirizzi I/O e la configurazione per il modulo I/O FSSB sono archiviate nella memoria dei parametri del CNC, non nel PCB del modulo. Dopo aver installato l'A20B-2100-0390 sostitutivo e aver verificato l'alimentazione a 24 V e i collegamenti in fibra FSSE, il CNC dovrebbe ristabilire la comunicazione con il modulo utilizzando la configurazione I/O esistente. Verificare che tutti i punti I/O funzionino correttamente tramite la schermata di diagnosi PMC prima di tornare in produzione.

Q5: Quali precauzioni di sicurezza si applicano quando si accede a A20B-2100-0390 all'interno del modulo?

Maneggiare con un cinturino da polso antistatico collegato a terra su una superficie protetta da scariche elettrostatiche. Per il modulo IOU1: disattivare l'alimentazione di controllo a 24 V della macchina prima di accedere al modulo. Per applicazioni di alimentazione ad alta tensione αi PS: spegnere e bloccare l'alimentazione di rete, quindi verificare che il bus CC sia completamente scarico prima di accedere ai componenti interni: l'alimentatore ad alta tensione funziona a tensioni elevate del bus CC che persistono dopo la rimozione della rete.
