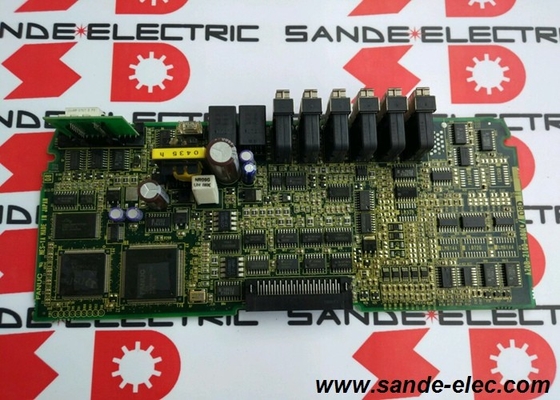

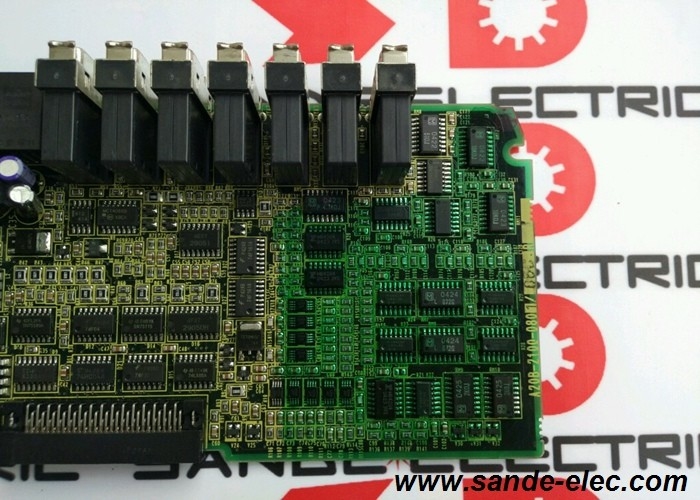

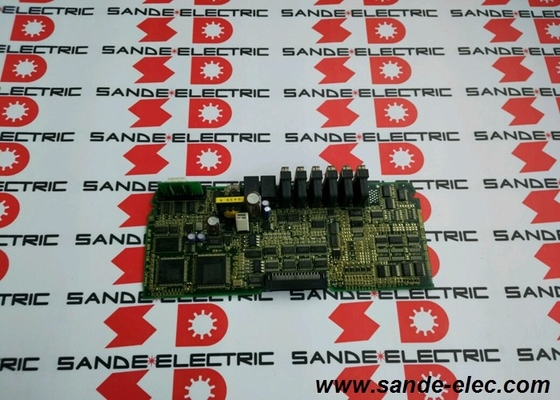

FANUC A20B-2100-0801 | PCB di controllo dell'amplificatore mandrino serie SPM — Serie A20B-2100 / Fuori produzione

Intelligenza dell'azionamento del mandrino nella serie A20B-2100

A20B-2100-0801 è il PCB di controllo all'interno dei moduli amplificatori per mandrino della serie SPM di FANUC. Nell'architettura a due schede dell'SPM, la scheda della serie A20B-2100 costituisce il livello di intelligenza: gestisce la velocità del mandrino e il circuito di controllo della coppia, gestisce i segnali di gate PWM per i transistor di potenza, elabora il feedback dell'encoder del mandrino e gestisce il rilevamento e il reporting degli allarmi per il sistema di azionamento del mandrino.

L'SPM (Spindle Motor Module) è l'amplificatore che aziona il motore del mandrino della macchina CNC, l'asse responsabile della velocità di taglio. Quando il PCB di controllo si guasta all'interno di una SPM, l'intera sezione del mandrino diventa inoperativa. Il CNC genera allarmi del mandrino e la macchina non può eseguire operazioni di taglio, anche se lo stadio di potenza del mandrino e il motore sono fisicamente intatti. La sostituzione della scheda di controllo mantenendo lo stadio di potenza funzionante è il percorso di manutenzione a livello di componente che evita la sostituzione dell'intero modulo SPM.

Specifiche chiave

Servizio a livello direttivo: cosa consente

Il modulo SPM contiene due strati di scheda separabili: la PCB di controllo (A20B-2100-0801) e la scheda di cablaggio/alimentazione che si collega ai transistor di potenza del motore del mandrino. Queste due schede si guastano attraverso meccanismi diversi e possono essere riparate in modo indipendente.

Gli allarmi della scheda di controllo (guasti di comunicazione, errori di inizializzazione, codici di allarme del mandrino che indicano che il software dell'azionamento o l'elaborazione del feedback non sono riusciti) puntano all'A20B-2100-0801. Gli allarmi della scheda di potenza (sovracorrente del transistor, perdita di fase, guasto del bus) puntano al cablaggio/scheda di potenza.

Identificare quale scheda presenta il guasto prima di ordinarla evita la sostituzione non necessaria di un componente sano. Un guasto della scheda di controllo si presenta come codici di allarme del mandrino all'avvio o un comportamento anomalo del mandrino che non può essere risolto mediante l'ispezione del motore o del cavo.

Domande frequenti

D1: Cos'è A20B-2100-0801 e qual è il suo ruolo nel sistema mandrino?

Si tratta del PCB di controllo all'interno dell'amplificatore a mandrino della serie SPM di FANUC. Gestisce l'anello di controllo della velocità e della coppia del mandrino, elabora il feedback dell'encoder, genera comandi PWM ai transistor di potenza e gestisce gli allarmi del mandrino. Quando questa scheda si guasta, il modulo SPM non può controllare il mandrino anche se lo stadio di potenza e il motore sono funzionanti.

D2: Come si distingue un guasto della scheda di controllo da un guasto dello stadio di potenza del mandrino?

I guasti della scheda di controllo in genere producono codici di allarme del mandrino che persistono dopo la conferma delle condizioni dell'avvolgimento del motore e dell'integrità del cavo dell'encoder. I guasti dello stadio di potenza producono allarmi di sovracorrente, IPM dei transistor o guasti del bus che compaiono indipendentemente dalla connessione del motore. Se l'allarme mandrino appare con il motore scollegato, il guasto è nella scheda di controllo e non nel motore o nel cavo.

D3: La sostituzione dell'A20B-2100-0801 richiede il reinserimento dei parametri del mandrino?

I parametri del motore del mandrino sono memorizzati nella SRAM del controller CNC, non nella PCB di controllo dell'amplificatore del mandrino. Per una sostituzione della scheda identica, i parametri del mandrino non vengono influenzati. Verificare che i parametri del tipo di motore del mandrino siano impostati correttamente nel CNC dopo l'installazione e confermare il normale funzionamento del mandrino a velocità ridotta prima di tornare in produzione.

Q4: Cosa è necessario controllare su un A20B-2100-0801 usato prima dell'installazione?

Ispezionare la scheda per eventuali danni ai componenti, aree bruciate o condensatori rigonfiati. Controllare tutti i pin del connettore per eventuali corrosione o danni fisici. Confermare che il fornitore abbia testato funzionalmente la scheda in un modulo SPM attivo con un motore mandrino sotto carico: i test all'accensione al banco senza carico del motore non verificano le prestazioni del circuito di controllo in condizioni operative.

D5: Da dove viene acquistato il prodotto A20B-2100-0801 dopo la sospensione?

Attraverso il mercato post-vendita FANUC SPM: specialisti di componenti per amplificatori per mandrini CNC e rivenditori di ricambi FANUC legacy. Confermare A20B-2100-0801 specificatamente dall'etichetta della scheda. I moduli SPM servono diverse classi di potenza del mandrino; le varianti A20B-2100 adiacenti servono diverse configurazioni SPM e non sono intercambiabili.
