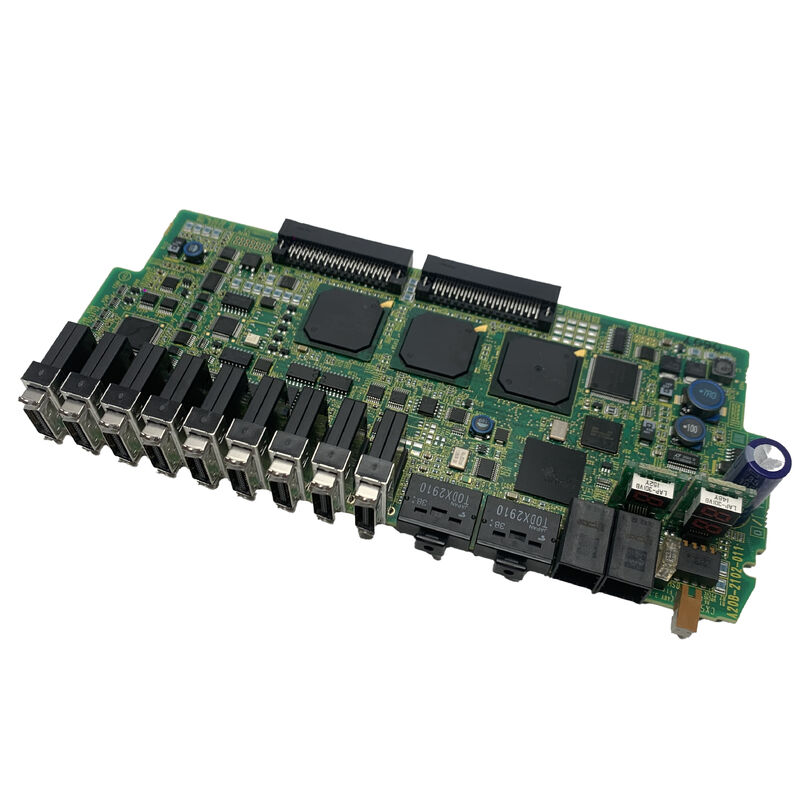

A20B-2102-0110| Circuito driver della scheda madre FANUC - Serie A20B-2102 / Controllo principale CNC e automazione / Originale per il Giappone

A20B-2102 — Serie driver e scheda di controllo principale

La serie A20B-2102 è la famiglia FANUC di circuiti stampati driver e schede di controllo principali che servono hardware CNC e di automazione. All'interno di questa serie, le schede servono due categorie funzionali strettamente correlate:

Circuiti driver:Schede che forniscono la fase di collegamento tra i segnali di controllo a livello logico del CNC e i circuiti ad alta potenza che devono controllare. Rientrano in questa categoria le schede driver gate per stadi di commutazione IGBT, le schede driver relè per il controllo di solenoidi e motori e le schede amplificatori di segnale.

Scheda madre e schede di controllo principali:L'A20B-2102-0081, ad esempio, si conferma come scheda di controllo principale: il PCB centrale che integra le funzioni di elaborazione, memoria e interfaccia per specifiche configurazioni di sistemi di automazione o CNC FANUC.

L'A20B-2102-0110 è descritto come un "circuito driver della scheda madre", una scheda che combina le funzionalità della scheda principale con la capacità del circuito driver. Questa funzione ibrida è caratteristica delle schede che fungono sia da dorsale di elaborazione del sistema che da interfaccia driver per l'hardware collegato.

Informazioni chiave sul prodotto

Funzione scheda madre: integrazione del sistema su una scheda

Un circuito del driver della scheda madre fornisce più di una semplice funzione PCB. Come scheda madre, l'A20B-2102-0110 funge da hub centrale per:

Distribuzione del bus di sistema:Altre schede e moduli all'interno del sistema host si collegano o si collegano tramite la scheda madre, consentendo loro l'accesso al bus dati condiviso, al bus degli indirizzi e ai segnali di controllo.

Distribuzione della barra di alimentazione:Le tensioni di alimentazione regolate (barre logiche da 5 V, 15 V, 24 V) provengono o vengono distribuite attraverso la scheda madre alle altre schede del sistema.

Integrazione della fase driver:La parte del circuito di pilotaggio della scheda fornisce gli stadi di uscita che traducono i comandi logici nei segnali necessari per pilotare l'hardware collegato, siano essi bobine di relè, driver di visualizzazione, driver di linea di comunicazione o altre uscite a corrente più elevata.

Quando la A20B-2102-0110 si guasta, la funzionalità centrale del sistema host viene compromessa, poiché tutte le altre schede dipendono dalla scheda madre per la connessione del bus, l'alimentazione e le funzioni dei driver.

Contesto della serie A20B-2102

La serie A20B-2102 è presente in diverse generazioni e applicazioni di prodotti FANUC. Altre tavole confermate all'interno della serie includono:

• A20B-2102-0081:Scheda principale/scheda di controllo: confermata per applicazioni CNC e di automazione complesse
• A20B-2102-0510/0511:Schede circuitali del driver: elencate nella serie A20B-2102 come schede circuitali per applicazioni di azionamento specifiche
• A20B-2102-0681:Scheda del driver — della stessa serie

L'A20B-2102-0110 nella posizione 0110 è uno dei primi membri di questa serie, probabilmente una scheda principale/driver fondamentale per una configurazione chiave del sistema FANUC.

Scenari applicativi

Guasto della scheda principale del sistema:Un CNC FANUC o un sistema di automazione sviluppa un guasto centrale: nessuna comunicazione con nessuna scheda collegata, nessuna inizializzazione del sistema. La scheda driver della scheda madre A20B-2102-0110 viene identificata come difettosa. La sostituzione ripristina l'elaborazione centrale e le funzioni del driver del sistema.

Rinnovo previsto del consiglio:Un impianto di produzione con hardware di controllo FANUC obsoleto sostituisce l'A20B-2102-0110 come parte di un rinnovamento completo dell'elettronica per prolungare la durata di servizio del sistema.

Domande frequenti

D1: Come posso verificare che la scheda A20B-2102-0110 sia la scheda corretta per il mio sistema FANUC?

Leggere il codice articolo dall'etichetta della scheda installata. Se si legge A20B-2102-0110, questa è la sostituzione confermata. Il manuale di manutenzione FANUC per il sistema specifico associa la posizione di ciascuna scheda al relativo codice articolo e al ruolo funzionale nella tabella delle parti di ricambio.

D2: A20B-2102-0110 è adatto ad applicazioni di macchine utensili CNC o di automazione robotizzata?

La serie A20B-2102 serve sia macchine utensili CNC FANUC che hardware di controllo dell'automazione. L'implementazione specifica di A20B-2102-0110 dipende dal sistema host in cui è installato. Confermare dalla documentazione del sistema host.

D3: La sostituzione di A20B-2102-0110 richiede modifiche alla configurazione del sistema?

Come scheda madre, questa scheda costituisce l'infrastruttura centrale del bus e dei driver. I requisiti di configurazione post-sostituzione dipendono dal sistema specifico. Per la maggior parte delle applicazioni, installate nella stessa posizione dello slot e con le stesse schede collegate, il sistema riprende a funzionare senza modifiche alla configurazione. Confermare dalla documentazione di manutenzione del sistema host.

Q4: Quali procedure di sicurezza si applicano prima di accedere a A20B-2102-0110?

Spegnere completamente il sistema host. Se il sistema contiene bus CC o accumulo di energia basato su condensatori, seguire la procedura di scarico del manuale di manutenzione FANUC applicabile e verificare lo scarico prima di accedere a qualsiasi scheda interna.
