FANUC A20B-3300-0293 | Modulo CPU 486 con 16MB di DRAM — Serie A20B-3300, Scheda Processore CNC Serie i per Controller 15i/16i/18i/21i, Origine Giappone

Panoramica

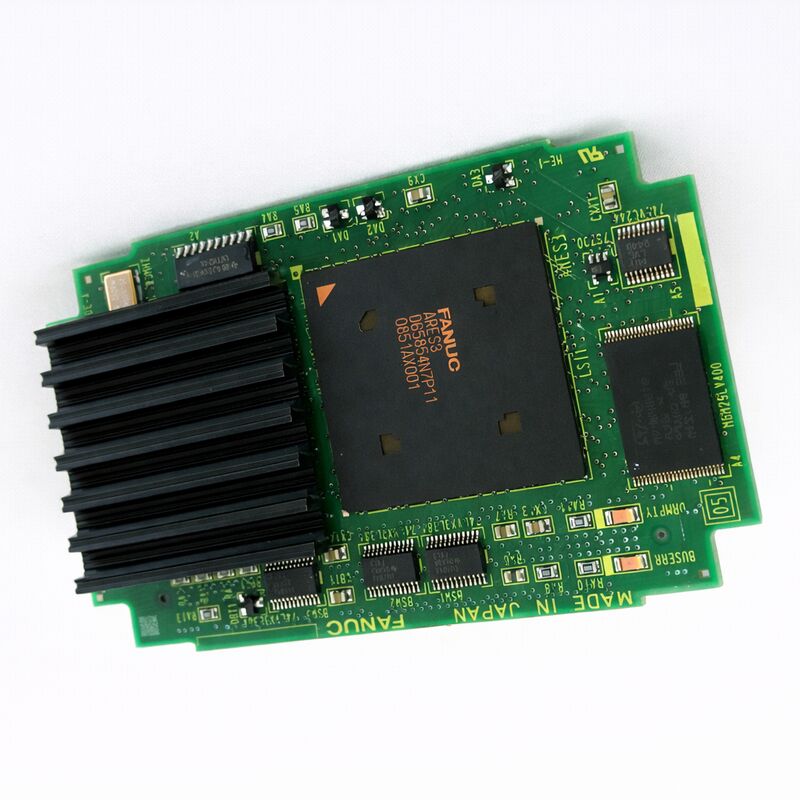

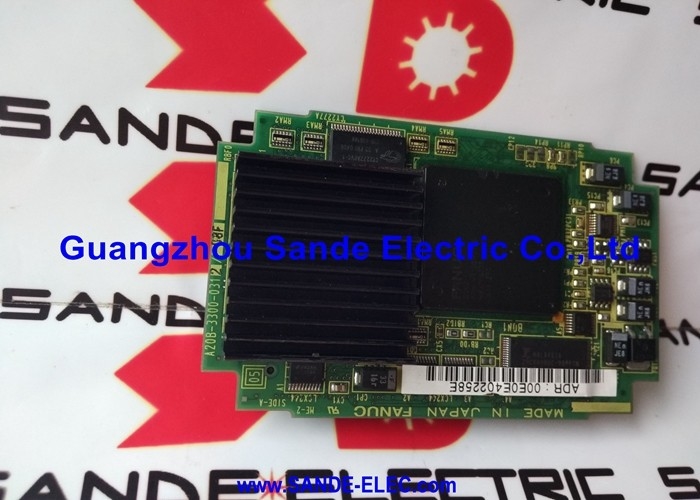

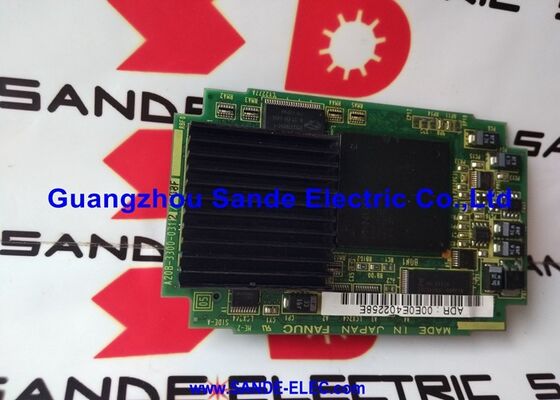

Il FANUC A20B-3300-0293 è un modulo processore 486 — la scheda plug-in "cervello" per i controller CNC i-series di FANUC. Posizionato all'interno dello chassis del controller CNC sulla scheda CPU principale, questo modulo compatto determina la velocità con cui il CNC può elaborare i blocchi del programma, la rapidità con cui vengono completati i calcoli di interpolazione e la fluidità con cui il sistema gestisce il coordinamento simultaneo multi-asse.

L'architettura del processore 486DX, sebbene ora storica secondo gli standard del computing consumer, ha rappresentato una piattaforma capace e ben collaudata per applicazioni di controllo industriale in tempo reale durante la generazione dei CNC i-series — e le macchine che eseguono questi controller continuano a produrre parti di precisione ogni giorno in tutto il mondo.

La famiglia di moduli A20B-3300 copre i moduli processore e memoria i-series di FANUC, con diversi numeri di parte che forniscono diverse generazioni di processori e capacità di memoria per supportare varie configurazioni CNC.

L'A20B-3300-0293 è una delle varianti 486-con-16MB-DRAM all'interno di questa famiglia — una configurazione ampiamente distribuita nei controller CNC Serie 15i, 16i, 18i e 21i, sia nelle generazioni hardware A (i-series prima generazione) che B (modello B).

Le macchine dotate di controller CNC i-series sono state costruite tra la fine degli anni '90 e per tutti gli anni 2000 da quasi tutti i principali produttori di macchine utensili — Mori Seiki, Mazak, Okuma, Makino, Doosan e centinaia di altri.

La base installata totale è enorme e molte di queste macchine continuano in servizio di produzione, creando una domanda continua di moduli CPU della serie A20B-3300 poiché l'elettronica invecchia.

Specifiche Chiave

La CPU 486 nell'Architettura CNC i-Series — Perché Conta Ancora

L'architettura del processore Intel 486DX nell'A20B-3300-0293 potrebbe sembrare anacronistica nel 2025, ma rimane il processore corretto e insostituibile per la sua applicazione.

Il software CNC i-series di FANUC è stato sviluppato specificamente per questa architettura di processore — il software di sistema, gli algoritmi di interpolazione, i protocolli di comunicazione servo (incluso FSSB) e il motore di esecuzione PMC funzionano tutti su questo hardware e non sono stati progettati, né portati, su altre architetture di processore.

Non esiste un percorso di aggiornamento a un processore moderno più veloce — l'A20B-3300-0293 (o una variante direttamente compatibile) è ciò di cui il controller ha bisogno.

L'architettura del 486DX ha fornito capacità importanti per le applicazioni CNC della sua epoca: un'unità a virgola mobile (FPU) integrata nel chip, che consente calcoli di interpolazione trigonometrica senza l'overhead di un coprocessore matematico esterno; prestazioni intere sufficienti per eseguire la scansione della logica ladder PMC alle velocità richieste per un controllo macchina reattivo; e caratteristiche del bus di memoria compatibili con i modelli di accesso ai dati in tempo reale dell'operazione CNC.

La DRAM da 16 MB sul modulo è la memoria di lavoro per tutti i calcoli CNC attivi.

L'esecuzione del programma, il recupero dei parametri, il buffering dei comandi di movimento e le tabelle dati PMC attingono tutti a questa memoria.

Man mano che FANUC espandeva il set di funzionalità i-series attraverso versioni software successive, i requisiti di memoria crescevano — la configurazione da 16 MB supporta il set di funzionalità completo della i-series all'interno della sua generazione, mentre le configurazioni precedenti con meno DRAM limitavano quali opzioni potevano essere attive contemporaneamente.

Modulo CPU vs Modulo Memoria — Comprendere la Famiglia A20B-3300

Una fonte comune di confusione nella manutenzione dei controller CNC i-series è la distinzione all'interno della famiglia A20B-3300 tra moduli CPU (che contengono un processore) e moduli di sola memoria (che contengono solo DRAM o SRAM). L'A20B-3300-0293 è un modulo CPU — contiene sia il processore 486DX che 16 MB di DRAM sulla stessa scheda fisica.

Ciò lo distingue da schede come l'A20B-3300-0310 (che è un modulo solo DRAM che si installa accanto a una scheda CPU su una scheda sub-CPU).

Quando si diagnostica un guasto all'avvio in un controller i-series, sapere se il controller utilizza un modulo CPU (come il -0293) o una configurazione di moduli CPU e memoria separati determina quale scheda prendere di mira per prima.

Un controller che non si avvia e mostra un allarme di avvio precoce prima che il display si inizializzi probabilmente ha un guasto al modulo CPU. Un controller che si avvia parzialmente ma mostra allarmi relativi alla memoria potrebbe avere un guasto al modulo di memoria piuttosto che un guasto al modulo CPU.

Sequenza di Avvio — Come Identificare un Guasto al Modulo CPU

I controller FANUC i-series attraversano una sequenza di avvio definita all'accensione. I LED diagnostici sulla scheda CPU principale mostrano una sequenza di codici mentre il sistema progredisce attraverso l'autotest e l'inizializzazione. Comprendere questa sequenza aiuta a isolare i guasti del modulo CPU:

Quando viene applicata l'alimentazione, i primi codici prodotti sono guidati dalla ROM di avvio sulla scheda principale — questo codice viene eseguito prima che il processore del modulo CPU sia completamente operativo, controllando l'hardware di base.

Se la sequenza dei LED si interrompe a un codice precoce che normalmente procederebbe mentre il modulo CPU inizia la sua inizializzazione, il modulo CPU è sospetto.

Una volta che il processore 486 del modulo CPU inizia l'esecuzione, i codici avanzano più rapidamente attraverso l'autotest del sistema.

Se la sequenza si interrompe a un codice nel mezzo di questa progressione, il codice specifico identifica quale sottosistema ha fallito — il manuale di manutenzione FANUC i-series documenta il significato di ciascun codice.

Se la scheda display si inizializza ma mostra solo uno schermo scuro o un allarme di sistema sul display, il modulo CPU ha almeno iniziato e raggiunto un punto in cui può emettere dati di visualizzazione — il che paradossalmente suggerisce una fonte di guasto diversa se il modulo CPU stesso era il sospetto.

FAQ

D1: Il controller i-series mostra "La sequenza dei LED si interrompe in una fase iniziale" all'accensione e non raggiunge mai il display operativo normale. Come si può confermare che il modulo CPU sia la causa?

Verificare il codice LED rispetto al manuale di manutenzione FANUC i-series per il modello CNC specifico. Se il codice indica specificamente un guasto di inizializzazione della CPU, l'A20B-3300-0293 è sospetto.

Come test pratico: se un modulo CPU funzionante noto da una macchina identica funzionante viene installato temporaneamente e la sequenza progredisce normalmente, il modulo originale è confermato come difettoso. Controllare anche i connettori a bordo del modulo e la presa sulla scheda principale per contaminazione o danni fisici prima di concludere che il modulo stesso sia guasto.

D2: L'A20B-3300-0293 è compatibile con entrambe le generazioni hardware Serie 16i-A e 16i-B?

La famiglia di moduli CPU A20B-3300 copre più generazioni hardware i-series. Se il -0293 è compatibile sia con il 16i-A che con il 16i-B dipende dalla scheda madre specifica e dalla versione del software di sistema. All'interno della famiglia, diversi suffissi di numero di parte (come -0290, -0291, -0293, -0295) possono essere associati a diverse generazioni hardware o standard di connettori della scheda madre.

Verificare la compatibilità con l'elenco hardware specifico della macchina prima di ordinare.

La documentazione elettrica della macchina dovrebbe elencare il numero di parte esatto del modulo CPU installato in fabbrica.

D3: Dopo aver sostituito l'A20B-3300-0293, il CNC si avvia ma mostra un'elaborazione dei blocchi più lenta di prima. Il modulo CPU potrebbe essere difettoso?

Se il CNC si avvia e funziona ma l'elaborazione dei blocchi sembra lenta, il modulo CPU sta funzionando ma potrebbe avere un problema con il suo clock del processore o la cache. Più comunemente, la lentezza apparente dopo la sostituzione del modulo CPU è causata dall'installazione di una variante di modulo CPU diversa che funziona a una velocità di clock inferiore o ha meno DRAM — confermare che il numero di parte del modulo di ricambio corrisponda esattamente all'originale.

Considerare anche che ciò che appare come "elaborazione più lenta" dopo la sostituzione della scheda potrebbe in realtà essere il sistema che esegue operazioni di verifica dati o ricalibrazione durante i suoi primi cicli di funzionamento.

D4: La DRAM da 16 MB sull'A20B-3300-0293 può essere espansa o aggiornata aggiungendo un modulo di memoria separato?

La DRAM sull'A20B-3300-0293 è integrata sul modulo CPU stesso e non può essere espansa in modo indipendente.

Se il sistema richiede più memoria di lavoro, l'opzione è installare un modulo CPU di capacità superiore (uno con 32 MB o più di DRAM, se disponibile per la specifica piattaforma CNC) o installare un modulo DRAM aggiuntivo sulla scheda sub-CPU accanto al modulo CPU, seguendo le regole di configurazione specifiche pubblicate nel manuale di connessione hardware di FANUC per la serie CNC.

D5: Come deve essere conservato l'A20B-3300-0293 quando tenuto come pezzo di ricambio?

Conservare nella confezione antistatica originale o in un sacchetto antistatico ESD-safe equivalente. Tenere lontano da umidità, temperature estreme e luce solare diretta.

Il modulo contiene circuiti integrati CMOS per processore e DRAM che sono sensibili alle scariche elettrostatiche — anche una breve conservazione su superfici non antistatiche accumula carica che può causare danni latenti. Condizioni di conservazione ideali: sacchetto antistatico sigillato, ambiente asciutto a 10–25°C, lontano da fonti di campo magnetico (motori, trasformatori) e non impilato con altre PCB nude senza separazione in schiuma tra le schede.
