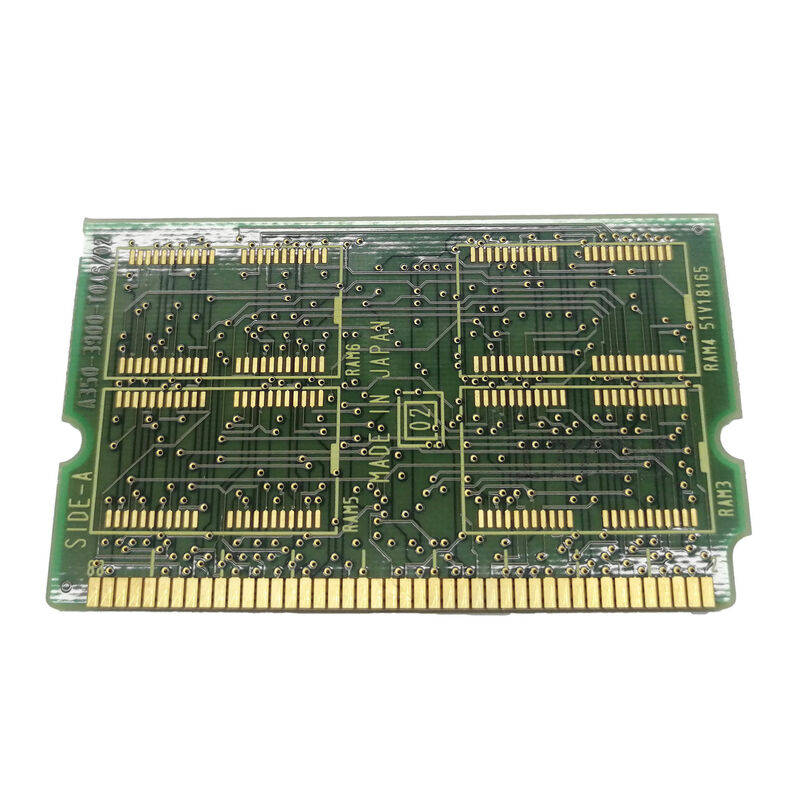

Modulo di memoria Fanuc A20B-3900-0073 A2OB-39OO-OO73 A20B39000073

A20B-3900-0073∙ FANUC 6MB Flash ROM (FROM) Modulo DIMM / 16i / 18i / 21i / Power Mate i / CNC Sistema Software Storage

DALLA cosa è e perché è importante

Nella serie CNC FANUC i, l'unità di controllo contiene una pila di moduli di memoria sul PCB principale.

DALLA (memoria flash di sola lettura):Memorizza il software di sistema del CNC, il programma operativo completo che esegue la funzione CNC, compreso l'interprete del codice G, il software di interpolazione, gli algoritmi di controllo servo,esecutore PMC (scala)A differenza della normale RAM, la Flash ROM conserva il suo contenuto dopo l'interruzione della batteria, può essere cancellata e riprogrammata.ma durante il normale funzionamento CNC è di sola lettura.

SRAM:Immagazzina i dati specifici della macchina: parametri, spostamenti degli utensili, coordinate di lavoro, programmi di parti, dati PMC.

DRAM:Memoria di lavoro per la CPU riempita all'avvio dai moduli FROM, sgombrata al spegnimento.

L'A20B-3900-0073 è il modulo FROM la memoria flash da 6 MB che contiene tutto il software CNC necessario al funzionamento del sistema.

Specificità principali

6MB

La serie A20B-3900 comprende moduli FROM di diverse capacità per la piattaforma CNC della serie i:

• A20B-3900-0071:2MB DALLA capacità di base
• A20B-3900-0073:6MB FROM ?? capacità ampliata
• A20B-3900-0074:4MB DALLA capacità intermedia
• A20B-3300-0022:Moduli FROM di maggiore capacità per le piattaforme della serie i

La capacità di 6 MB ospita immagini software CNC di dimensioni maggiori ­ il complemento software completo per sistemi con funzionalità avanzate (pacchetti di opzioni multiple, funzionalità PMC estesa,opzioni grafiche)Le macchine con funzioni standard possono essere eseguite su un modulo di 2 MB o 4 MB; le macchine con molte opzioni software richiedono 6 MB per contenere l'immagine software completa.

Scenari di applicazione

Ricarica del software CNC dopo perdita di dati:Un CNC 16i si sviluppa DALLA corruzione, sia da una procedura di aggiornamento fallita o dal degrado della cella flash dopo molti anni.e la versione corretta del software CNC viene caricata dal supporto di installazione originaleIl CNC riprende il funzionamento con il software restaurato.

Potenziamento della capacità:Un sistema CNC 21i che esegue un modulo FROM da 2 MB richiede un'opzione software che superi la capacità del modulo da 2 MB.La sostituzione A20B-3900-0073 da 6 MB fornisce lo spazio di archiviazione necessario per l'immagine software ampliata.

Domande frequenti

D1: L'A20B-3900-0073 viene precaricato con software CNC, o il software deve essere caricato dopo il montaggio?

Il software CNC deve essere caricato dal supporto di installazione originale o da un file di backup FANUC dopo il montaggio.contattare il costruttore di macchine utensili o FANUC per il software applicabile.

D2: quale versione del software CNC deve essere caricata sul dispositivo di sostituzione A20B-3900-0073?

La versione del software corretta dipende dal sistema CNC specifico e dalla sua configurazione.Nota questa versione prima di rimuoverlaIl servizio FANUC o il costruttore di macchine utensili possono fornire il file software corretto per il tipo di sistema specifico.

D3: Un A20B-3900-0073 da 6 MB può sostituire un A20B-3900-0074 da 4 MB in un sistema che normalmente utilizza 4 MB?

Generalmente sì un modulo FROM di maggiore capacità può sostituire uno di minore capacità nella stessa presa se l'interfaccia del modulo è compatibile.Tuttavia, confermare la compatibilità sulla base della documentazione di manutenzione FANUC per il tipo CNC specifico prima di sostituire le capacità.

D4: Quali sono le cause del guasto del modulo FROM nei sistemi CNC FANUC?

Per i moduli FROM che memorizzano software CNC statico (raramente aggiornato), la durata di scrittura è limitata.il conteggio di scrittura è basso e la vita lunga è tipica. I surge di corrente o le procedure di aggiornamento non corrette possono danneggiare i dati FROM senza raggiungere il limite di resistenza alla scrittura della cella.Lo stress meccanico da inserimento ripetuto) può anche causare guasti..

D5: L'A20B-3900-0073 è specifico per il CNC di generazione i, o funziona con l'hardware più vecchio della serie 0 o della serie 16?

L'A20B-3900-0073 è confermato per la CNC di generazione i (16i, 18i, 21i, Power Mate i).) utilizzano diversi formati di moduli di memoria Il formato A20B-3900-0073 DIMM è specifico per la piattaforma i-generation.
