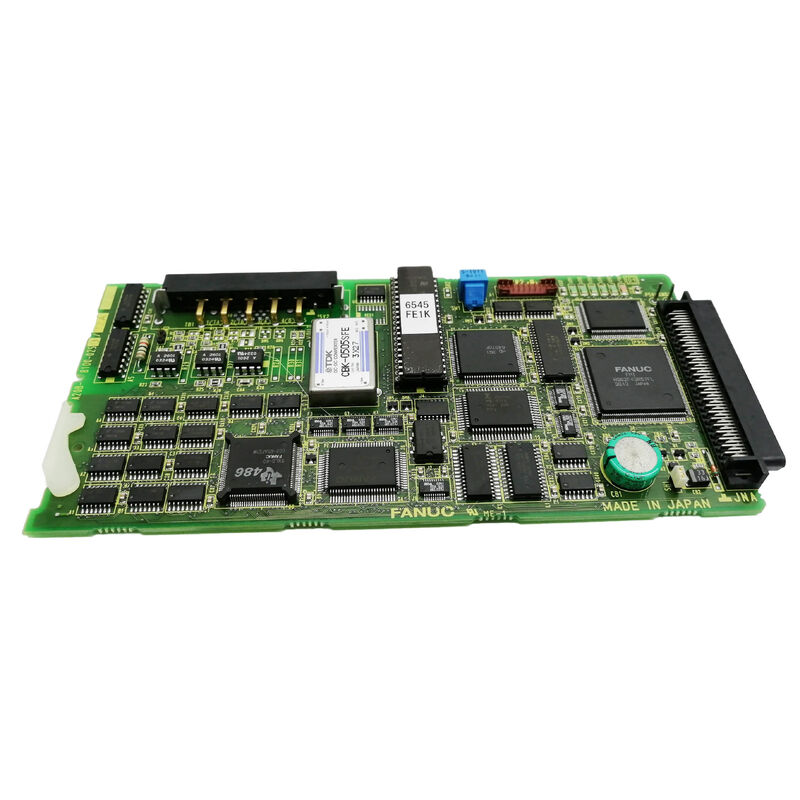

Fanuc controller board A20B-8100-0462 A20B81000462 A2OB-81OO-O462

FANUC A20B-8100-0462 | Scheda CPU principale, 210i-A — Montata su LCD, Origine Giappone, Discontinuata

Codice articolo: A20B-8100-0462

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda CPU principale (Scheda principale montata su LCD)

Sistema compatibile: FANUC Serie 210i-A CNC

Stato: Discontinuato dal produttore

Panoramica

L'A20B-8100-0462 è la scheda CPU principale montata su LCD per i sistemi CNC FANUC Serie 210i-A. Nella serie A20B-8100, la scheda CPU principale è il nucleo computazionale del controller.

Ospita il processore centrale, gestisce la comunicazione tra tutti i sottosistemi e integra l'interfaccia per il pannello LCD direttamente sulla scheda — un design integrato che riduce la complessità dei cablaggi e posiziona la potenza di elaborazione del CNC e l'interfaccia di visualizzazione su un unico assemblaggio.

La 210i-A di FANUC appartiene alla fascia alta delle prestazioni della famiglia CNC della serie i. Correlata alla linea 160i/180i, la designazione 210i copre i controller progettati per applicazioni multi-asse impegnative.

L'architettura CNC aperta su queste piattaforme integra l'elaborazione PC standard con la capacità di controllo del movimento FANUC, consentendo interfacce operatore complesse, connettività di rete e funzioni di gestione dati espanse, oltre a un controllo preciso degli assi e del mandrino.

L'A20B-8100-0462 è discontinuata. Non è più prodotta da FANUC.

Le macchine che utilizzano i controlli Serie 210i-A che necessitano di questa scheda devono reperirla da scorte di surplus o ricondizionate.

Queste macchine sono ancora in funzione in ambienti di produzione a livello globale — la domanda per questa scheda è guidata dalle apparecchiature operative, non dall'interesse storico.

Specifiche chiave

Architettura montata su LCD

L'A20B-8100-0462 non è una scheda montata su rack nel senso tradizionale del CNC. Si monta all'interno dell'unità LCD/MDI — l'assemblaggio del pannello operatore.

Ciò posiziona la CPU principale del CNC direttamente dietro lo schermo del display.

L'hardware di elaborazione e l'interfaccia operatore sono un'unica unità integrata. I percorsi dei cavi tra il pannello operatore e un rack CNC separato sono notevolmente ridotti.

Questa architettura è stata una direzione di progettazione che FANUC ha perseguito in tutta la generazione della serie i. L'integrazione della CPU principale con l'assemblaggio LCD rende il controller più compatto e semplifica l'installazione nei quadri delle macchine utensili.

Ciò significa anche che la sostituzione della scheda CPU principale richiede di lavorare all'interno dell'unità LCD anziché in un armadio elettronico separato.

Quando l'A20B-8100-0462 si guasta, l'assemblaggio LCD/MDI smette di funzionare come unità completa.

Il display potrebbe spegnersi, il CNC potrebbe non avviarsi o funzioni specifiche potrebbero diventare non disponibili a seconda della natura del guasto. In tutti i casi, il percorso di riparazione coinvolge questa scheda.

Piattaforma Serie 210i-A

La 210i-A è una piattaforma CNC capace costruita per configurazioni con elevato numero di assi e elevate opzioni.

Le funzionalità CNC aperte su questa generazione consentono l'esecuzione di software basato su Windows accanto al kernel di controllo del movimento FANUC — HMI operatore, sistemi DNC e applicazioni personalizzate del costruttore di macchine condividono lo stesso hardware del CNC principale.

La scheda CPU principale gestisce questo carico di elaborazione a doppio ambiente.

Deve gestire i task in tempo reale del CNC — loop di posizione servo, interpolazione, esecuzione PMC — senza compromessi, supportando contemporaneamente le funzioni lato PC.

L'A20B-8100-0462 è stata progettata esattamente per questo ambiente.

La sostituzione di questa scheda richiede il ripristino dell'ambiente software del CNC.

Il contenuto del modulo FROM, i parametri del CNC e la configurazione del software lato PC richiedono tutti attenzione dopo l'installazione. Il modulo FROM che si collega alla scheda principale è un componente separato — verificare che il suo contenuto sia aggiornato e compatibile prima di accendere dopo una sostituzione della scheda.

Approvvigionamento e Condizioni

Poiché questa scheda è discontinuata, l'offerta disponibile è finita e si riduce nel tempo. Le schede in buone condizioni, con una storia di riparazione documentata o uno stato di test verificato, valgono la pena di essere privilegiate rispetto a unità di condizione sconosciuta offerte senza alcuna informazione di servizio.

La serie A20B-8100 è stata utilizzata in diverse generazioni di CNC FANUC con numeri di suffisso diversi per modelli diversi.

Non sostituire una scheda di un modello diverso — anche una che sembra identica — senza confermare la compatibilità.

La 210i-A ha requisiti hardware specifici che non sono necessariamente soddisfatti dalle schede delle famiglie 160i-A o 180i-A, nonostante la stretta relazione tra le famiglie.

FAQ

D1: Il CNC 210i-A non si avvia. L'LCD è completamente spento. È probabile che l'A20B-8100-0462 sia difettosa?

Un LCD completamente spento all'accensione può indicare un guasto della scheda CPU principale, un guasto del retroilluminazione o dell'inverter dell'LCD, o un guasto dell'alimentatore a monte della scheda.

Controllare prima il LED di alimentazione del pannello operatore.

Se l'alimentazione raggiunge il pannello ma l'LCD rimane spento e il CNC non si avvia, la scheda CPU principale diventa il sospetto principale.

Una scheda con segni di bruciatura visibili o danni ai componenti conferma la diagnosi.

D2: Dopo aver sostituito l'A20B-8100-0462, qual è la sequenza di avvio corretta?

Avviare il controller nella schermata BOOT (tenere premuti i tasti appropriati durante l'accensione — la procedura è specifica del modello). Verificare che il modulo FROM sia installato correttamente e leggibile. Caricare o confermare il software di sistema. Uscire da BOOT, quindi ripristinare i parametri e i programmi del CNC.

Se sono configurate le funzioni PC Open CNC, verificare separatamente tali impostazioni. Eseguire gli assi in modalità JOG per confermare la risposta del servo prima di riportare la macchina in modalità operativa automatica.

D3: Il modulo FROM sembra intatto. I contenuti del FROM sopravvivono a una sostituzione della scheda CPU principale?

Sì. Il modulo FROM è un componente fisico separato che si collega alla scheda principale. Mantiene il suo contenuto indipendentemente dalle condizioni della scheda CPU principale.

Se il modulo FROM è intatto e il suo contenuto non è corrotto, il software che contiene viene caricato normalmente dopo la sostituzione della scheda.

Verificare attentamente l'alloggiamento del modulo FROM dopo aver installato la nuova scheda principale — un contatto scadente causa errori di lettura che possono sembrare corruzione.

D4: L'A20B-8100-0462 è la stessa scheda di quelle utilizzate nei sistemi FANUC 160i-A o 180i-A?

No. La 210i-A utilizza una scheda CPU principale specifica. I modelli correlati della serie i condividono la stessa famiglia di schede A20B-8100 ma utilizzano numeri di suffisso diversi.

La 160i-A, la 180i-A e la 210i-A hanno requisiti hardware distinti nonostante le loro somiglianze architetturali. Installare solo il codice articolo corretto per il sistema 210i-A.

D5: L'A20B-8100-0462 può essere riparata anziché sostituita?

La riparazione a livello di componente è praticabile in molti casi. I guasti comuni includono condensatori elettrolitici guasti (particolarmente comuni nelle schede che sono in servizio da molti anni), circuiti batteria danneggiati e memoria firmware corrotta.

Le schede con danni fisici da sovratensioni o eventi di scarica potrebbero non essere candidati alla riparazione.

Un centro di riparazione qualificato con esperienza nella serie i FANUC può valutare la riparabilità dopo l'ispezione.
