FANUC schede ad alta tensione A20B-8100-0710 A2OB-81OO-O71O A20B81000710 lotti in magazzino miglior prezzo

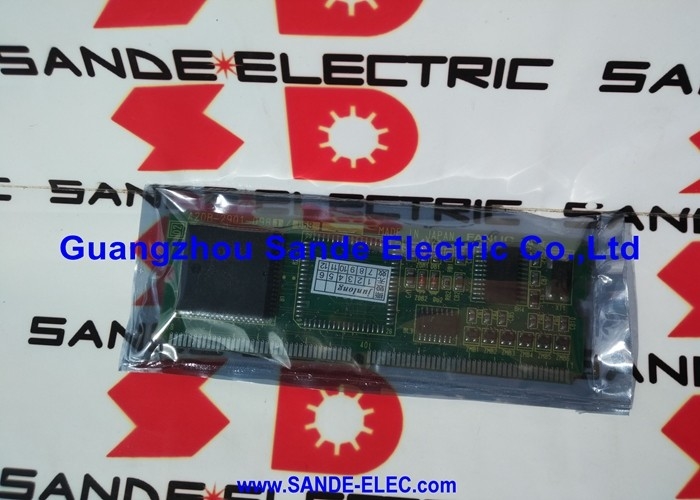

FANUC A20B-8100-0710 500.000 LCD Inverter PCB per LCD monocromo su FANUC Serie 16i-B / 18i-B CNC, Serie display A20B-8100, Giappone Origine

Visualizzazione

IlFANUC A20B-8100-0710è uno di quei componenti a cui la maggior parte degli ingegneri non pensa finché non fallisce e quando fallisce, il sintomo è immediatamente evidente e la macchina non può essere azionata.

L'inverter di retroilluminazione alimenta la lampada fluorescente a catodo freddo che illumina il pannello LCD. Nessuna retroilluminazione significa nessun display visibile. L'operatore non può vedere le posizioni degli assi, non può leggere gli allarmi,non è possibile navigare nei menu.

La macchina viene effettivamente spenta dal punto di vista dell'interazione dell'operatore, anche se tutte le altre funzioni CNC funzionano perfettamente.

La scheda inverter è specifica per la versione LCD monocroma del pannello di comando 16i-B e 18i-B.La FANUC ha prodotto i pannelli di visualizzazione della serie 16i-B e 18i-B in molteplici configurazioni, e colore in varie dimensioni.

Ogni configurazione utilizza il proprio design della scheda inverter, adattato alle specifiche dimensioni del tubo CCFL e ai parametri di azionamento richiesti di tale pannello.

L'A20B-8100-0710 è l'inverter corretto per le varianti monocrome; montarlo su un display LCD a colori sarebbe errato e potrebbe danneggiare entrambe le schede.

Le serie 16i-B e 18i-B sono state prodotte in grandi volumi nel corso degli anni 2000 e appaiono in un enorme numero di macchine utensili ancora in produzione a livello globale.

I loro pannelli di funzionamento invecchiano in modo prevedibile. Il tubo di retroilluminazione CCFL ha una vita utile finita (in genere da 30.000 a 50.000 ore) e quando il tubo si avvicina alla fine della vita, il tubo di retroilluminazione CCFL viene riempito di luce.l'inverter è spesso il componente successivo da sollecitare.

Specificità principali

Funzionamento dell'inverter CCFL La fisica della retroilluminazione LCD

Una lampada fluorescente a catodo freddo ha bisogno di un segnale AC ad alta tensione e alta frequenza per ionizzare il gas all'interno del tubo e sostenere la scarica che produce luce visibile.

L'alimentazione DC interna del CNC (in genere a tensioni di livello logico di 5V o 24V DC) non può azionare direttamente un CCFL, la tensione è troppo bassa e il segnale è DC piuttosto che AC.

Il compito della scheda inverter è quello di trasformare il segnale DC a bassa tensione in un segnale CA ad alta tensione adatto al tubo CCFL specifico installato.

Il circuito di commutazione ad alta frequenza sulla scheda dell'inverter, che in genere opera a 4080 kHz, alimenta un trasformatore step-up che aumenta la tensione alla tensione di colpo e di mantenimento della CCFL.

La frequenza di uscita è scelta per essere al di sopra della gamma di lampeggiamento visibile mantenendo le caratteristiche ottimali del tubo.

Quando la scheda dell'inverter si guasta, la modalità di guasto è di solito una delle seguenti:

Nessuna uscita- il circuito di commutazione ha smesso di oscillare, il trasformatore non si è aperto o l'IC di trasmissione non ha funzionato.

Uscita debole o lampeggiante- la frequenza di commutazione è stata spostata, un condensatore si è degradato o il trasformatore di uscita è sul punto di fallire.

Sulla base di dati di riferimentoIl risultato è che la macchina funziona bene all'avvio, ma lo schermo si scurisce dopo 30 o 60 minuti di funzionamento.

Diagnosticare l'inverter contro il tubo CCFL

L'inverter A20B-8100-0710 e il tubo di retroilluminazione CCFL da esso azionato sono componenti separati.

Prima di sostituire la scheda inverter, vale la pena verificare quale componente ha effettivamente fallito.

Controllo del tubo:In un ambiente buio, guardare il pannello LCD dal bordo durante l'accensione.Se il bagliore è presente ma debole o lampeggiante, il tubo potrebbe essere invecchiato piuttosto che l'inverter aver fallito.

Se non c'è alcun bagliore, o il tubo o l'inverter hanno fallito.

Controllo della tensione sulla potenza di uscita dell'inverter:Con la dovuta cautela (la potenza dell'inverter può raggiungere diverse centinaia di volt AC),la misurazione della presenza di uscita AC al connettore CCFL con uno strumento appropriato conferma se l'inverter sta generando uscitaSe l'uscita è presente ma il CCFL non si accende, il tubo è il punto di guasto.

La sostituzione dell'inverter è più semplice della sostituzione del tubo CCFL, perché l'inverter è un PCB che si inserisce nell'unità di visualizzazione, non è richiesta alcuna lunghezza del tubo personalizzata o corrispondenza delle prese.

Per le macchine in cui il tubo è semplicemente invecchiato, sono disponibili servizi specializzati di sostituzione CCFL che evitano il costo di una sostituzione completa del pannello LCD.

Domande frequenti

D1: lo schermo del pannello dell'operatore CNC si è oscurato dopo circa un'ora di funzionamento della macchina.E' questo l'inverter??

Il guasto intermittente con dipendenza termica è un classico modello di guasto dell'inverter.

Quando i componenti dell'inverter si riscaldano durante il funzionamento, un condensatore elettrolitico degradato perde capacità, un transistor di commutazione aumenta la temperatura di giunzione,o giunti di saldatura con crepe aperte per stanchezza termica.

Dopo il raffreddamento, i componenti si contraggono e il guasto si cancella temporaneamente.

Se il problema ritorna con un nuovo inverter, anche il tubo CCFL può essere invecchiato.

D2: Lo schermo è completamente scuro dalla prima accensione. Il CNC è altrimenti funzionale ¢ gli allarmi rispondono all'input della tastiera. È l'inverter il probabile errore?

Uno schermo scuro da avvio a freddo con CNC altrimenti funzionale suggerisce fortemente il circuito di retroilluminazione del display piuttosto che l'elettronica del display.

Confermare collegando un PC al CNC tramite RS-232C e verificando che il CNC risponda correttamente ai comandi DNC. Questo conferma che il controllo è in esecuzione.

Il guasto è quindi limitato alla fonte di retroilluminazione del display.Verificare l'ingresso di corrente continua 24V all'unità LCD (alimentazione del pannello LCD) prima di presumere che l'inverter abbia fallito ∙ un fusibile soffiato o perdita di potenza al pannello produce lo stesso sintomo.

D3: L'A20B-8100-0710 può essere utilizzato sulle versioni LCD a colori del 16i-B/18i-B?

Numero A20B-8100-0710 è specificato per i pannelli LCD monocromatici.4 pollici di colore) perché i pannelli colorati utilizzano diverse configurazioni di tubi CCFL e diversi parametri di azionamento.

L'installazione dell'inverter sbagliato per un display a colori produrrebbe una tensione di uscita o una frequenza errate per i tubi del pannello a colori, potenzialmente danneggiando sia l'inverter che i tubi CCFL.

D4: Dopo aver sostituito l'A20B-8100-0710, la retroilluminazione si accende ma è notevolmente più debole di prima.

Una retroilluminazione più debole del normale dopo la sostituzione dell'inverter può avere due cause.e la resistenza del tubo è aumentata, l'inverter compensa emettendo più potenza, ma un nuovo inverter su un tubo invecchiato riprodurrà il sintomo debole.

Anche il tubo deve essere sostituito.

In secondo luogo, se la frequenza di uscita o la tensione dell'inverter di ricambio non sono esattamente abbinate a questo tipo specifico di schermo LCD, la luminosità può differire leggermente dall'originale.Verificare il numero di parte del pannello di ricambio corrisponde esattamente A20B-8100-0710.

D5: Per accedere all'A20B-8100-0710 è necessario aprire l'alloggiamento del pannello dell'operatore.

Prima di aprire l'alloggiamento del pannello LCD/MDI, spegnere completamente il CNC e verificare l'isolamento della rete.La scheda dell'inverter genera corrente alternata ad alta tensione al suo connettore di uscita CCFL. Questo connettore deve essere scollegato prima di essere manipolato..

Dopo aver scollegato la corrente e il connettore CCFL, attendere 30 secondi per consentire la scarica di qualsiasi carica residua nei condensatori di uscita dell'inverter prima di toccare la scheda o i connettori.Manipolare la scheda di ricambio con una cinghia per polso ESD.

Al momento della riconnessione, assicurarsi che il connettore CCFL sia posizionato correttamente. Un cavo CCFL invertito o parzialmente collegato può danneggiare la nuova scheda dell'inverter immediatamente dopo l'accensione.
