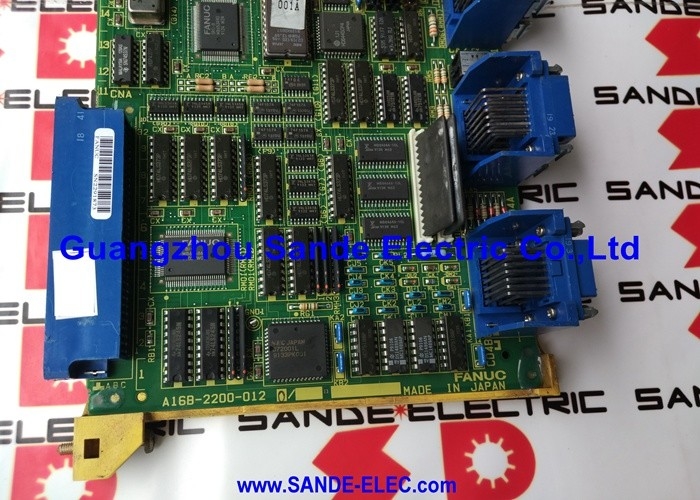

Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A02B-0098-B541 |
Codice Articolo: A02B-0098-B541
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Unità di Controllo CNC (Scheda Madre / Assemblaggio Base)
Serie: FANUC Serie 0-C
Stato: Discontinuato dal Produttore

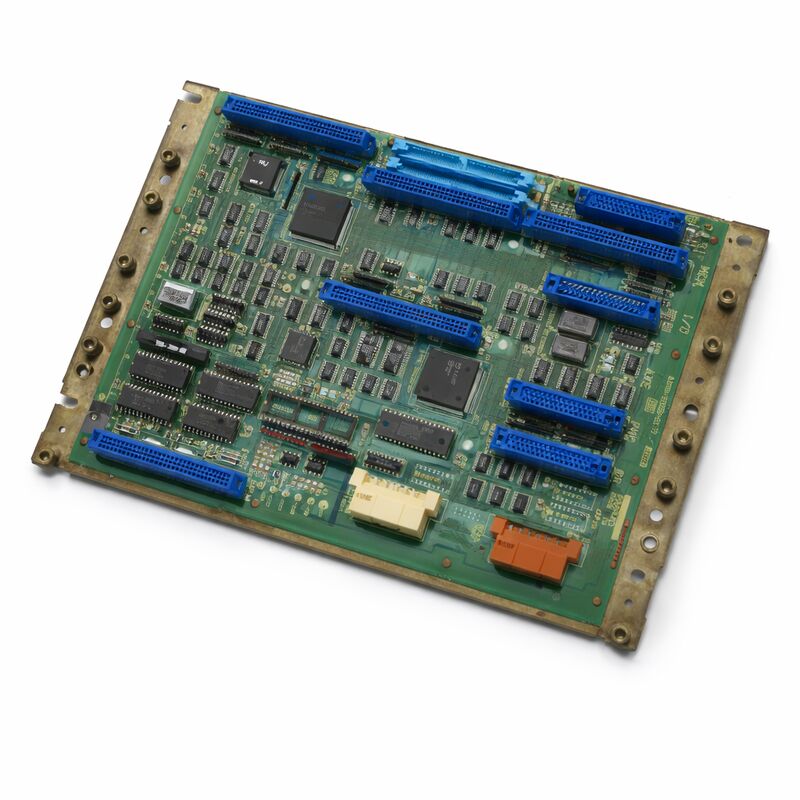

L'A02B-0098-B541 è un'unità di controllo della generazione CNC Serie 0-C di FANUC — un assemblaggio completo a livello di chassis che costituisce la base strutturale ed elettrica di un sistema di controllo Serie 0-C.
Nell'architettura modulare CNC di FANUC, la famiglia A02B-0098 fornisce la scheda madre e la struttura di montaggio su cui vengono assemblati il PCB master e tutte le schede periferiche.
Il suffisso -B541 identifica la variante specifica all'interno di questa famiglia.
Il prefisso A02B nel sistema di numerazione FANUC designa sistemi di controllo CNC completi e i relativi assemblaggi — distinti dai singoli PCB (A16B, A20B) o motori e azionamenti. La serie A02B-0098 copre la famiglia di controlli Serie 0-C, che include 0-MC, 0-TC, 0-MF, 0-TTC e sottoserie correlate.
Questi erano controller CNC ampiamente diffusi su centri di lavoro, torni e centri di tornitura prodotti tra la fine degli anni '80 e gli anni '90.
Questo prodotto è discontinuato. FANUC non lo produce più.
Le macchine che supporta sono ancora in produzione in officine di tutto il mondo — la domanda per questa unità deriva dalla manutenzione di tali macchine, non da nuove installazioni.
| Parametro | Valore |
|---|---|
| Codice Articolo | A02B-0098-B541 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Unità di Controllo CNC / Assemblaggio Scheda Madre |
| Serie | FANUC Serie 0-C |
| Sottoserie Compatibili | 0-MC, 0-TC, 0-MF, 0-TTC e varianti |
| Architettura | Modulare — PCB master + schede periferiche |
| Stato di Produzione | Discontinuato dal Produttore |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Temperatura di Stoccaggio | −20 – 60°C |
| Umidità | 75% UR max (senza condensa) |
| Condizioni Disponibili | Nuovo (in eccesso) / Ricondizionato / Riparato |
La Serie 0-C è stata l'offerta CNC di fascia media di FANUC per diversi anni di produzione di macchine utensili pesanti. Bilanciava capacità e costi per applicazioni da due a quattro assi. Centri di lavoro e centri di tornitura che utilizzavano controlli Serie 0-C sono stati prodotti in gran numero, e una porzione significativa di quella base installata continua a funzionare in produzione oggi.
Il sistema di controllo è modulare. L'A02B-0098-B541 fornisce lo chassis — la scheda madre e il telaio dell'involucro che tiene tutto insieme.
Il PCB master si monta su questo chassis e ospita il processore centrale del CNC, l'interfaccia servo e la logica di controllo principale. Sul PCB master, ulteriori schede periferiche aggiungono memoria, I/O, controllo mandrino e capacità di espansione assi.
Questo design modulare era pratico sia per la produzione che per la manutenzione.
Lo stesso chassis della scheda madre ospita diverse configurazioni di PCB per diversi tipi di macchine. Il suffisso B541 identifica la variante specifica dello chassis — diverse varianti ospitano diversi layout di PCB, configurazioni di connettori o requisiti applicativi.
La distinzione tra l'unità di controllo A02B-0098-B541 e i singoli PCB A16B o A20B è importante per l'approvvigionamento.
L'unità A02B è l'assemblaggio dello chassis e strutturale — può includere o meno PCB a seconda di come viene fornita. Quando si acquista un'unità di controllo completa, verificare quali PCB sono inclusi. Quando si acquistano schede individuali, è necessario un numero di articolo A16B o A20B separato.
Molte situazioni di manutenzione richiedono la sostituzione di singole schede piuttosto che la sostituzione dell'intera unità.
Un PCB master, una scheda di memoria o una scheda I/O guasta possono essere sostituiti singolarmente senza cambiare lo chassis A02B.
L'intera unità A02B-0098-B541 è rilevante quando lo chassis stesso è meccanicamente danneggiato, quando è necessario un sistema di riserva completo, o quando l'assemblaggio completo è il percorso più economico per un dato progetto di restauro.
Le macchine Serie 0-C rimangono produttive in molte officine. I componenti meccanici — mandrini, viti a ricircolo di sfere, guide — spesso hanno una vita utile rimanente ben oltre ciò per cui il sistema di controllo elettronico è stato progettato per supportare.
Mantenere il controllo funzionante è la via per estrarre quel valore meccanico rimanente.
FANUC ha discontinuato questo prodotto poiché la generazione Serie 0-C è stata superata. Non esiste produzione attuale.
La fornitura disponibile è finita e si riduce ogni volta che un'unità viene consumata in una riparazione.
Un approvvigionamento anticipato — prima che un guasto costringa a una ricerca d'emergenza — offre le maggiori opzioni al costo più ragionevole.
D1: La macchina Serie 0-C si accende ma il CNC visualizza immediatamente un allarme di sistema. È probabile che lo chassis A02B-0098-B541 sia difettoso?
Lo chassis stesso è in gran parte un componente strutturale passivo — fornisce le connessioni della scheda madre e la struttura di montaggio ma non contiene circuiti attivi nel modo in cui lo fa il PCB master.
Un allarme di sistema all'avvio è più comunemente un guasto a livello di PCB che un guasto dello chassis.
Lo chassis dovrebbe essere sospettato quando ci sono problemi di danno fisico — connettori della scheda madre danneggiati, punti di montaggio del PCB rotti, o prove di contaminazione o corrosione che hanno interessato le connessioni della scheda madre.
D2: I parametri sono stati persi dopo un'interruzione di corrente. La macchina non riprende il normale funzionamento. Qual è la causa probabile e il percorso da seguire?
I parametri nei controlli Serie 0-C sono conservati nella SRAM con backup a batteria sul PCB di memoria.
Un'interruzione di corrente che si verifica con una batteria di backup scarica o esaurita può causare la perdita dei dati SRAM.
La batteria è tipicamente una cella al litio da 3V sulla scheda di memoria. Sostituire la batteria, ripristinare i parametri dal backup e ricaricare la scala PMC se necessario.
Se non esiste un backup, i parametri devono essere reinseriti manualmente dalla documentazione di configurazione della macchina.
D3: L'A02B-0098-B541 è compatibile con tutte le varianti di PCB della Serie 0-C?
La compatibilità dipende dalla specifica generazione e revisione del PCB. La famiglia A02B-0098 copre più varianti di chassis, e il suffisso -B541 identifica una specifica. Non tutti i PCB della Serie 0-C si adattano a tutte le varianti di chassis.
Quando si acquistano PCB da installare in questo chassis, verificare la compatibilità con la documentazione elettrica originale della macchina o consultare uno specialista esperto nell'hardware Serie 0-C.
D4: La documentazione del costruttore della macchina mostra un suffisso B diverso per lo stesso modello di macchina. Sono intercambiabili?
Diversi suffissi B nella famiglia A02B-0098 indicano diverse varianti di chassis che possono avere configurazioni interne, layout dei connettori o alloggiamenti per PCB differenti. L'intercambiabilità non è garantita tra diversi suffissi B.
Confermare la compatibilità con un tecnico formato FANUC o uno specialista nell'hardware Serie 0-C prima di sostituire.
D5: Dove dovrebbe essere conservata un'unità A02B-0098-B541 rimossa come ricambio?
Conservare in un ambiente pulito e asciutto a temperatura ambiente stabile. Collocare in imballaggio antistatico o avvolgere i singoli PCB in materiale antistatico.
Rimuovere la batteria di backup prima di una conservazione a lungo termine e annotare il tipo di batteria per la reinstallazione. Conservare lontano dalla luce solare diretta, dall'umidità e dalle vibrazioni.
Lasciare che l'unità raggiunga la temperatura ambiente dopo la conservazione prima di accenderla.
