| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2200-0950 |
Numero della parte:A16B-2200-0950
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:PCB di I/O della macchina con salto ad alta velocità (tipo affondamento)
Serie di schede:A16B-2200
Configurazione I/O:104 Input digitali (DI) / 80 Output digitali (DO)
Tipo di uscita:Fuso (NPN, affondamento di corrente)
Salta veloce:Inclusi
Sistemi compatibili:FANUC serie 16-B, F16M, F16T (F16B)
Compagna richiesta:A20B-9001-0480 (venduto separatamente)
Status:Interrotto dal fabbricante

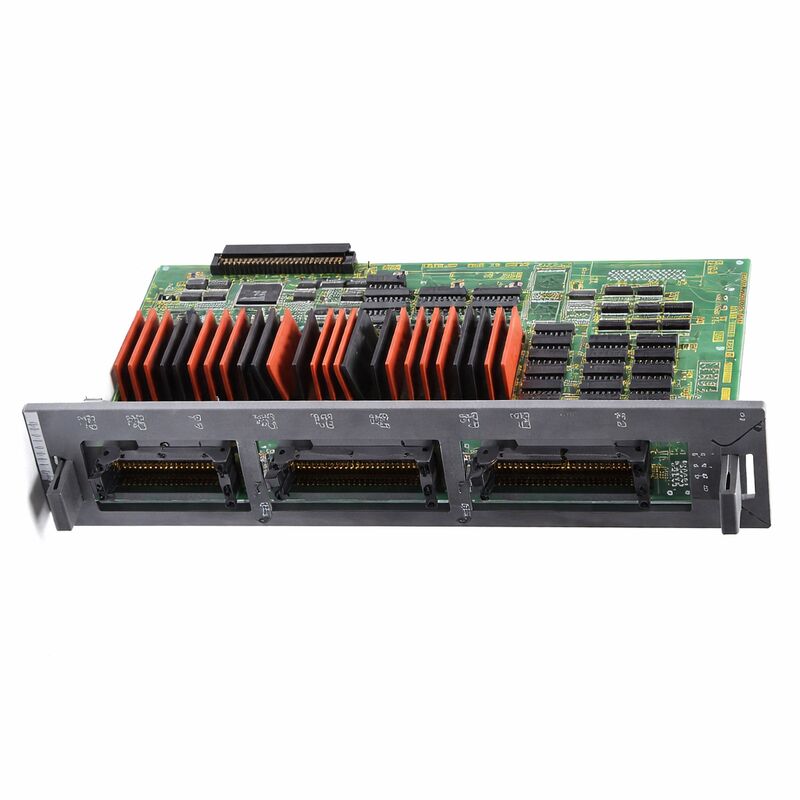

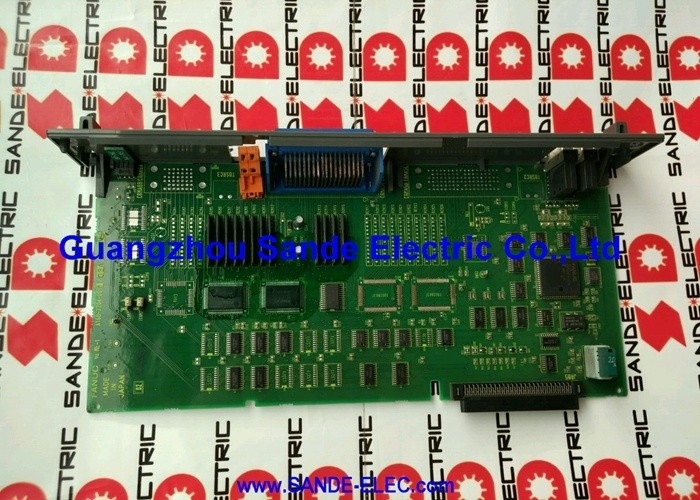

L'A16B-2200-0950 è la scheda di I/O della macchina per la serie 16-B CNC di FANUC, che fornisce 104 ingressi digitali e 80 uscite digitali in una configurazione tipo lavandinoaggiunta della funzione di salto ad alta velocità che la distingue dalla variante -0955 con capacità di I/O altrimenti identica.
L'inclusione del circuito di salto ad alta velocità lo rende la scheda necessaria per le installazioni della serie 16-B in cui la sondazione in macchina, la misurazione della lunghezza dello strumento,o cicli di compensazione dipendenti dal segnale di salto fanno parte del processo di lavorazione.
Si noti che il modulo A16B-2200-0950 non include il modulo A20B-9001-0480, che è necessario per la piena funzionalità.
Gli impianti che necessitano di una scheda di ricambio senza acquistare un nuovo modulo di accompagnamento possono spesso riutilizzare l'A20B-9001-0480 esistente della macchina in riparazione,a condizione che il modulo sia confermato funzionale.
La scheda copre l'intera gamma di I/O della macchina richiesta da un centro di lavorazione controllato della serie 16-B: ogni interruttore di limite, sensore di prossimità, conferma di chiusura della porta,e alimentazione di input di selezione di modalità attraverso i suoi 104 canali di input.
Ogni relé, solenoide, indicatore e dispositivo ausiliario di uscita passa attraverso i suoi 80 canali di uscita.
E per le macchine dotate di sistemi di sondaggio, gli ingressi di salto ad alta velocità forniscono l'interfaccia precisa e critica nel tempo tra il segnale di attivazione della sonda e il meccanismo di blocco di posizione del CNC.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-2200-0950 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | PCB di ingresso/uscita della macchina (sink, con skip ad alta velocità) |
| Serie di schede | A16B-2200 |
| Input digitali (DI) | 104 |
| Importazioni digitali (DO) | 80 |
| Tipo di uscita | Sink (NPN / corrente che affonda) |
| Salto ad alta velocità | Inclusi |
| Necessario compagno | A20B-9001-0480 (non incluso) |
| Tensione del campo | 24 V di corrente continua |
| CNC compatibile | Serie 16-B, F16M, F16T (F16B) |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Statuto | Interrotto dal fabbricante |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato |
Gli ingressi PMC ordinari su qualsiasi scheda I/O FANUC hanno una latenza di risposta determinata dal tempo del ciclo di scansione I/O.Il PMC esegue una scansione periodica dei propri indirizzi di ingresso, verificando lo stato di ciascun ingresso durante ogni passaggio di scansione..
C'è un ritardo tra il momento in cui un ingresso di campo cambia stato e il momento in cui il PMC legge per la prima volta il cambiamento.
Per la maggior parte delle funzioni della macchina, questo ritardo è irrilevante: un interruttore a porta chiusa, un sensore di posizione del magazzino utensile,o un pulsante di avvio del ciclo possono tutti tollerare il tempo del ciclo di scansione PMC senza alcun effetto visibile sul funzionamento della macchina.
L'ingresso di salto ad alta velocità è architettonicamente diverso. Quando viene ricevuto un segnale sull'ingresso di salto ad alta velocità, la scheda non aspetta il ciclo di scansione PMC.la scheda genera immediatamente un'interruzione hardware al CNC.
Il CNC cattura (blocca) le posizioni attuali dell'asse in quel istante prima ancora che il cambiamento del segnale sia stato completamente elaborato dal software.Il risultato è una misurazione della posizione che riflette dove gli assi erano al momento in cui il segnale di skip sparato, non dove erano pochi millisecondi dopo quando il software ha letto per la prima volta l'input.
Questa cattura di posizione è essenziale per la precisione della sonda.
Una sonda a scatto che si muove alla velocità di alimentazione in una superficie del pezzo di lavoro si attiva in un punto geometrico specifico della superficie.
L'input di skip cattura le posizioni dell'asse in quel momento di attivazione.
Il CNC usa quelle posizioni bloccate per determinare le coordinate del punto di contatto della sonda con alta precisione.
Se la risposta fosse ritardata da un ciclo completo di scansione PMC, l'asse si sarebbe spostato durante il ritardo e le coordinate catturate sarebbero state sistematicamente spostate dal vero punto di contatto.
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
Molte di queste macchine erano dotate di sistemi di misurazione installati sulla macchina: sonde a contatto montate su fusione per la misurazione del pezzo da lavorare e sonde di impostazione per la misurazione automatica della lunghezza dell'utensile.
Questi sistemi di misurazione sono comuni nelle applicazioni aerospaziali, automobilistiche e di precisione, dove la misurazione in fase di processo fa parte della strategia di lavorazione piuttosto che un'idea successiva.
Il circuito di salto ad alta velocità dell'A16B-2200-0950 consente questi cicli di misurazione.
Senza di essa, la sonda si attiverebbe, ma la cattura della posizione sarebbe imprecisa, rendendo i risultati di misurazione inaffidabili.
Per le macchine utilizzate nella fabbricazione di precisione in cui i cicli di sondaggio sono essenziali, una scheda di ricambio deve includere la funzione di salto ad alta velocità.
Sostituire l'A16B-2200-0950 con l'A0955 (che non ha il salto ad alta velocità) eliminerebbe la capacità di sonda, anche se le altre funzioni di I / O della macchina continuassero normalmente.
Oltre alla funzione di salto ad alta velocità, la capacità di I/O 104/80 dell'A16B-2200-0950 supporta i requisiti di I/O completi della macchina di una macchina controllata della serie 16-B.Gli ingressi 104 ospitano il sensore completo della macchina e il complemento degli interruttori.
Le 80 uscite coprono tutti gli attuatori della macchina controllata.
La designazione di uscita del tipo del lavandino determina la convenzione di cablaggio.
I dispositivi di campo si collegano dalla rotaia di alimentazione 24V al terminale di uscita, quindi il dispositivo genera corrente quando l'uscita è attiva.
Il cablaggio delle macchine utensili della serie 16-B che utilizzano la scheda -0950 segue questa convenzione in tutti i suoi 80 canali di uscita.
Ogni scheda di ricambio deve mantenere la stessa designazione di tipo di lavandino.
D1: I cicli di sondaggio della macchina sono diventati imprecisi. Misure ripetute della stessa caratteristica mostrano dispersione eccessiva. Il test hardware della sonda e dello stilo è corretto.Potrebbe essere l'A16B-2200-0950 la causa??
L'aumento della dispersione nella misurazione della sonda senza errori hardware della sonda indica un problema con il meccanismo di cattura della posizione.
L'input di salto ad alta velocità deve innescare una cattura di posizione bloccata dall'hardware entro microsecondi dal contatto con la sonda.
Se il circuito di ingresso di skip della scheda è degradato, il tempo di risposta aumentato, il rumore sul segnale di ingresso di skip,o errori di cattura intermittenti ogni ciclo di misurazione cattura posizioni con latenza diversa, producendo la dispersione osservata.
Se è disponibile un'apparecchiatura di misurazione, verificare il tempo di risposta del segnale di saltare o sostituire la scheda con un equivalente funzionale confermato.
D2: Cosa succede se una scheda di ricambio senza salto ad alta velocità (come la -0955) viene installata in una macchina che richiede la A16B-2200-0950?
La scheda non salta servirà tutti gli ingressi 104 e 80 uscite normalmente.l' ingresso di salto a alta velocità non funziona.
Qualsiasi ciclo di salto G31 o macro di misurazione che dipende dall'input di salto ad alta velocità produrrà risultati inaffidabili, poiché la cattura della posizione tornerà al programma di sincronizzazione con la relativa latenza.
Per le macchine che utilizzano cicli di sondaggio nel loro processo di produzione, si tratta di una perdita funzionale inaccettabile.
D3: Il modulo di accompagnamento A20B-9001-0480 non è più in servizio, ma la scheda A16B-2200-0950 è in fase di sostituzione.
Se l'attuale scheda A20B-9001-0480 è funzionale, può essere tipicamente riutilizzata con la scheda sostitutiva A16B-2200-0950.
Il modulo di accompagnamento fornisce funzioni che supportano la scheda I/O principale, e se tali funzioni funzionavano correttamente prima del guasto della scheda, è probabile che il modulo stesso non abbia un difetto.
Ispezionare visivamente il modulo e controllare i suoi contatti di connettore prima di reinstallare il modulo con la nuova scheda.
D4: Come viene collegato fisicamente al sistema di sonda l'ingresso di salto ad alta velocità?
Il segnale di attivazione della sonda dall'unità di interfaccia della sonda della macchina si collega ai terminali di ingresso di skip designati sull'A16B-2200-0950.
Le designazioni esatte dei terminali sono descritte nel manuale di connessione della serie 16-B.
L'unità di interfaccia della sonda converte il segnale di contatto elettrico (o di attivazione ottica/radio) della sonda in segnale di livello logico compatibile con l'ingresso di skip.
La corretta schermatura e il percorso del cavo del segnale di skip sono importanti
D5: L'A16B-2200-0950 è stato interrotto.
La piattaforma della serie 16-B è stata ampiamente installata in applicazioni di lavorazione di precisione,e il -0950 con salto ad alta velocità era una scelta di configurazione comune per macchine in settori in cui la sonda era standard.
La catena di approvvigionamento del mercato dei prodotti di ricambio ¥ piastre di ricambio testate, unità ristrutturate professionalmente e servizi di riparazione a livello di componenti ¥ rimane attiva per questa variante.
Al momento dell'approvvigionamento, confermare specificamente che la funzione di salto ad alta velocità è stata testata nell'ambito della verifica funzionale della commissione.
Una scheda che passa i test generali di I/O ma ha un circuito di saltare degradato apparirà funzionante fino a quando un ciclo di sondaggio non rivela il problema.
