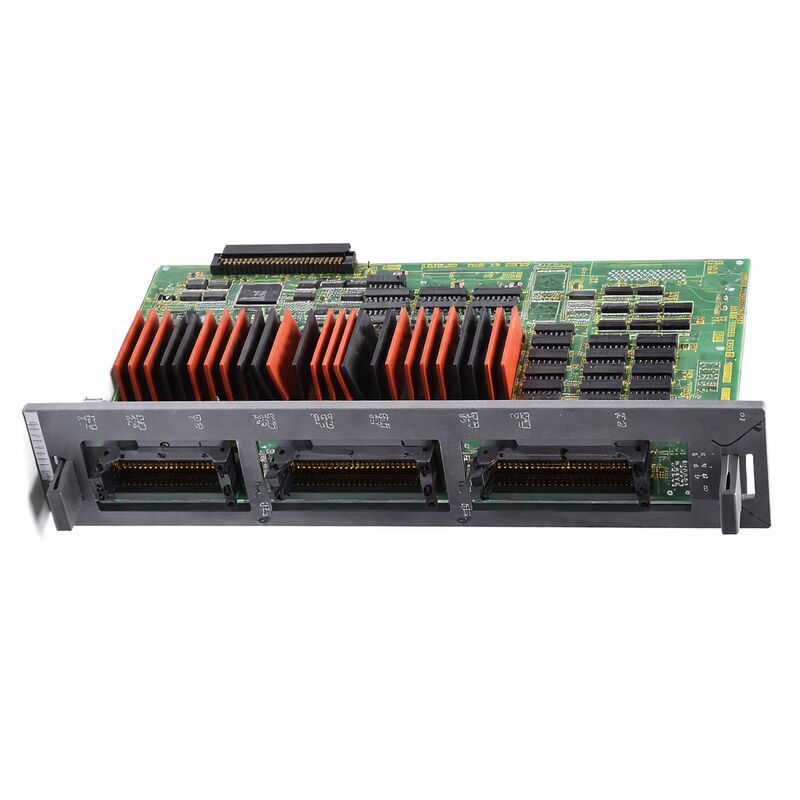

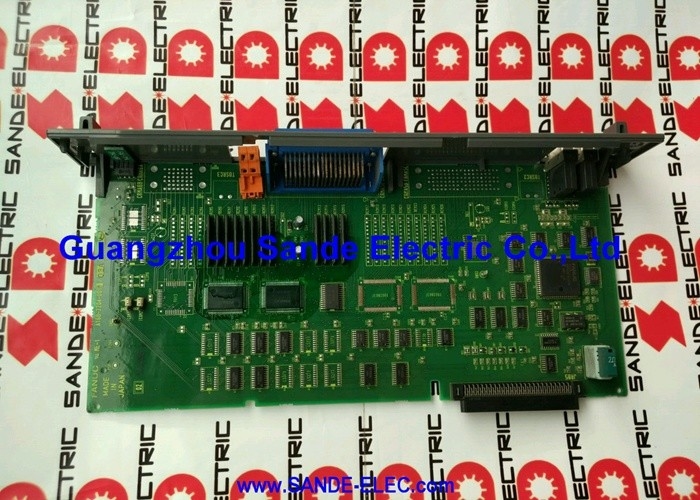

FANUC PC I/O BOARD A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955 | Scheda I/O di tipo Sink 104/80 Senza Skip ad Alta Velocità — CNC Serie 16 / 18, Origine Giappone

Codice articolo: A16B-2200-0955

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda I/O macchina (tipo Sink)

Serie scheda: A16B-2200

Configurazione I/O: 104 Ingressi Digitali (DI) / 80 Uscite Digitali (DO)

Tipo di uscita: Sink (NPN, assorbimento di corrente)

Skip ad alta velocità: Non incluso

Sistemi compatibili: FANUC Serie 16, 18 CNC

Panoramica

L'A16B-2200-0955 è una scheda I/O macchina ad alta capacità per i controller CNC FANUC Serie 16 e 18, che fornisce 104 ingressi digitali e 80 uscite digitali in una configurazione di uscita di tipo sink senza la funzione di skip ad alta velocità.

È l'interfaccia fisica tra la logica PMC del controller CNC e i dispositivi elettrici della macchina utensile — ogni sensore, interruttore e attuatore che il sistema di automazione della macchina utilizza si collega a o attraverso questa scheda.

Rispetto all'A16B-2200-0956 (che fornisce 72 uscite digitali), l'A16B-2200-0955 aggiunge 8 canali di uscita in più, portando il totale a 80.

Questa capacità aggiuntiva la rende più adatta a macchine con più uscite controllate — macchine in cui il conteggio originale di 72 uscite non era sufficiente.

Più bobine di relè, valvole a solenoide, spie luminose o contattori motore ausiliari possono essere alloggiati nello stesso fattore di forma della scheda.

I 104 canali di ingresso e gli 80 canali di uscita della scheda sono organizzati in gruppi e mappati a specifici intervalli di indirizzi I/O PMC.

Il programma ladder PMC legge gli indirizzi di ingresso per conoscere lo stato della macchina e scrive gli indirizzi di uscita per comandare le azioni della macchina.

La scheda rende questi indirizzi logici reali: quando un indirizzo di ingresso legge 1, significa che il sensore o l'interruttore di campo corrispondente ha affermato il suo segnale; quando un indirizzo di uscita viene scritto a 1, il transistor di uscita corrispondente si accende e pilota il suo carico collegato.

Specifiche chiave

104 Ingressi — Copertura di rilevamento macchina

Una macchina utensile con automazione completa — cambio utensile automatico, cambio pallet, bloccaggio pezzo, sistemi di raffreddamento, trasportatore trucioli, porte scorrevoli e interblocchi di sicurezza multipli — può facilmente accumulare 80 o più segnali di ingresso discreti che il PMC deve monitorare.

Finecorsa confermano le posizioni degli assi. Pressostati confermano la pressione idraulica. Reed switch confermano le posizioni del magazzino utensili.

Interruttori porta chiusa alimentano la catena di interblocco di sicurezza. Sensori di prossimità contano le rivoluzioni della puleggia o rilevano la presenza del pezzo.

Ognuno di questi è un canale di ingresso separato sull'A16B-2200-0955.

I 104 ingressi della scheda forniscono capacità per questo livello di complessità della macchina con spazio per espansione.

Gli ingressi sono raggruppati per condividere riferimenti comuni a 0V, il che determina come è organizzato il cablaggio di campo.

Mantenere il raggruppamento corretto durante il ricablaggio o la sostituzione della scheda è essenziale — mescolare riferimenti comuni tra gruppi di ingressi può causare diafonia tra gli ingressi e letture spurie del segnale.

80 Uscite — Capacità di attuazione macchina

Gli 80 canali di uscita sull'A16B-2200-0955 pilotano gli attuatori della macchina. Ogni uscita è un interruttore a transistor. Quando il PMC lo comanda, il transistor conduce e completa il circuito attraverso il dispositivo collegato.

La capacità di corrente dell'uscita determina cosa può pilotare direttamente.

Entro la corrente di uscita nominale della scheda, i dispositivi possono essere pilotati direttamente. Dispositivi a corrente più elevata — grandi solenoidi, avviatori motore — richiedono un relè intermedio dimensionato per il carico.

La protezione dell'uscita è importante nelle applicazioni di campo. Carichi induttivi — valvole a solenoide, bobine di relè — generano picchi di tensione quando vengono spenti.

Questi picchi possono danneggiare il transistor di uscita se non vengono soppressi. Diodi flyback attraverso carichi induttivi, collegati in modo da condurre solo durante il picco, sono una pratica standard.

Una macchina che brucia ripetutamente i canali di uscita spesso manca di un'adeguata protezione flyback sui suoi carichi induttivi.

La serie A16B-2200 — Panorama delle varianti I/O

La serie A16B-2200 offre schede I/O in diverse configurazioni per soddisfare diversi requisiti macchina.

Le principali differenze sono il numero di uscite, il tipo di uscita (sink o source) e la presenza o assenza della funzione di skip ad alta velocità.

Il -0955 offre uscite sink con 80 DO, mentre il vicino -0956 offre uscite sink con 72 DO. Il -0950 aggiunge lo skip ad alta velocità alla configurazione sink 104/80.

Il -0986 è l'equivalente di tipo source del -0956 (72 DO, nessun skip).

Comprendere questa matrice di varianti è essenziale quando si cerca una sostituzione.

Solo la variante esatta corretta funzionerà correttamente nella macchina originale. Il numero di I/O deve corrispondere (altrimenti alcune funzioni macchina perdono le loro connessioni PMC), il tipo di uscita deve corrispondere (sink/source) e la funzione di skip deve corrispondere ai requisiti funzionali della macchina.

FAQ

D1: Dopo un periodo di manutenzione in cui la macchina è stata spenta per due settimane, diversi canali di uscita che prima funzionavano ora non riescono ad energizzare i loro carichi. Il PMC mostra gli indirizzi comandati su ON. Cosa è successo?

Interruzioni di corrente di due settimane non causano tipicamente danni alla scheda da sole.

La causa più probabile per le uscite che erano precedentemente buone ma ora falliscono è un problema meccanico nel cablaggio di campo — connettori allentati durante i lavori di manutenzione, o un dispositivo di campo che si è guastato indipendentemente.

Tracciare le uscite non funzionanti fino alle loro connessioni di campo. Controllare ogni connessione e il dispositivo di campo stesso.

Se il cablaggio e i dispositivi di campo risultano buoni e il PMC conferma che l'indirizzo è comandato su ON, il canale di uscita della scheda si è guastato — possibilmente in coincidenza durante il periodo di manutenzione.

D2: Il ladder PMC della macchina è stato recentemente modificato per utilizzare alcuni indirizzi I/O precedentemente inutilizzati. I nuovi indirizzi non rispondono. Tutti gli altri I/O funzionano normalmente. Si tratta di un guasto della scheda?

Gli indirizzi appena assegnati che non rispondono sono più probabilmente un problema di parametri o di configurazione del ladder che un guasto della scheda.

I controller CNC FANUC richiedono che gli indirizzi I/O siano assegnati e abilitati nei parametri PMC prima che diventino funzionali.

Confermare che i parametri I/O PMC includano i nuovi indirizzi e che siano mappati al connettore fisico corretto sull'A16B-2200-0955.

I canali I/O fisici della scheda corrispondono a specifici intervalli di indirizzi definiti dai parametri.

D3: La macchina genera un allarme "DI/DO link error" in modo intermittente. Appare più frequentemente durante cicli di taglio pesanti rispetto a quando è inattiva o in taglio leggero. Qual è la causa probabile?

Gli errori di collegamento I/O che si correlano con il taglio pesante indicano che il rumore elettrico sta interferendo con la comunicazione del collegamento I/O.

Durante il taglio pesante, le correnti del motore, le frequenze di commutazione dell'azionamento e le vibrazioni meccaniche aumentano.

Questi generano più rumore elettrico nel quadro macchina. Ispezionare il cavo di collegamento I/O — il suo percorso, la schermatura e i contatti del connettore.

Un cavo che condivide un condotto con cavi di alimentazione, o uno schermo non correttamente messo a terra su entrambe le estremità, capterà più rumore durante i cicli di taglio ad alta potenza.

D4: Un intero gruppo di 16 o 32 ingressi risulta attivo contemporaneamente indipendentemente dallo stato del dispositivo di campo. Altri gruppi di ingressi sono normali. Cosa indica questo schema?

Un intero gruppo di ingressi che legge come attivo indipendentemente dallo stato di campo suggerisce fortemente che il riferimento comune per quel gruppo sia stato cortocircuitato a tensione positiva da qualche parte nel cablaggio di campo. Gli ingressi di un gruppo condividono un riferimento comune a 0V.

Se quel riferimento comune viene collegato a 24V da un guasto di cablaggio, tutti gli ingressi del gruppo appaiono attivi.

Scollegare il connettore di campo per il gruppo interessato e verificare se il problema persiste — se tutti gli ingressi del gruppo risultano inattivi con il campo scollegato, il guasto è nel cablaggio di campo, non nella scheda.

D5: Confrontando l'A16B-2200-0955 e l'A16B-2200-0956, il -0955 ha 80 uscite rispetto a 72. Qual è l'implicazione pratica quando si sostituisce una con l'altra?

Se la scheda originale ha 80 uscite e viene sostituita con una scheda da 72 uscite, le 8 uscite che erano collegate ai canali 73-80 sulla scheda originale non avranno un'uscita corrispondente sulla sostituzione.

Quelle funzioni macchina saranno permanentemente disabilitate e i loro dispositivi di campo rimarranno non pilotati.

Al contrario, se l'originale ha 72 uscite e viene installata una sostituzione con 80 uscite, gli 8 canali aggiuntivi non vengono utilizzati ma non causano danni.

Corrispondere sempre esattamente al numero di uscite della scheda originale per evitare la perdita di funzionalità della macchina.
