Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-2201-0110 |

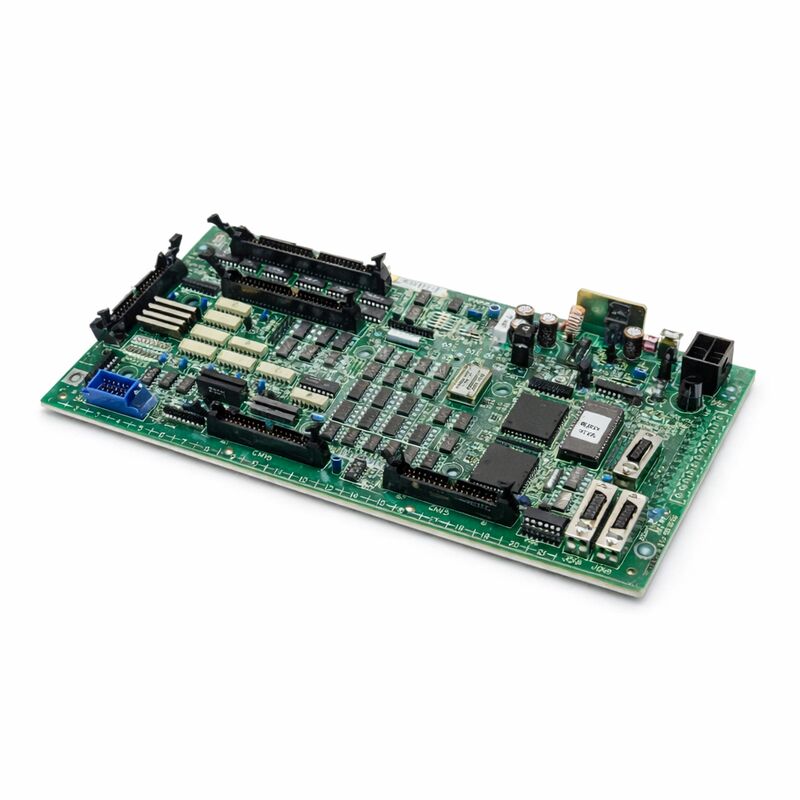

Codice Articolo: A16B-2201-0110
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Scheda I/O Pannello Operatore (Interfaccia Pannello Macchina)
Serie Scheda: A16B-2201
Sistemi Compatibili: FANUC Serie 16i, 18i, 21i (F16M/T)
Descrizione: Unità di Interfaccia Pannello Operatore Macchina
La A16B-2201-0110 è la scheda I/O del pannello operatore per i controllori CNC FANUC Serie 16i, 18i e 21i — specificamente per le configurazioni del pannello operatore macchina F16M e F16T. Questa scheda è il ponte fisico ed elettronico tra l'hardware del pannello operatore macchina e la logica PMC (Programmable Machine Controller) del controllore CNC. Ogni pressione di pulsante, selezione di interruttore e spia sul pannello operatore della macchina passa attraverso questa scheda.
Il pannello operatore è il punto in cui l'essere umano incontra la macchina.
Manopole di override del feed rate, interruttori selettori di modalità, pulsanti di jog per asse, avvio ciclo, arresto avanzamento, blocco singolo — tutti questi controlli fisici sono cablati alla scheda I/O del pannello operatore.
La scheda riceve i segnali elettrici da questi controlli, li converte in stati digitali e li presenta al PMC attraverso la sua interfaccia I/O.
In direzione opposta, la logica di uscita del PMC — che pilota le spie e i display di stato del pannello — fluisce attraverso questa scheda ai circuiti fisici delle spie.
Senza una A16B-2201-0110 funzionante, il pannello operatore della macchina diventa inoperativo.
Il CNC può continuare a funzionare internamente, ma l'operatore perde la capacità di comandare la macchina tramite il pannello.
Altrettanto importante, gli input critici del pannello come il pulsante di arresto di emergenza e la funzione di arresto avanzamento passano attraverso questa scheda — una scheda I/O del pannello difettosa può compromettere la capacità della macchina di rispondere ai comandi di sicurezza dell'operatore tramite il pannello.
| Parametro | Valore |
|---|---|
| Codice Articolo | A16B-2201-0110 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Scheda I/O Pannello Operatore |
| Serie Scheda | A16B-2201 |
| Sistemi Compatibili | FANUC Serie 16i, 18i, 21i (F16M/T) |
| Applicazione | Interfaccia pannello operatore macchina |
| Tensione di Ingresso | 24V DC (lato campo) |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Temperatura di Stoccaggio | −20 – 60°C |
| Umidità | 75% RH max (senza condensa) |
| Condizioni Disponibili | Nuovo (in eccesso) / Ricondizionato / Riparato |
La scheda I/O del pannello operatore occupa una posizione architetturale specifica nel sistema CNC. La scheda CPU principale del controllore CNC gestisce l'esecuzione dei programmi e l'interpolazione del movimento. Il PMC esegue la logica ladder della macchina.
La scheda I/O del pannello gestisce l'interfaccia elettrica con il mondo fisico del pannello macchina.
I pannelli macchina contengono decine o centinaia di pulsanti individuali, interruttori a chiave, interruttori selettori e spie luminose.
Ognuno di questi è un circuito elettrico separato con il proprio cablaggio. Senza l'architettura I/O organizzata della scheda I/O del pannello, ciascuno di questi circuiti richiederebbe connessioni dirette e individuali ai circuiti logici del CNC — una disposizione impraticabile in termini di immunità al rumore, complessità del cablaggio e distanza.
La scheda I/O del pannello risolve questo problema concentrando il cablaggio del pannello in un'interfaccia strutturata e condizionata.
I circuiti di ingresso della scheda forniscono isolamento ottico tra il cablaggio del pannello a 24V DC lato campo e i circuiti logici del controllore.
Questo isolamento blocca rumori e transitori di tensione che potrebbero viaggiare dal cablaggio del pannello — che corre lungo tutto il quadro macchina accanto ai cavi di alimentazione — nella logica sensibile del controllore.
I circuiti di uscita della scheda pilotano i circuiti delle spie luminose.
Questi richiedono più corrente di quella che la logica del controllore può fornire direttamente. I driver di uscita sulla scheda I/O del pannello colmano questa lacuna, fornendo la corrente necessaria per illuminare le spie mentre la logica del controllore imposta semplicemente un bit di uscita digitale.
La A16B-2201-0110 serve le configurazioni F16M (centro di lavoro) e F16T (centro di tornitura) della piattaforma Serie 16i. Questa distinzione è importante perché i centri di lavoro e i centri di tornitura hanno layout del pannello operatore e requisiti I/O diversi.
La configurazione M include input e output specifici adatti alle funzioni aggiuntive di un centro di lavoro — segnali di pronto cambio utensile, input di orientamento mandrino, segnali di cambio pallet. La configurazione T affronta i diversi requisiti I/O di un centro di tornitura.
La A16B-2201-0110 gestisce i requisiti I/O di questi tipi di pannelli operatore, fornendo le corrette assegnazioni di segnale e i conteggi di canali per il tipo di macchina specifico.
L'installazione di una scheda specificata per un tipo di macchina diverso potrebbe comportare una mappatura I/O errata anche se la scheda si adatta fisicamente e i tipi di connettori corrispondono.
I guasti della scheda I/O del pannello producono sintomi visibili e immediati. Pulsanti del pannello che smettono di rispondere, spie luminose che rimangono permanentemente accese o permanentemente spente indipendentemente dallo stato della macchina, selettori di modalità che sembrano non avere effetto — questi sono tutti caratteristici di una scheda I/O del pannello in avaria o guasta.
Gli schermi diagnostici PMC del CNC sono lo strumento diagnostico primario.
Questi schermi visualizzano lo stato in tempo reale di ogni indirizzo I/O nel PMC. Per un sospetto guasto I/O del pannello, il tecnico monitora gli indirizzi di ingresso PMC corrispondenti a specifici pulsanti del pannello mentre preme e rilascia fisicamente ogni pulsante. Se l'indirizzo cambia stato correttamente, quel canale di ingresso è funzionale. Se non risponde, il guasto è nella scheda, nel cablaggio o nel dispositivo del pannello stesso.
Molteplici canali di ingresso o uscita che si guastano contemporaneamente — in particolare canali che condividono lo stesso gruppo di connettori sulla scheda — suggeriscono fortemente un guasto della scheda piuttosto che problemi di cablaggio. I guasti del cablaggio individuali solitamente interessano un segnale alla volta.
I guasti dei connettori o della scheda interessano gruppi di segnali contemporaneamente.
D1: Il pulsante di avvio ciclo della macchina ha smesso di funzionare. Il CNC non mostra allarmi e altrimenti appare normale. Potrebbe essere la A16B-2201-0110?
Controllare lo schermo diagnostico PMC per l'indirizzo di ingresso del pulsante di avvio ciclo mentre si preme il pulsante. Se l'indirizzo cambia stato, la scheda sta leggendo correttamente l'input del pulsante — il problema è nella logica ladder PMC o nelle condizioni di modalità del CNC che gestiscono la funzione di avvio ciclo.
Se l'indirizzo non cambia stato quando si preme il pulsante, e la resistenza di contatto del pulsante è confermata buona con un multimetro, il circuito di ingresso della scheda per quel canale è guasto.
D2: Molteplici spie del pannello sono permanentemente accese indipendentemente dallo stato della macchina. Il PMC mostra gli indirizzi di uscita per quelle spie comandati su OFF. Cosa c'è che non va nella scheda?
Le spie comandate su OFF ma permanentemente accese indicano che i circuiti driver di uscita per quei canali si sono guastati nello stato conduttivo.
I driver dovrebbero spegnersi quando comandati dal PMC, ma un driver guasto rimane conduttivo.
Questo è un guasto a livello di scheda nella sezione driver di uscita. I canali interessati non possono essere corretti con modifiche software — la scheda richiede riparazione o sostituzione.
D3: Dopo un evento di fulmine nelle vicinanze, il pannello ha smesso completamente di rispondere — nessun pulsante funziona, nessuna spia si illumina. La macchina si avvia normalmente altrimenti. È la scheda?
Gli eventi di fulmine producono transitori di tensione che possono danneggiare i circuiti di protezione in ingresso sulle schede collegate al cablaggio di campo esterno.
La scheda I/O del pannello è direttamente collegata al cablaggio del pannello che agisce come un'antenna per l'energia di sovratensione.
I componenti di protezione in ingresso potrebbero essere stati danneggiati mentre gli altri circuiti della scheda rimangono intatti. Ispezionare la scheda per danni visibili.
Se non ci sono danni visibili ma il pattern di guasto — perdita completa del pannello con normale funzionamento del CNC — è coerente, sostituire la scheda e testare.
D4: È stata installata la sostituzione A16B-2201-0110. Il pannello ora risponde, ma un pulsante specifico sembra avere la funzione errata. Cosa potrebbe causare questo?
Una funzione pulsante errata dopo la sostituzione della scheda indica solitamente una mancata corrispondenza dell'indirizzo I/O — i parametri PMC o la logica ladder che mappano gli indirizzi I/O fisici alle funzioni CNC potrebbero dover essere verificati.
In alcune configurazioni, l'assegnazione dell'indirizzo I/O è impostata tramite parametri o una configurazione del connettore che deve corrispondere alla configurazione della scheda originale.
Controllare le assegnazioni degli indirizzi I/O nella schermata diagnostica PMC rispetto alla documentazione di cablaggio della macchina.
D5: La scheda appare integra ma il pannello macchina ha sempre avuto un pulsante che occasionalmente non registra. Potrebbe essere la scheda o il pulsante stesso?
Un guasto intermittente di un singolo pulsante è più probabilmente un problema hardware del pannello — un contatto pulsante usurato, un connettore con alta resistenza su quel canale specifico, o un filo danneggiato nel cavo di quel pulsante — piuttosto che un guasto della scheda. I guasti della scheda che producono un comportamento intermittente tendono a interessare più canali.
Testare direttamente la resistenza di contatto del pulsante. Ispezionare il cablaggio di quel pulsante. Se il cablaggio e il contatto risultano buoni e il guasto persiste, il circuito di ingresso della scheda per quel canale è marginale.
