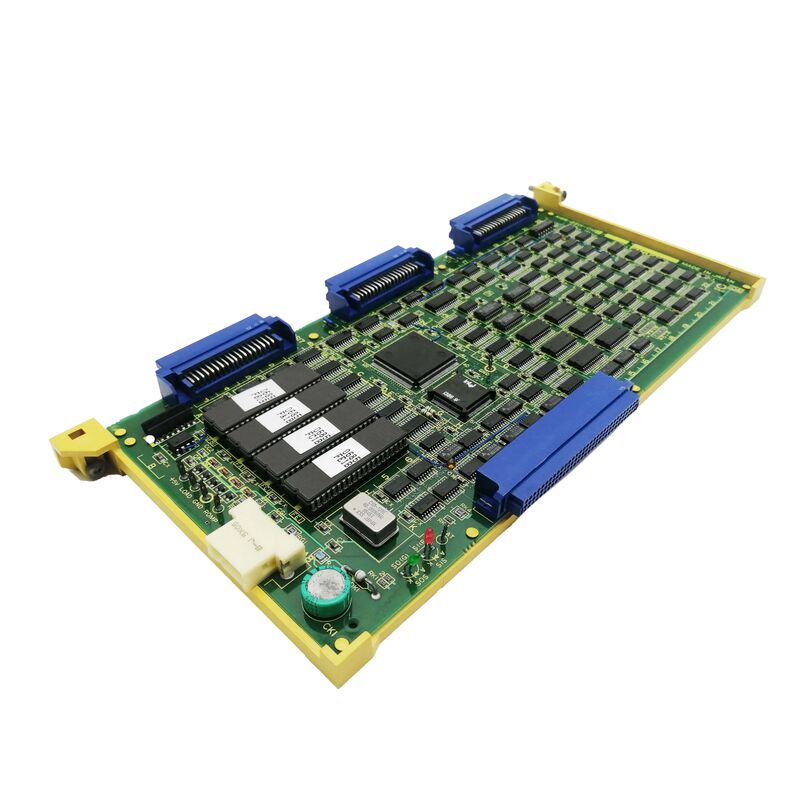

A16B-2201-0351 | PCB buffer multiasse FANUC serie 15-B - CPU secondaria / Sub-B max / Controllo multiasse / Controllo sincrono / Serie 15-B

Architettura della sub-CPU nella serie 15-B: perché un secondo processore?

La serie FANUC 15-B è progettata per le macchine utensili multiasse più esigenti: linee di trasferimento, centri di lavoro multimandrino di grandi dimensioni e sistemi di produzione flessibili in cui il numero di assi raggiunge 8, 12 o più. La gestione simultanea di così tanti assi grava sul budget in tempo reale della CPU principale.

La Serie 15-B risolve questo problema attraverso un'architettura sub-CPU: la CPU principale gestisce le funzioni primarie del CNC (interpolazione del programma, interfaccia utente, comunicazione), mentre una scheda sub-CPU dedicata gestisce il controllo espanso degli assi e le funzioni sincrone. A16B-2201-0351 è questa scheda sub CPU: la designazione "Max Sub-B" indica che trasporta la capacità massima disponibile nell'opzione sub CPU per la Serie 15-B.

Informazioni chiave sul prodotto

Max Sub-B: le specifiche della CPU secondaria più elevate

All'interno della famiglia di schede sub-CPU Serie 15-B, diverse varianti forniscono diversi livelli di capacità:

• A16B-2201-0310 (Sub-A, alta velocità):CPU secondaria ad alta velocità per applicazioni che richiedono una risposta rapida degli assi
• A16B-2201-0331:Specifico per controllo multiasse, controllo sincrono e controllo malfunzionamenti
• A16B-2201-0351 (Max Sub-B):La scheda sub-CPU con specifiche massime, che fornisce il set completo di funzionalità multiasse, sincrone e di controllo dei malfunzionamenti

La designazione "Max" per A16B-2201-0351 indica che porta il massimo set di funzionalità all'interno della classe Sub-B, adatto per le configurazioni della Serie 15-B più esigenti.

Scenari applicativi

Errore CPU secondaria del centro di lavoro di grandi dimensioni:Un centro di lavoro multiasse Serie 15-B con 12 assi controllati sviluppa un allarme relativo alla scheda sub CPU. Gli assi 5–12 non sono disponibili. La A16B-2201-0351 è identificata come scheda guasta. La sostituzione ripristina il funzionamento multiasse completo.

Errore di controllo dell'asse sincrono:Una macchina di tipo gantry con assi gantry sincronizzati sviluppa un allarme di controllo sincrono. Le funzioni sincrone fornite da A16B-2201-0351 sono interrotte. La sostituzione della scheda ripristina il movimento coordinato della coppia di assi sincroni.

Domande frequenti

Q1: Qual è la differenza tra A16B-2201-0351 (Max Sub-B) e A16B-2201-0331?

Entrambe le schede forniscono funzioni di controllo multiasse, controllo sincrono e controllo malfunzionamenti per la Serie 15-B. L'A16B-2201-0351 è designato "Max Sub-B" che indica capacità superiori o risorse di elaborazione aggiuntive rispetto all'A16B-2201-0331. Confermare dalla documentazione hardware FANUC Serie 15-B quale variante della CPU secondaria è richiesta per la configurazione specifica dell'asse del sistema.

D2: La sostituzione di A16B-2201-0351 richiede la reimpostazione dei parametri dell'asse?

I parametri degli assi multiasse e sincroni sono memorizzati nella memoria dei parametri principale del CNC, non nella scheda secondaria della CPU. La sostituzione dell'A16B-2201-0351 non cancella i parametri dell'asse. Dopo aver installato la sostituzione, il CNC ristabilisce la comunicazione con la scheda sub-CPU e applica la configurazione dell'asse esistente. Verificare tutte le funzioni dell'asse compreso il comportamento della coppia sincrona dopo la sostituzione.

D3: Quali allarmi del CNC indicano un guasto dell'A16B-2201-0351 anziché un guasto dell'azionamento dell'asse?

I guasti della scheda CPU secondaria in genere generano allarmi che interessano più assi contemporaneamente, in particolare gli assi oltre la capacità nativa della CPU principale. Se gli assi 1–4 funzionano normalmente ma gli assi 5+ vanno in allarme tutti insieme, la scheda CPU secondaria è il principale sospettato. Gli allarmi ad asse singolo (un asse di un set) puntano più comunemente al servoazionamento o al motore per quell'asse specifico piuttosto che alla CPU secondaria.

D4: A16B-2201-0351 è compatibile con i sistemi CNC serie 15-A o serie 15-C?

L'A16B-2201-0351 è confermato per la Serie 15-B. La Serie 15-A utilizza hardware diverso per la scheda CPU secondaria (come A16B-2200-0081 per le funzioni degli assi aggiuntivi). La Serie 15-C (se applicabile) ha la propria generazione hardware. Specificare sempre il modello esatto della Serie 15 (15-A, 15-B, 15-C) quando si acquista questa scheda.

Q5: Quale backup dei dati è necessario prima di sostituire A16B-2201-0351?

Come per qualsiasi manutenzione della scheda dell'unità principale CNC, eseguire un backup completo prima della sostituzione: tutti i parametri CNC (inclusi i parametri specifici dell'asse e quelli degli assi sincroni), tutti i programmi delle parti, i dati dell'utensile, i dati dell'offset pezzo e il programma ladder PMC. La scheda CPU secondaria in sé non memorizza i dati del programma, ma il backup garantisce il ripristino se si verifica qualsiasi altro problema durante il processo di sostituzione della scheda.
